Advance channel setting

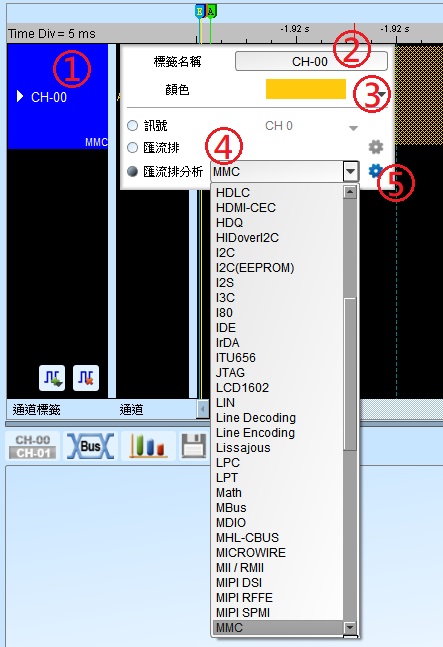

點擊通道標籤即可開啟通道進階設定,

通道標籤: 顯示通道名稱及目前使用之匯流排分析方式。

點擊可設定此通道之選項 (上圖2, 3, 4, 5)。

點選此標籤之左側三角形可展開並同時顯示解碼與波形。

通道名稱: 可自訂顯示之通道名稱。

訊號波形顏色: 此顏色將會顯示於匯流排之外框線。

訊號種類: 可選擇僅顯示訊號(LA, DSO), 匯流排或者匯流排分析。

匯流排分析清單, 將以英文字母順序排列, 您可以選擇所需之匯流排。其中, 「--」項目表示不做匯流排分析。

**進階設定: **

每個匯流排分析之參數都有預設值, 若想變更匯流排分析之參數則可以進入進階設定來做調整。進入之後會開啟設定畫面, 其功能可區分為三個部分。

參數\通道設定: 主要是設定匯流排分析之通道安排與分析參數。

波形顏色: 設定解碼後資料顯示表現之顏色。

分析範圍選擇: 可使用游標來選擇分析的範圍。
