SGPIO (Serial General Purpose Input/Output)

SGPIO（Serial General Purpose Input/Output）為通用串列輸入／輸出介面，可自行控制輸入與輸出。

Mode／Latch／Significant Bit 設錯會解碼失敗。通道前綴差異見 Settings。

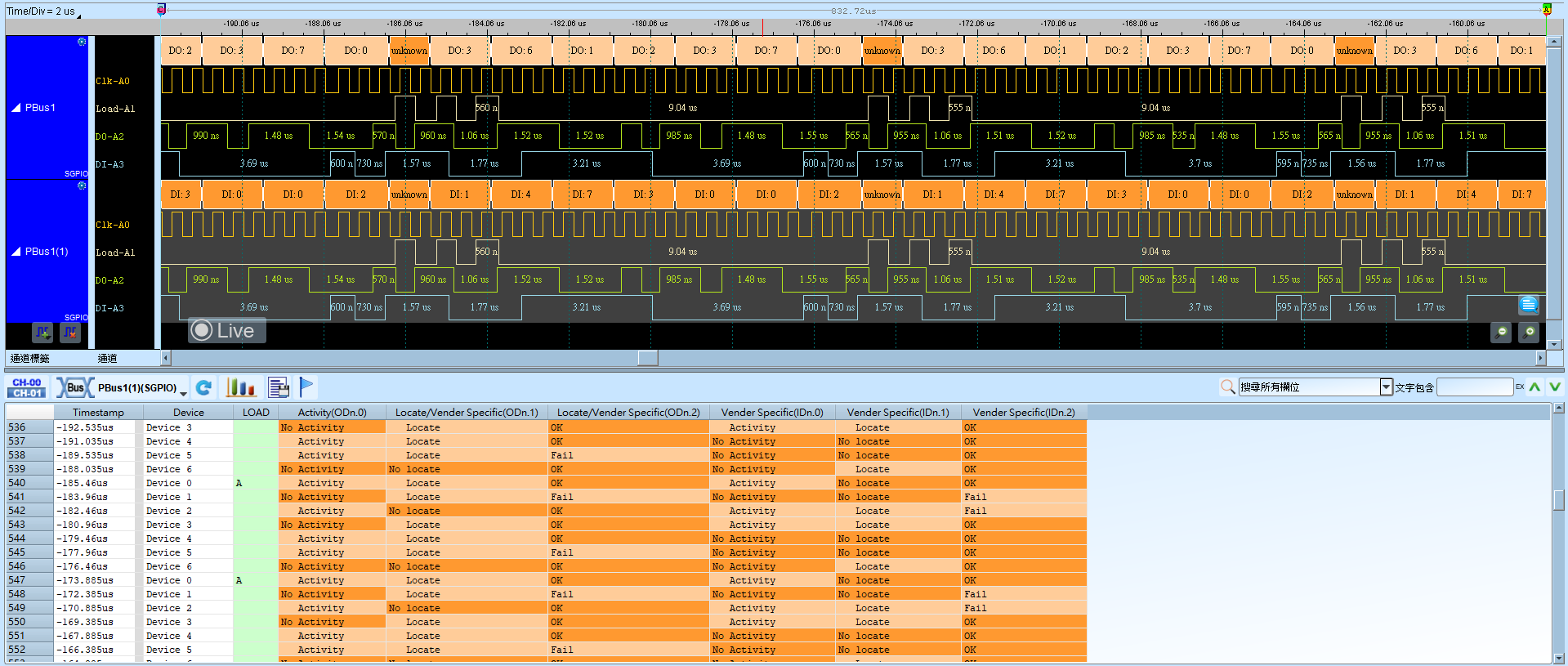

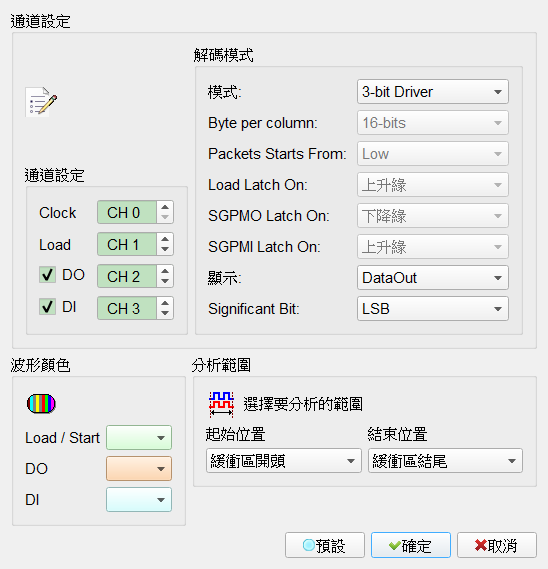

Decode Settings

通道設定: 設定 Clock、Load、Data Out（DO）、Data In（DI）通道；可僅啟用 DO、僅啟用 DI，或兩者皆用（至少須保留其一）。Default 為 DO／DI 皆勾選。
Mode: 解碼模式。
- 3-bit Driver: 3-bit 驅動模式。Default 為選取此模式。
- User Defined Data: 自訂資料模式；下列 Byte／Packet／Latch 等設定僅在此模式欄位啟用（Enable）。
Byte per column: 設定每欄位元數（8-bits／16-bits）。Default 為 16-bits。
Packets Starts From: Packet 自 High 或 Low 開始。Default 為 Low。
Load Latch On: Load 腳於上升緣／下降緣 latch。Default 為 Rising。
SGPMO Latch On: SGPMO 於上升緣／下降緣 latch。Default 為 Rising。
SGPMI Latch On: SGPMI 於上升緣／下降緣 latch。Default 為 Falling。
Display: 波形區顯示 DataOut 或 DataIn。DO／DI 皆啟用時欄位啟用（Enable）。Default 為 DataOut。
Significant Bit: LSB 或 MSB first。Default 為 LSB。
