Math

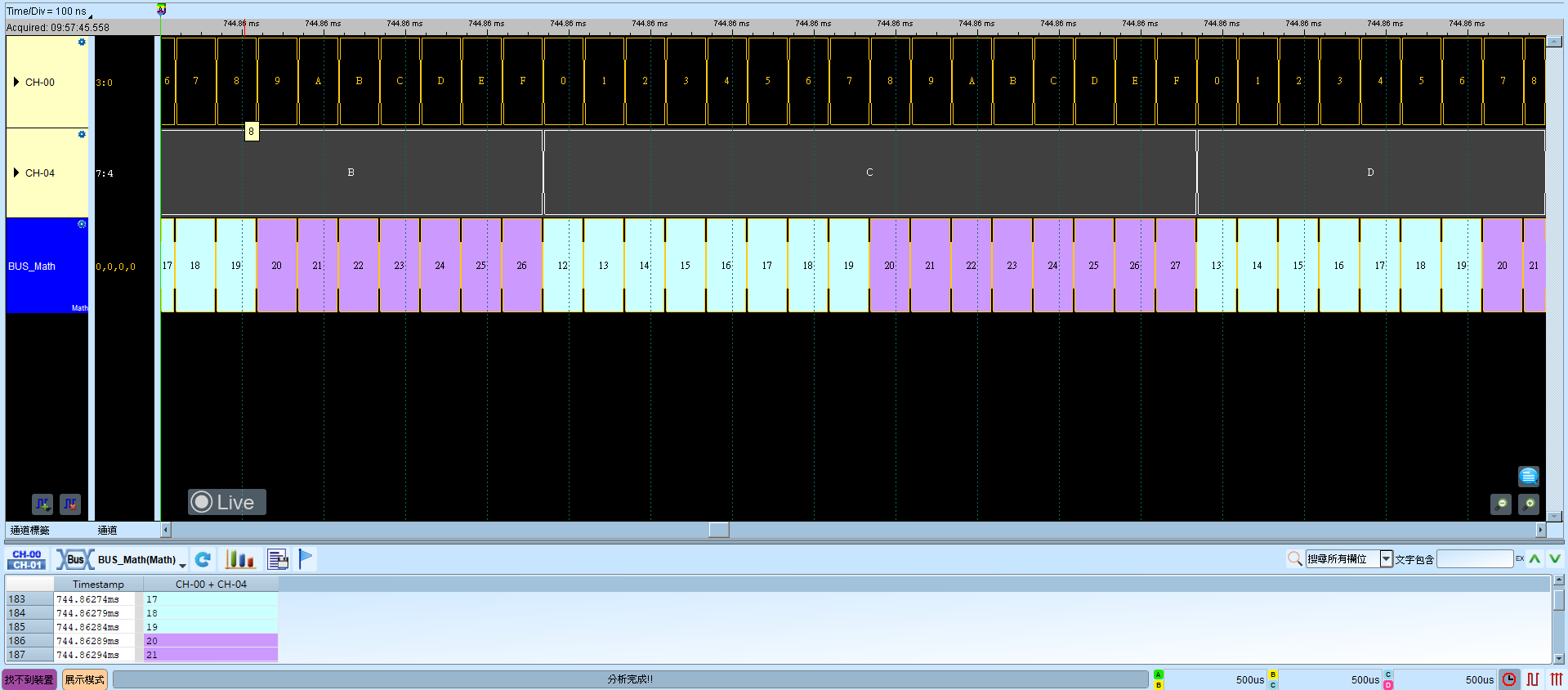

Math 可對擷取訊號做運算。訊號可為單一通道或由多通道組成的匯流排；支援加、減、乘、除、AND、XOR、OR、NAND、NOR、XNOR 與 Bit Shift。

確定後設定寫入工作目錄 AqMath.bin（每次確定覆寫）；存波形時請另存該檔，開啟波形前須先置於工作目錄。通道前綴差異見 Settings。

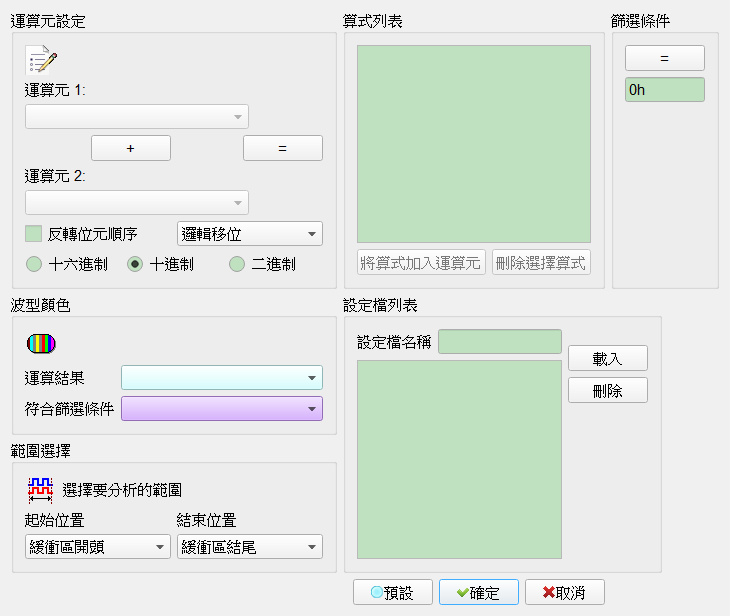

Decode Settings

運算通道設定:
- 運算元: 欲計算之通道或匯流排；自動列出目前波形視窗標籤名稱。
- 運算子:
  - 算數運算子: 加、減、乘、除。
  - 邏輯運算子: AND、XOR、OR、NAND、NOR、XNOR、>>、<<。
- 「=」按鈕: 將算式新增到算式列表。
- 位元順序倒轉: 新增匯流排時Default 通道編號小者為 lsb、大者為 msb；勾選可倒轉。勾選時欄位啟用（Enable）。Default 為未勾選。
位元移位方式: Arithmetic Shift／Logic Shift／Rotate Circular Shift／Rotate through Carry Shift；搭配 >>、<<。Default 為 Logic Shift。
數值顯示方式: Hexadecimal／Decimal／Binary。Default 為 Decimal。
算式列表: 顯示新增算式，上限 8 組。
「將算式加入運算元」: 將選定算式加入運算元供進階運算（括號最多 2 層）。
「刪除選擇算式」: 自列表清除選定算式。
波形顏色設定: 設定運算結果 Frame 顏色，以及比較條件符合時的 Frame 顏色。
條件運算設定:
- 比較條件: >=、>、=、<=、<。
- 比較數值: 十六進制或十進制。Default 為 0h（十六進制輸入模式）。
設定檔: 列出設定檔名稱以便切換；各設定檔記錄不同算式列表。

操作方式
