HyperBus
HyperBus 是一種高效能的記憶體介面技術，旨在提高數據傳輸速率，特別是在嵌入式系統中，像是智慧型手機、平板電腦、物聯網設備等領域中使用。它由 Micron Technology 提出，並已被多個設備製造商採用。HyperBus 技術可以支持多種不同類型的記憶體，最常見的是用於連接 Flash 記憶體和 DRAM（動態隨機存取記憶體），同時提供比傳統 SPI 和並行記憶體介面更快的數據讀寫速度。
Mode／Bus Width 或 HyperRAM 選項設錯會解碼失敗。通道前綴差異見 Settings。
Protocol Trigger 說明：HyperBus Trigger

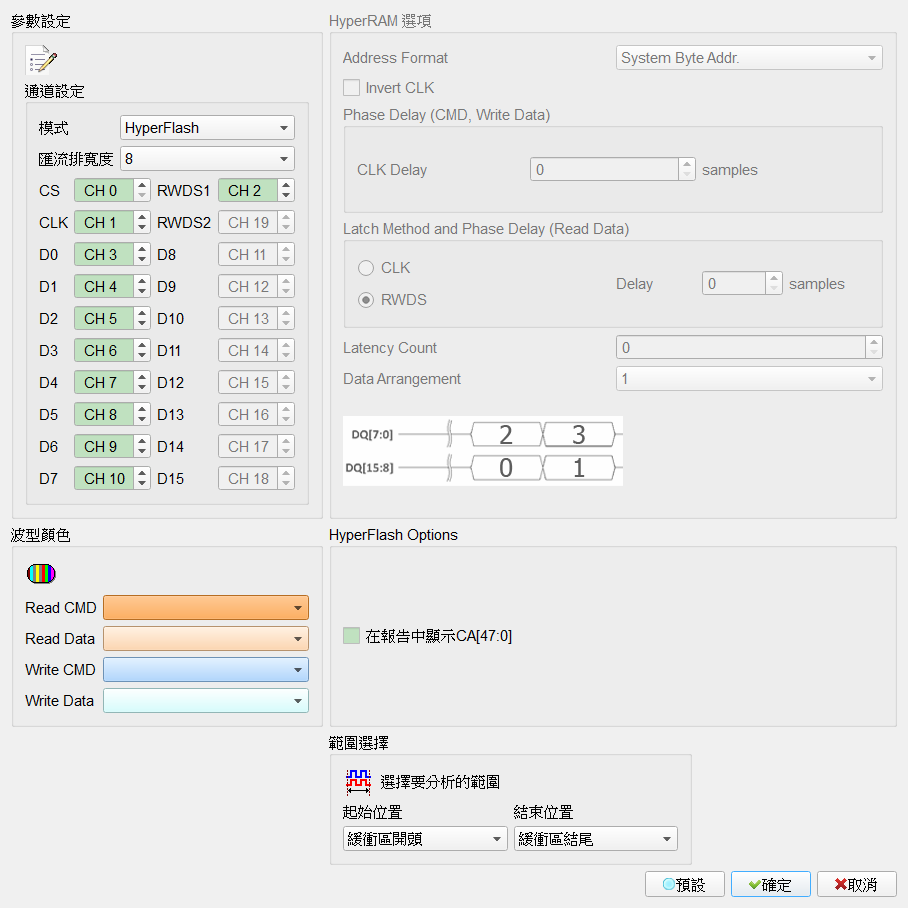

Decode Settings
- 模式 (Mode): 切換模式，可設定成 HyperFlash 或 HyperRAM。Default 為 HyperFlash。選 HyperFlash 時 HyperFlash 選項欄位啟用（Enable）、HyperRAM 選項欄位停用（Disable）；選 HyperRAM 時相反。
- 匯流排寬度 (Bus Width): 設定匯流排寬度（8／16）。Default 為 8。選 8 時 D8–D15／RWDS2 相關通道欄位停用（Disable）；選 16 時欄位啟用（Enable）。
- 通道設定: 設定待測物上各個訊號端接在邏輯分析儀的通道編號。
- 在報告中顯示 CA[47:0]: 在報告中顯示 CA[47:0] 共 48 bit 的資訊。僅在模式為 HyperFlash 時可供勾選。勾選時欄位啟用（Enable）。Default 為未勾選。
- HyperRAM 選項: 僅在模式為 HyperRAM 時有效。
- Invert CLK: 翻轉 CLK。勾選時欄位啟用（Enable）。Default 為未勾選。
- Phase Delay (CMD, Write Data): 設定 Delay 的 sample 點數量。Default 為 0。
- Latch Method and Phase Delay (Read Data): 設定 CLK 或 RWDS Delay 的 sample 點數量。Default Latch Method 為 RWDS（於 HyperFlash 模式時亦會設為 RWDS）；Delay 為 0。
- Latency Count: 設定 Delay CLK 數量。Default 為 0。
- Data Arrangement: 設定 Data Arrangement 模式（兩種）。Default 為第二種模式。
- Address Format: 位址顯示格式。Default 為 System Byte Addr.

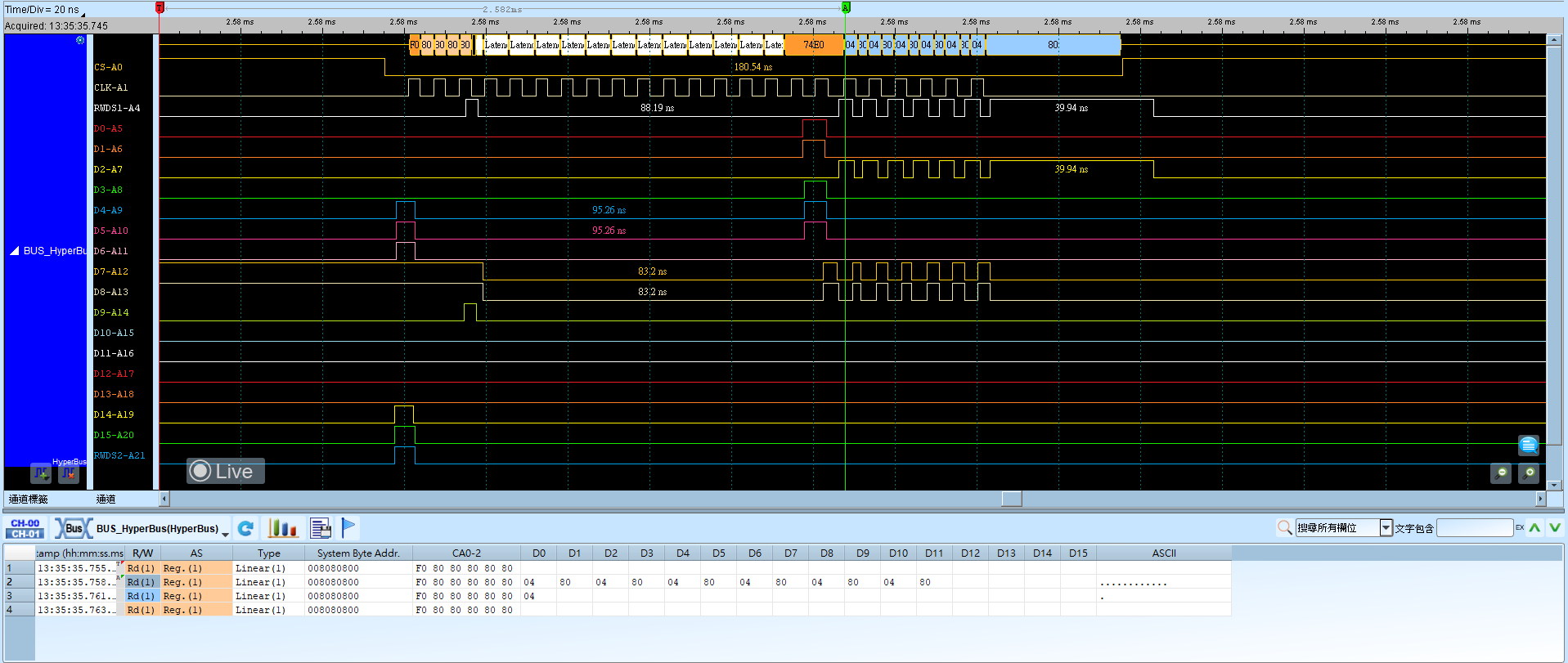

Result
