TDM (Time-Division Multiplexing)

TDM 音訊（Time Division Multiplexing Audio，時分多工音訊）透過單一數據線（或一對數據線）傳輸多個音訊通道，將傳輸內容劃分為多個時間槽。常用於專業音訊、消費電子與汽車等數位音訊系統。

Slot bits／Audio bits／聲道數或 Mode 設錯會解碼失敗。通道前綴差異見 Settings。

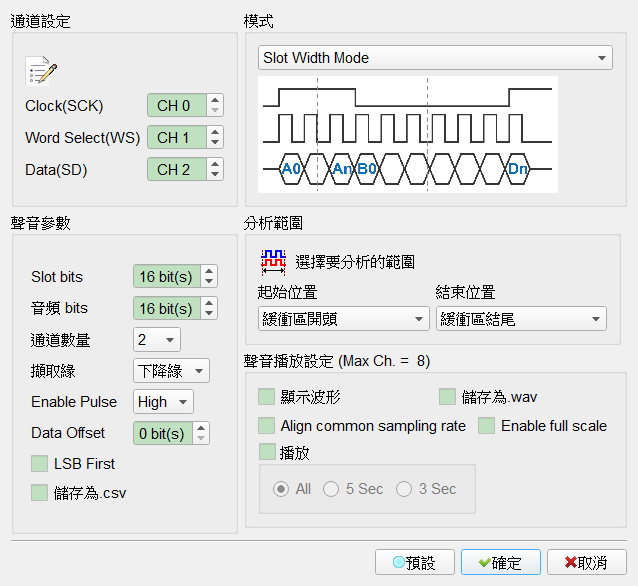

Decode Settings

Channel:
- Clock (SCK): 時脈通道。
- Data (SD): 資料通道。
- Word Select (WS): Word Select 通道。
Audio Settings:
- Slot bits: 聲道資料寬度。Default 為 16。
- Audio bits: 聲道資料中的有效位數。Default 為 16。
- Channel Count: 音訊聲道數。Default 為 2。
- Latch Edge: 在 Falling 或 Rising 邊緣擷取資料。Default 為 Falling。
- Enable Pulse: 啟用脈波極性（Low／High）。Default 為 High。
- Data Offset: 資料起始位元偏移。Default 為 0。
- LSB First: 資料為低位元在前時勾選。勾選時欄位啟用（Enable）。Default 為未勾選。
- Save as CSV file: 將解碼結果存成 CSV。勾選時欄位啟用（Enable）。Default 為未勾選。
- Mode Select: 資料擺放格式（Slot Width Mode、Bit Width Mode、I2S Mode 等）。Default 為 Slot Width Mode。
Sound Reduction: 解析後存檔、回放或繪製聲音波形（最多 8 聲道）。勾選子項時欄位啟用（Enable）。各項 Default 為未勾選。
- Display the audio waveform: 畫出聲音波形。
- Enable full scale: 啟用全幅顯示。
- Save as WAV file: 儲存為 .WAV。
- Align common sampling rate: 對齊取樣率。
- Playback: 播放全部／5 Sec／3 Sec。Default 為 All（群組未勾選時欄位啟用（Enable）停用）。
