I2C(EEPROM) (Inter-Integrated Circuit for EEPROM 24X series)
EEPROM，或稱 E2PROM，全稱「電子抹除式可複寫唯讀記憶體（Electrically-Erasable Programmable Read-Only Memory）」。EEPROM 元件介面通常可分為序列式（serial）與並列式（parallel）兩類；I2C EEPROM 屬於 2 線序列式 EEPROM，其型號為以 24 開頭的系列。
位址模式／有效位址寬度 或 Ignore Glitch 設錯會解碼失敗。通道前綴差異見 Settings。

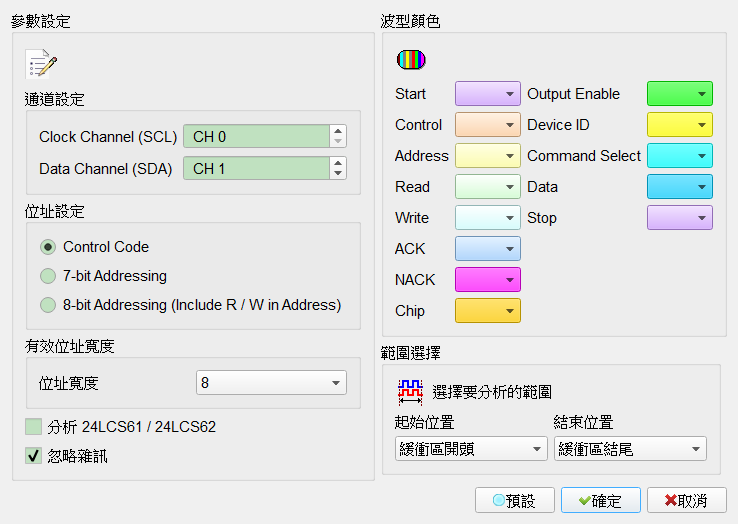

Decode Settings
- Clock Channel (SCL): I2C EEPROM 資料傳輸之 Clock。
- Data Channel (SDA): I2C EEPROM 資料傳輸之 Data。
- 位址設定:
- Control Code: 顯示 Control Code。Default 為選取此模式；此時「分析 24LCS61／24LCS62」欄位啟用（Enable）。
- 7-bit Addressing: 顯示 7 位元寬度位址。選取時「分析 24LCS61／24LCS62」強制取消並欄位停用（Disable）。
- 8-bit Addressing (Include R/W in Address): 顯示 8 位元寬度位址（7 位元寬度位址加上 1 位元 Rd／Wr）。選取時「分析 24LCS61／24LCS62」強制取消並欄位停用（Disable）。
- 有效位址寬度: 設定 I2C EEPROM 位址的有效位數。Default 為 8。勾選「分析 24LCS61／24LCS62」時此欄欄位停用（Disable）。
- 分析 24LCS61 / 24LCS62: 選擇是否分析 24LCS61／24LCS62。勾選時欄位啟用（Enable）。Default 為未勾選。
- 忽略雜訊 (Ignore Glitch): 分析時忽略因轉態過緩所造成的雜訊。勾選時欄位啟用（Enable）。Default 為勾選。

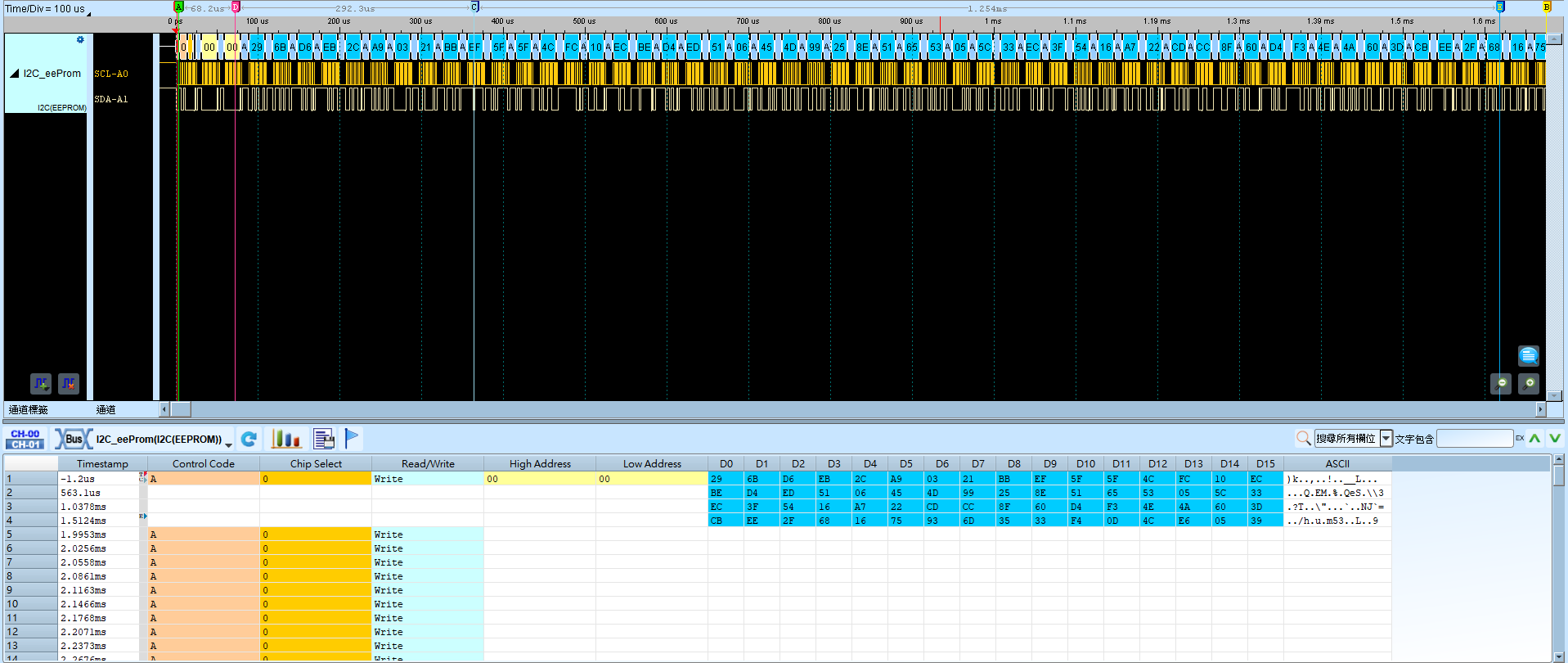

Result
