Clause Trigger

觸發參數設定

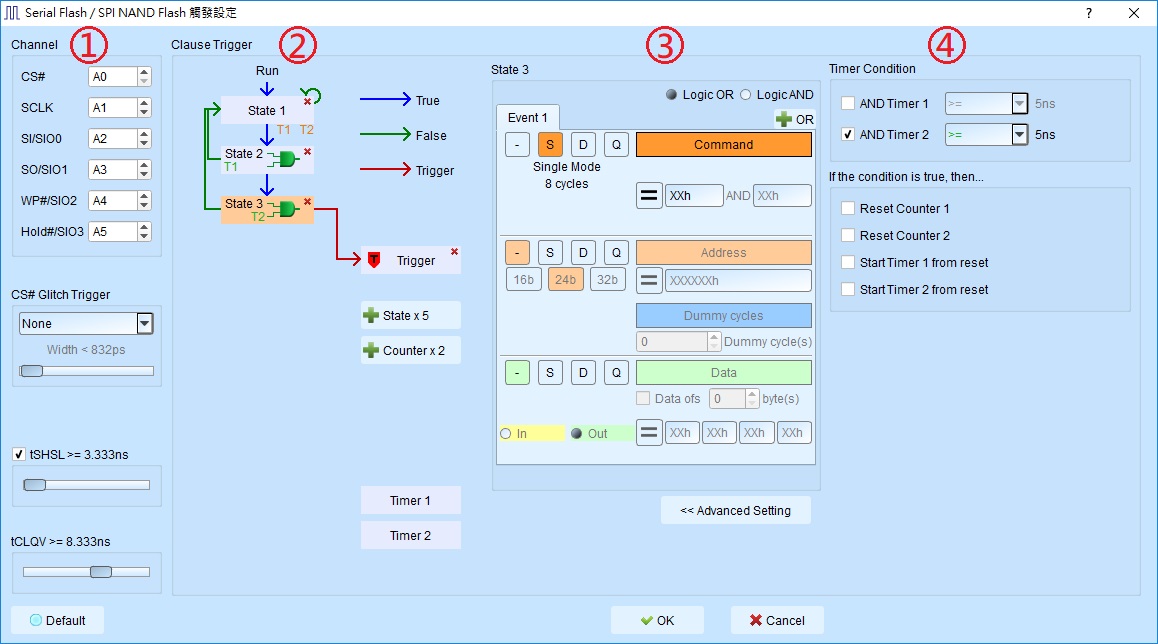

進入觸發畫面後會看到如下圖的設定畫面。

通道及匯流排觸發參數設定: 內容根據選擇不同的觸發種類有所不同, 請參考各匯流排觸發說明。

語句式觸發流程圖:

每個按鈕即代表一個觸發階層(State), 各個階層的True流向固定指向下一層, False流向則可由使用者調整。可提供的操作如下:

依序點選兩個階層, 將第一個階層的False流向連接到第二個階層。

點選同一個階層兩次, 將此階層的False流向連結回自己。

依序點選階層按鈕及, 使該階層內的條件成立後送出觸發訊號。

點選階層按鈕右上方的刪除鈕, 刪除該階層及內包含的所有條件。

點選右上方的刪除鈕, 清除所有觸發訊號發出連結。

點選/ 增加新的階層。

滑鼠移到按鈕以調整Timer的頻率周期。Timer的最小刻度為5ns, 最大值為8天。

觸發階層內部參數設定

此區會顯示左方觸發流程中各個階層內所包含的詳細觸發條件:

左上方State 1文字表示目前顯示的階層編號

可以設定此階層中各個事件(Event)之間的邏輯運算規則。

分頁標籤可以切換/檢視目前此階層內OR/AND條件的組合數量。點選/標籤可以增加最多至8組OR/AND觸發條件。

中央參數設定區域會根據選擇觸發種類而有所不同, 輸入數值皆支援 2 /10/16 進制,

二進位碼(後面加 b，如 01000001b)、十進位碼(後面不加，如 65)、十六進位碼(後面加 h，如 41h)。

各階層內事件與觸發訊號的關係可參考以下表格:

時間(Timer)與計數器(Counter)設定

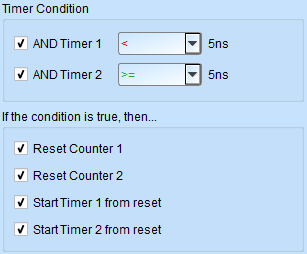

按下按鈕後即可開啟進階設定視窗, 設定Timer及Counter參考及重置設定。

於設定視窗調整Timer的參考形式及條件達成後,重置設定即可於流程控制區看到設定的示意圖。
