A/D Mux Flash (A/D Multiplexed Flash)

快閃記憶體傳輸介面分為 Parallel（並列）與 Serial（序列）。Parallel 腳位數過多時，將 Address 與 Data 腳位共用可降低腳位數；此種介面的快閃記憶體即為 AD-Mux Flash。

通道前綴差異見 Settings。

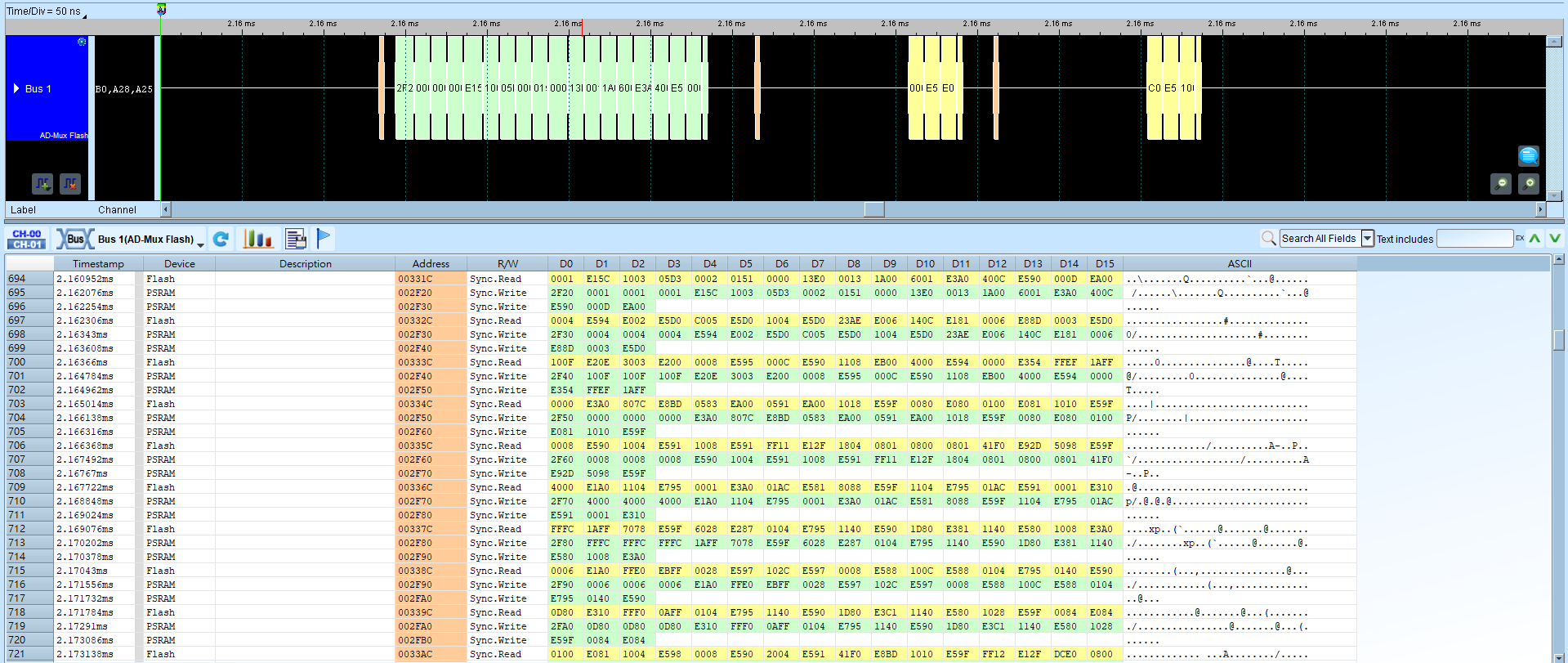

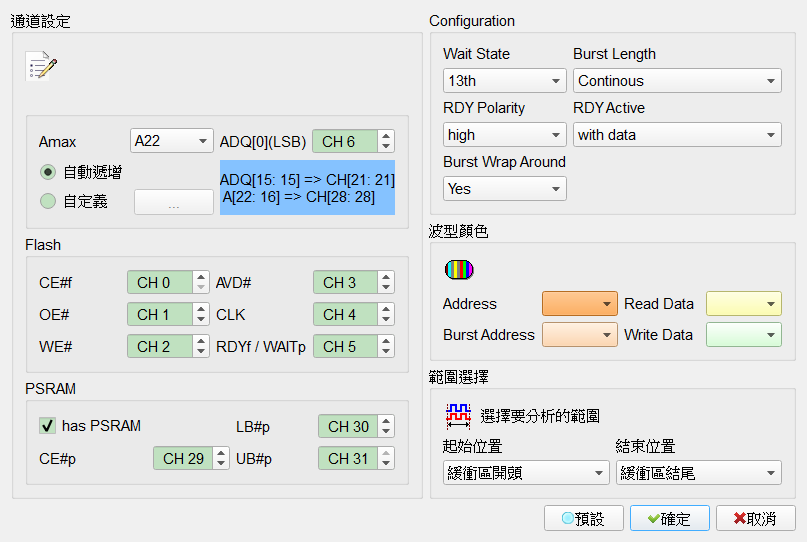

Decode Settings

Amax: 設定 Address 腳位數量（依容量而異）。Default 為 A22。

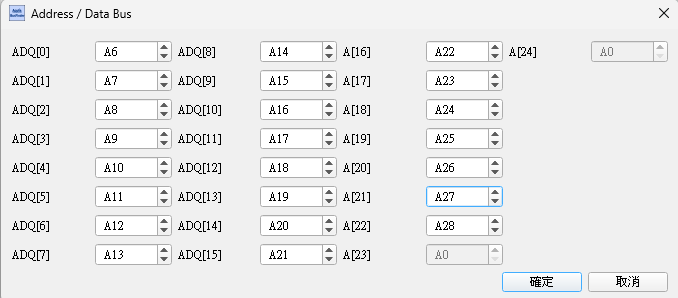

Quick Setup / User Defined: Quick Setup 時只需設定 ADQ[0]（LSB），其他通道由軟體自動遞增；User Defined 需按旁側按鍵做通道設定Quick Setup。

Flash: Flash 控制腳位（CE#f、OE#、WE#、AVD#、CLK、RDYf／WAITp 等）。
PSRAM: PSRAM 控制腳位。部份 MCP 同時有 Flash 與 PSRAM；勾選 has PSRAM 時可同時分析 PSRAM，並欄位啟用（Enable） CE#p／LB#p／UB#p。Default 為勾選。
Configuration: AD-Mux Flash 可透過命令設定參數；擷取時若不知當下設定會造成分析錯誤，須在此告知實際組態。
- Wait State: Default 為 13th。
- Burst Length: Default 為 Continous（Continuous）。
- RDY Polarity: Default 為 high。
- Burst Wrap Around: Default 為 Yes。
- RDY Active: Default 為 with data。
