IOLink
IO-Link 是將智能感測器及執行器連接到自動化系統的通訊介面，依照標準中的 Single-drop digital communication interface for small sensors and actuators（SDCI）。此規範包括電氣的連接方式以及數位的通訊協定，智能感測器及執行器可以依此和自動化系統互動。
Transmission Timeout／Response Time 或分析模式設錯會影響 Master／Device 解碼與報告內容。通道前綴差異見 Settings。

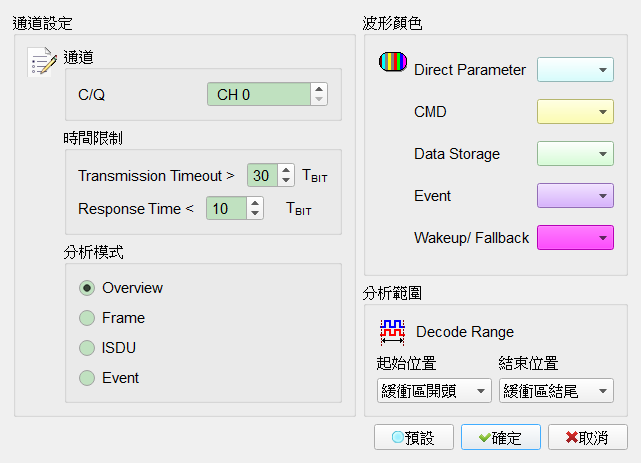

Decode Settings
- 通道: 設定待測物上 C/Q 訊號端接在邏輯分析儀的通道編號。
- 時間限制:
- Transmission Timeout: 若 IDLE 大於此數值，下一筆數據將進行 Master 解碼分析。Default 為 30 TBIT。
- Response Time: 若 IDLE 小於此數值且大於 3 TBIT，下一筆數據將進行 Device 解碼分析。Default 為 10 TBIT。
- 分析模式: 報告以選取的方式分析（Overview、Frame、ISDU、Event）。Default 為 Overview。
Result

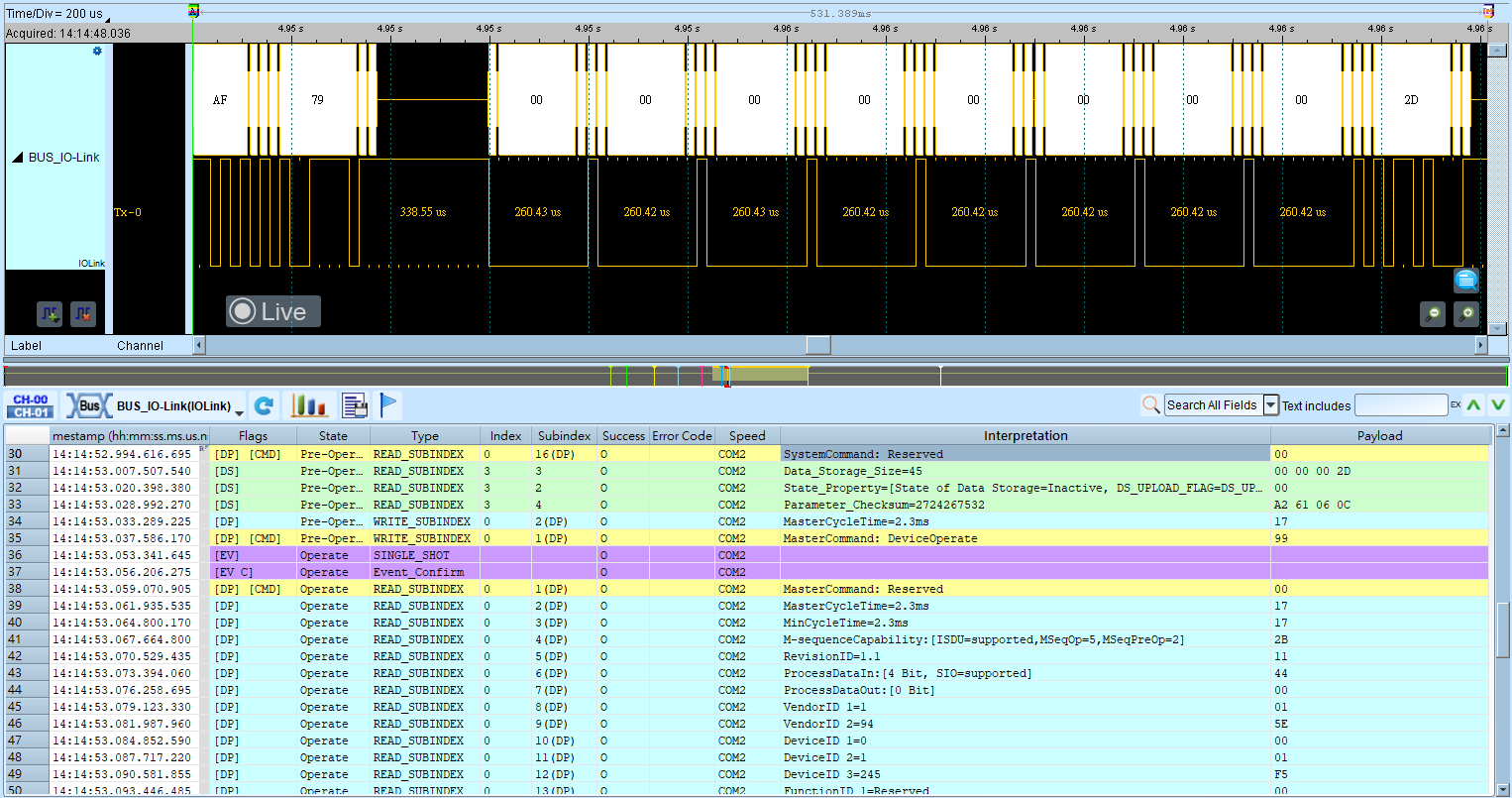

Overview

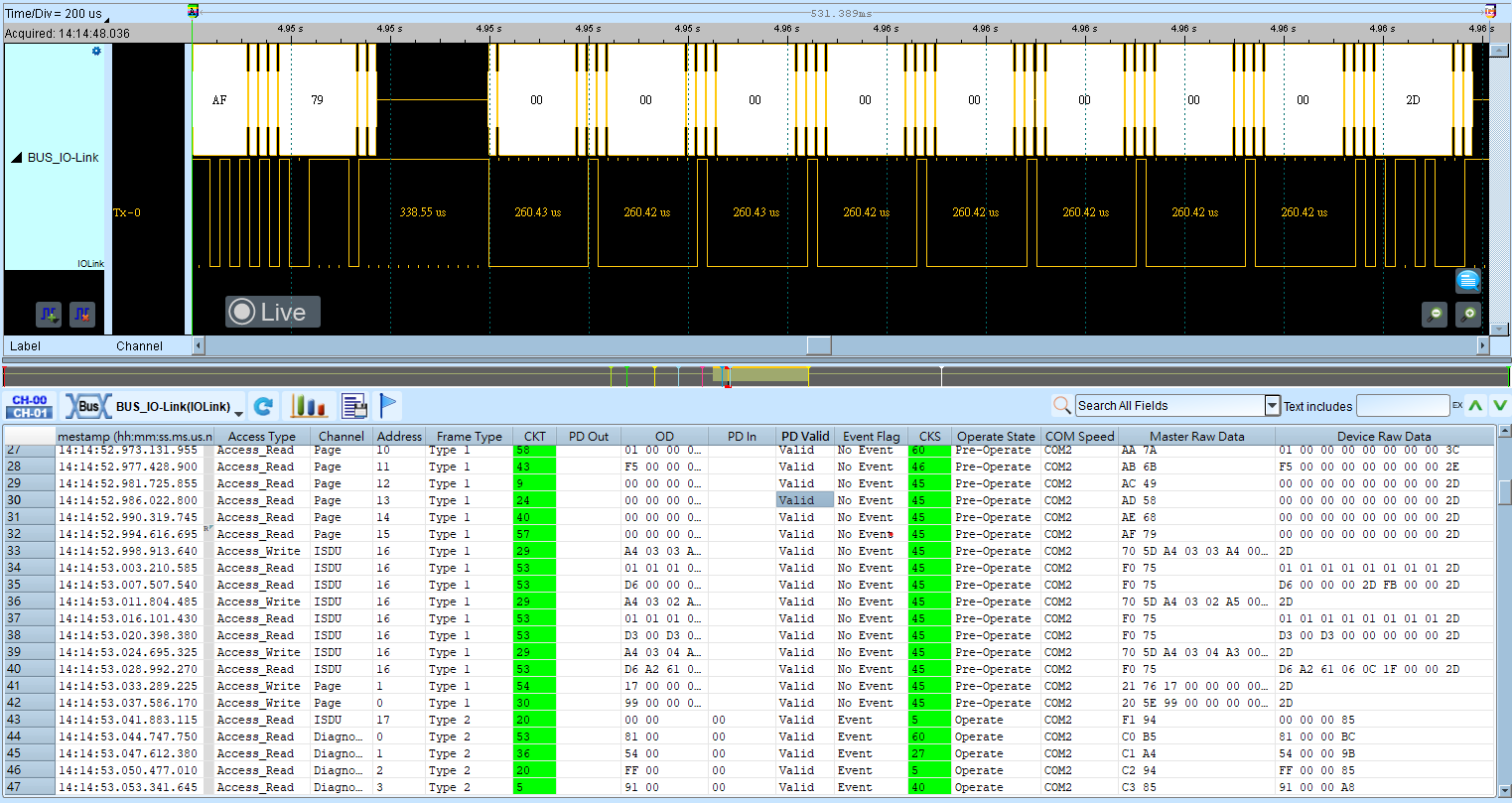

Frame

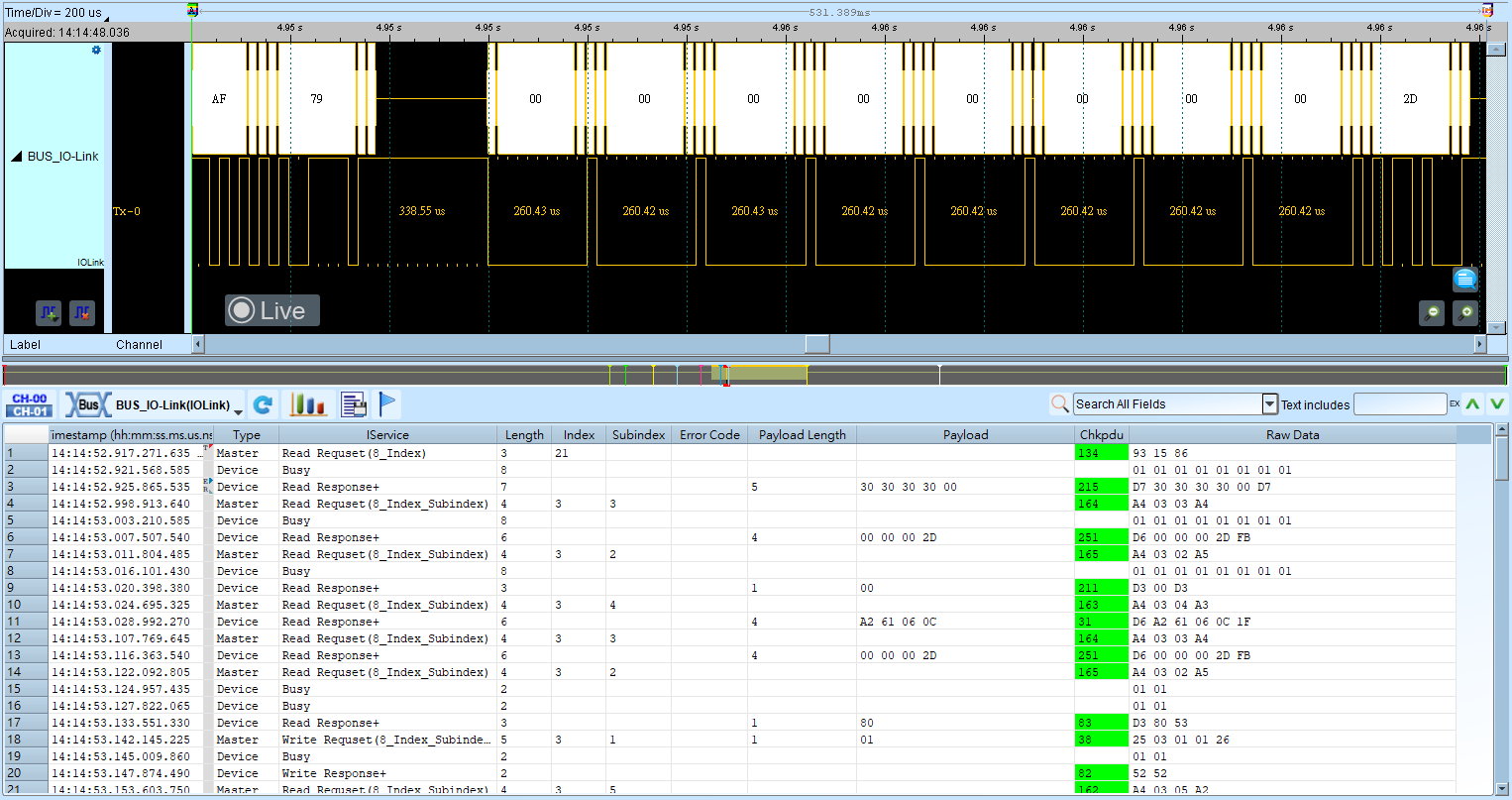

ISDU

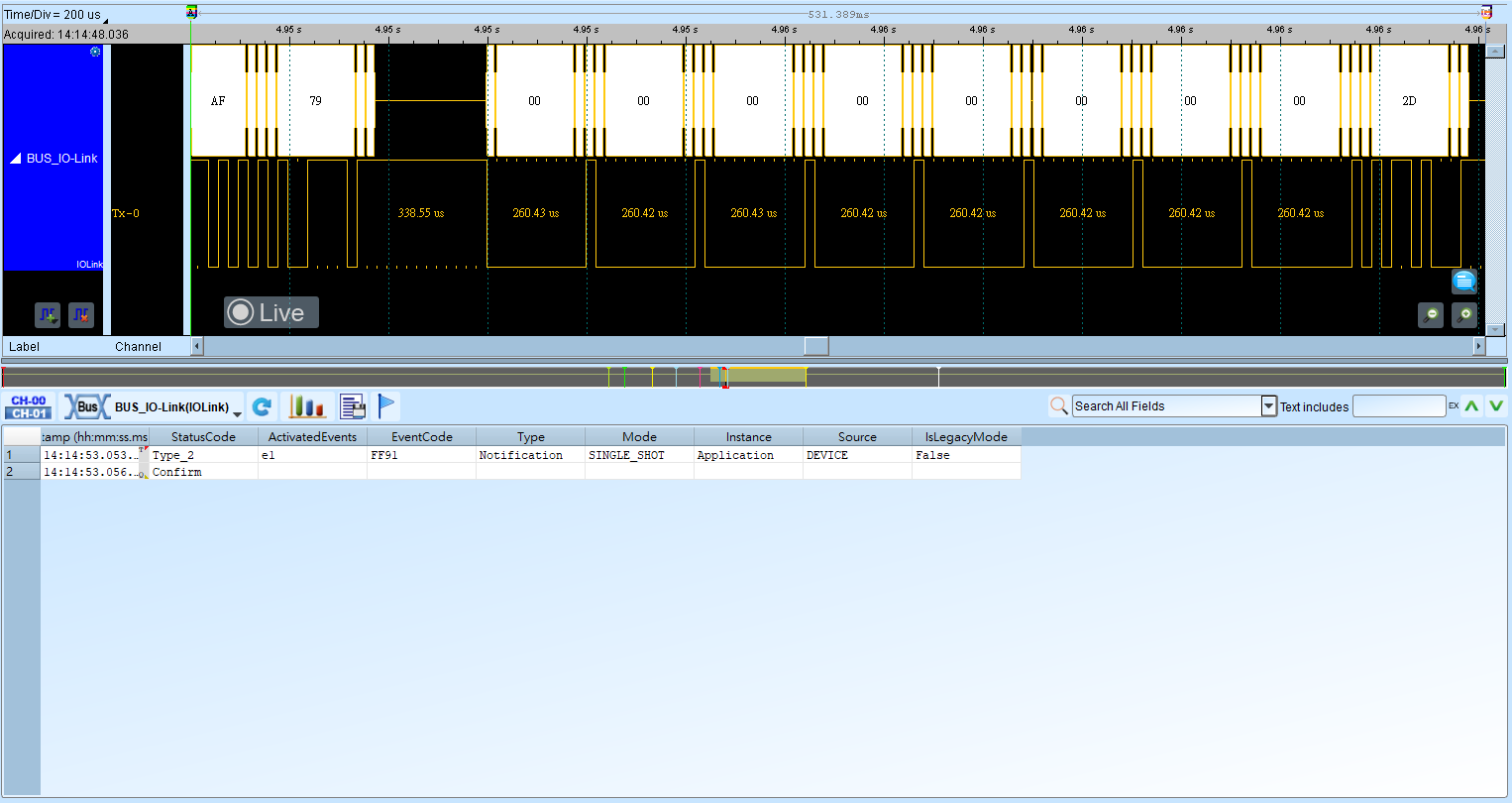

Event
