觸發介紹

觸發基礎

觸發功能是利用邏輯分析儀的硬體電路, 在有限的時間內使用並行處理的技術, 檢查待測訊號是否符合觸發條件, 然後進行訊號擷取工作。理想的邏輯分析儀觸發功能, 除了基本必須精準外, 也盡量可以多樣化, 以滿足各種訊號擷取的需求。

觸發模式

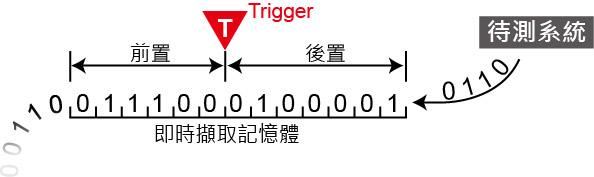

前置觸發(Pre-Trigger)

使用者在某些應用中, 希望擷取的訊號是在觸發點之前時, 就必須啟用前置觸發(Pre-Trigger) 功能。在按下「開始擷取」鈕後, 邏輯分析儀會等資料填滿緩衝區開頭至觸發游標間的記憶體之後, 才會讓觸發電路開始作用(是開始作用, 不是發出觸發訊號)。所以在邏輯分析儀還未填滿緩衝區至觸發游標間的資料前, 任何符合觸發條件的訊號出現都不會讓觸發電路送出觸發訊號。

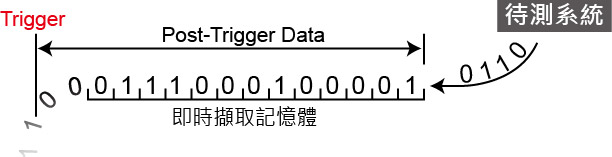

後置觸發(Post-Trigger)

這是最基本的觸發方式, 在按下「開始擷取」鈕後, 邏輯分析儀待觸發發生後開始從觸發游標所指定的位置開始擷取資料, 待資料填滿所有記憶體之後就會停止。

觸發延遲(Delay-Trigger)

使用者在某些應用中, 希望擷取的訊號是在觸發點之後, 並延遲一段時間後才開始擷取訊號, 就可以使用觸發延遲功能, 設定想要延遲的時間。當訊號擷取成功後, 觸發游標將會停在開始擷取資料的位置上。

觸發忽略次數(Pass Count)

代表所設定的觸發參數要忽略的次數, 一般狀況Pass Count是設定在0次, 這是代表只要觸發參數成立時就會開始擷取資料。如果設定為 N 次時, 就代表觸發參數必須成立 N+1 次時才會開始擷取資料。Pass Count的最大值會根據不同機種自動調整。

選擇觸發

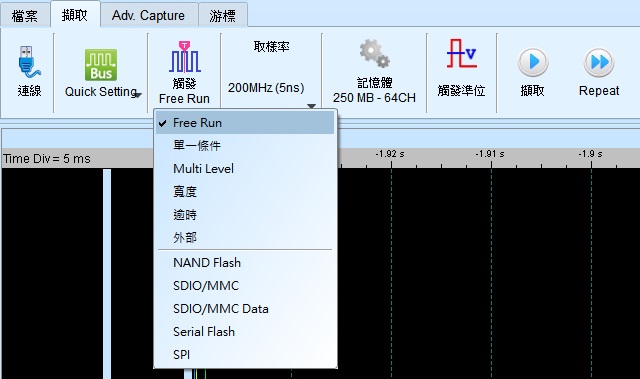

點擊工具列上的「觸發」, 選擇欲使用之條件。
