MICROWIRE

由美國國家半導體（National Semiconductor）所開發出的一種串列訊號格式，硬體架構以及訊號運作方式均與 SPI（Serial Peripheral Interface）相同。在線路架構上，有裝置選擇線（CS: Chip Select）、時脈線（SK: Serial Clock）及資料輸入輸出線（DI: Data Input／DO: Data Output）等。

CS／CLK／DI／DO、Chip Select Edge 或 Data Edge 設錯會解碼失敗。通道前綴差異見 Settings。

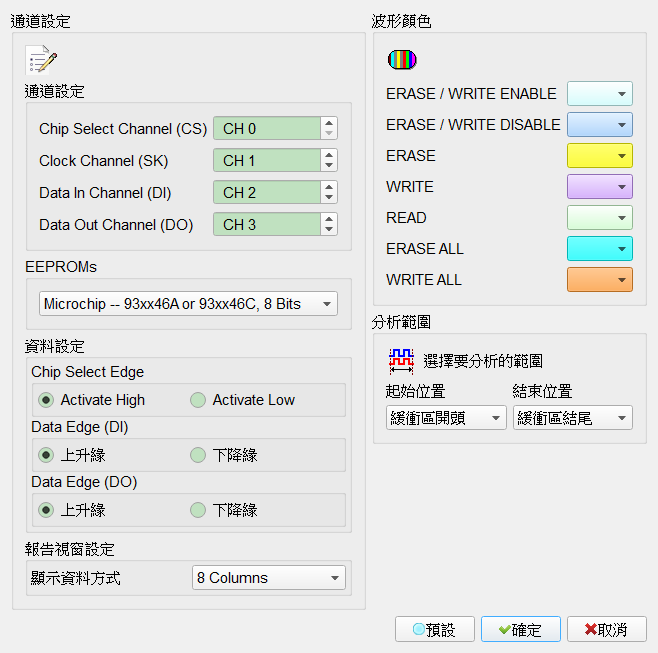

Decode Settings

Chip Select Channel (CS): Microwire 資料傳輸之 CS。
Clock Channel (CLK): Microwire 資料傳輸之 Clock。
Data In Channel (DI): Microwire 資料傳輸之 Data In。
Data Out Channel (DO): Microwire 資料傳輸之 Data Out。
Chip Select Edge: 決定致能信號為高準位或低準位（Activate High／Activate Low）。Default 為 Activate High。
Data Edge (DI): DI 讀取資料的方式，上升緣或下降緣。Default 為 Rising。
Data Edge (DO): DO 讀取資料的方式，上升緣或下降緣。Default 為 Rising。
EEPROMs: 選擇所使用的 EEPROM。Default 為 Microchip -- 93xx46A or 93xx46C（8 Bits；排序後第一項）。
報告視窗設定: 報告視窗資料欄位顯示（8 Columns／16 Columns）。Default 為 8 Columns。

Result

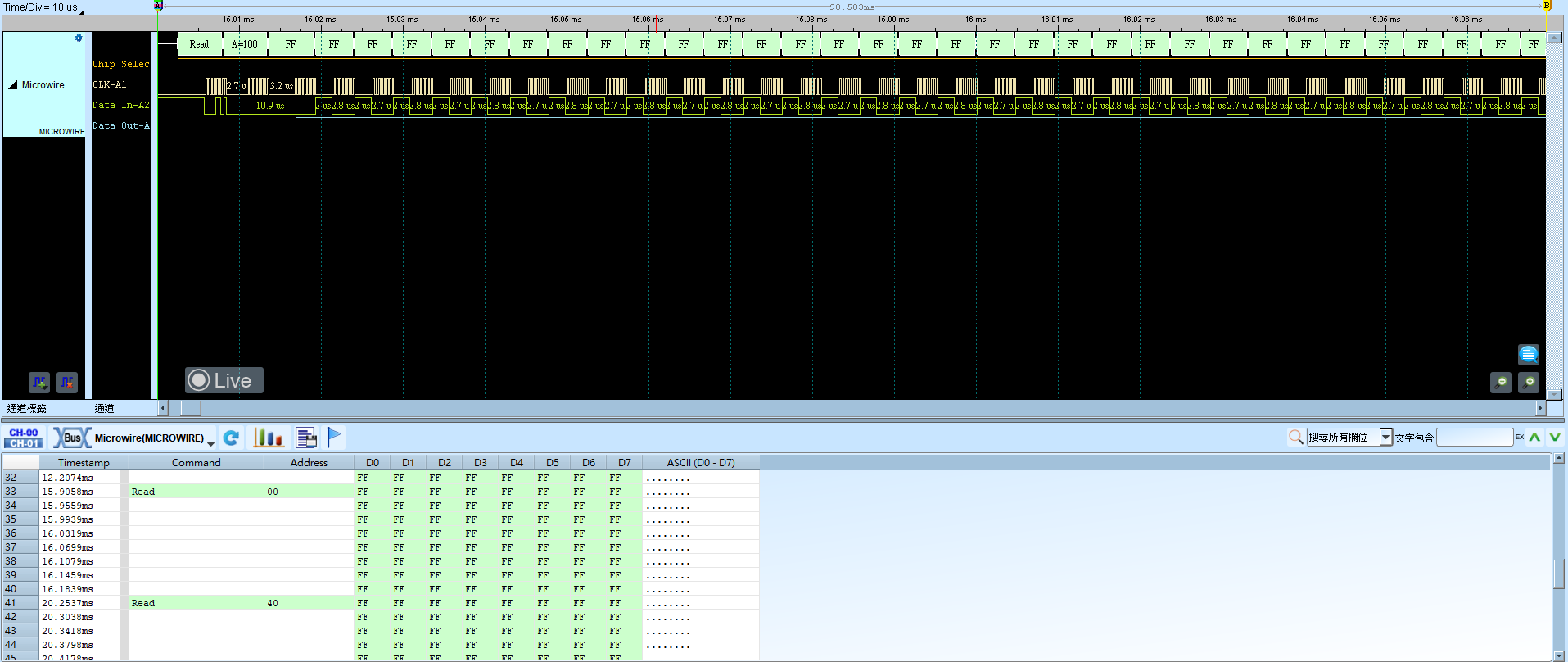

Read

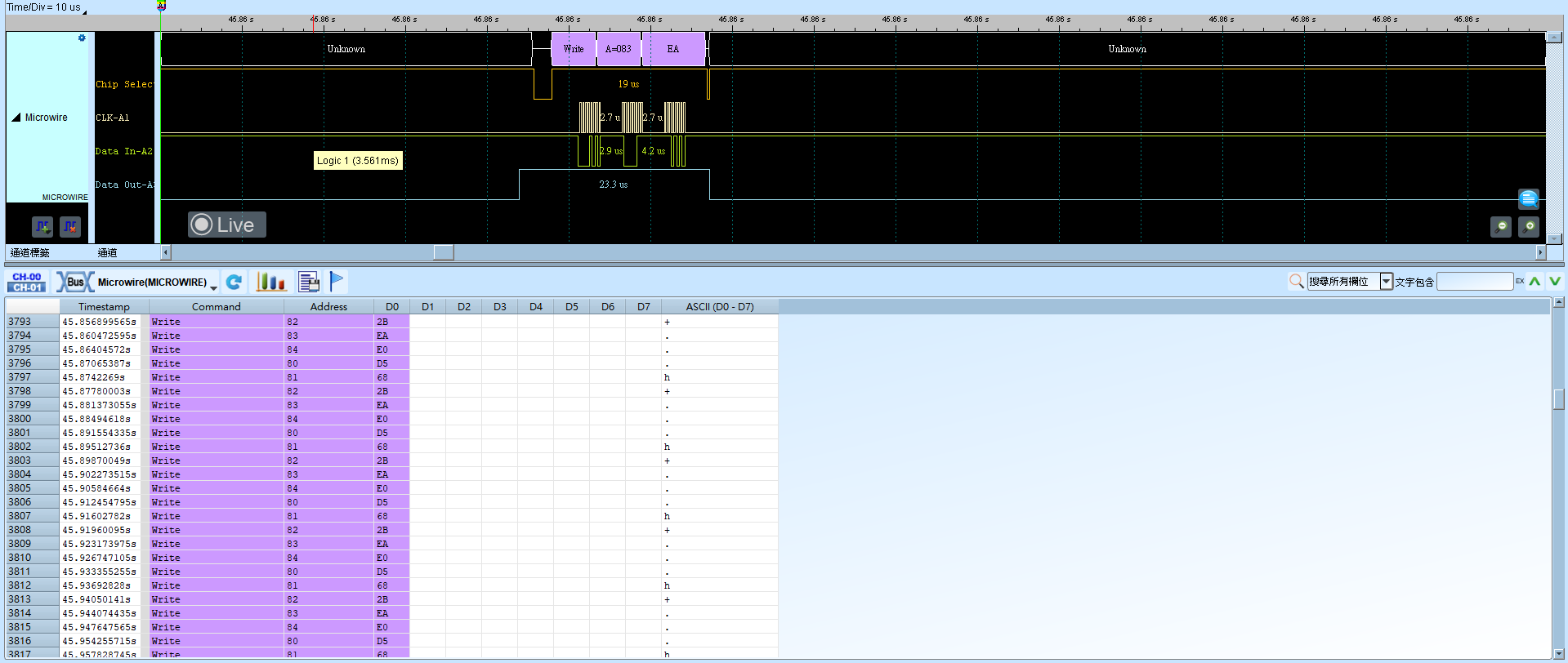

Write
