PWM (Pulse-width modulation)

PWM（Pulse Width Modulation，脈寬調變）不是匯流排分析協定。它利用脈衝寬度週期控制類比電路，廣泛應用於轉速、亮度與溫度控制等。

通道前綴差異見 Settings。

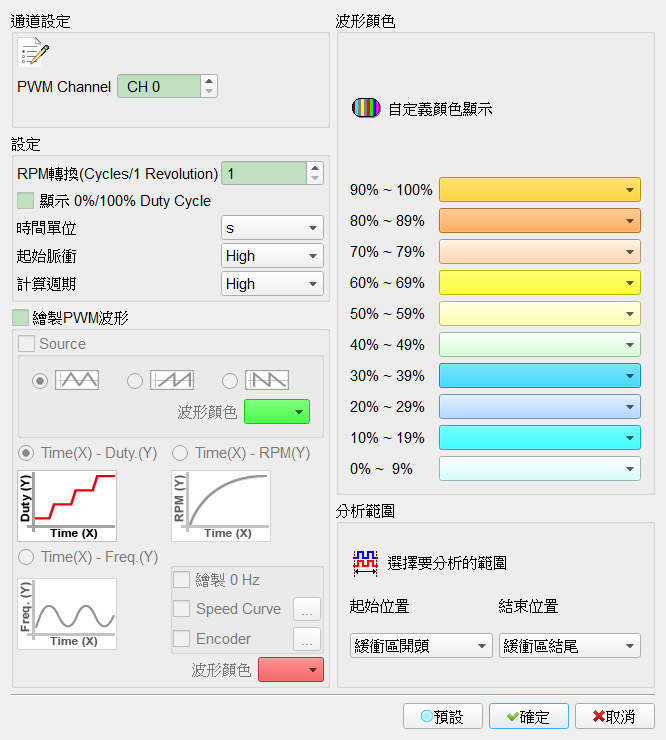

Decode Settings

PWM Decode Settings

• PWM Channel: PWM 訊號通道。
  • RPM轉換(Cycles/1 Revolution): 設定每轉的 PWM cycle 數量。Default 為 1。
  • 顯示0% 和 100% 週期: 選擇時間(X)–週期(Y)繪圖時，勾選則繪出 0%／100% 區段；0% 緊接 100%（或相反）的相連曲線不畫。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 時間單位: 時間單位：s／ms／us。Default 為 s。
• 繪製PWM波形: 在波形區繪製 PWM 曲線。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 顯示Source: 顯示 PWM 來源波形。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 時間(X)-週期(Y): 以時間為 X 軸、週期為 Y 軸的折線圖。Default 為選取此模式。
  • 時間(X)-頻率(Y): 以時間為 X 軸、頻率為 Y 軸的折線圖。
  • 時間(X)-轉速(Y): 以時間為 X 軸、轉速為 Y 軸的折線圖。
  • 繪製0 Hz: 選擇時間(X)–頻率(Y)時，勾選則 Y 軸從 0 Hz 開始。勾選時欄位啟用（Enable）。Default 為未勾選。
  • Speed Curve: 最多三組 Curve 疊圖。勾選時欄位啟用（Enable）。Default 為未勾選。

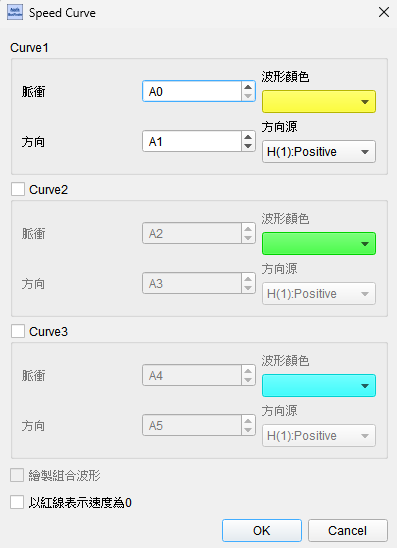

啟用 Speed Curve 後的對話框：

PWM Speed Curve 設定

• 脈衝/方向: 設定脈衝與方向在儀器上的訊號通道（最多三組 Curve）。
• 方向源: 方向源可設為 H(1):Positive 或 L(0):Positive。
• 繪製組合波形: Curve 數量大於一時繪製疊圖波形。勾選時欄位啟用（Enable）。Default 為未勾選。

• 以紅線表示速度為0: 在速度為 0 的部分以紅線表示。勾選時欄位啟用（Enable）。Default 為未勾選。

• Encoder: 將 PWM 解析結果進行 Encode。勾選時欄位啟用（Enable）。Default 為未勾選。

Result

PWM 解碼結果

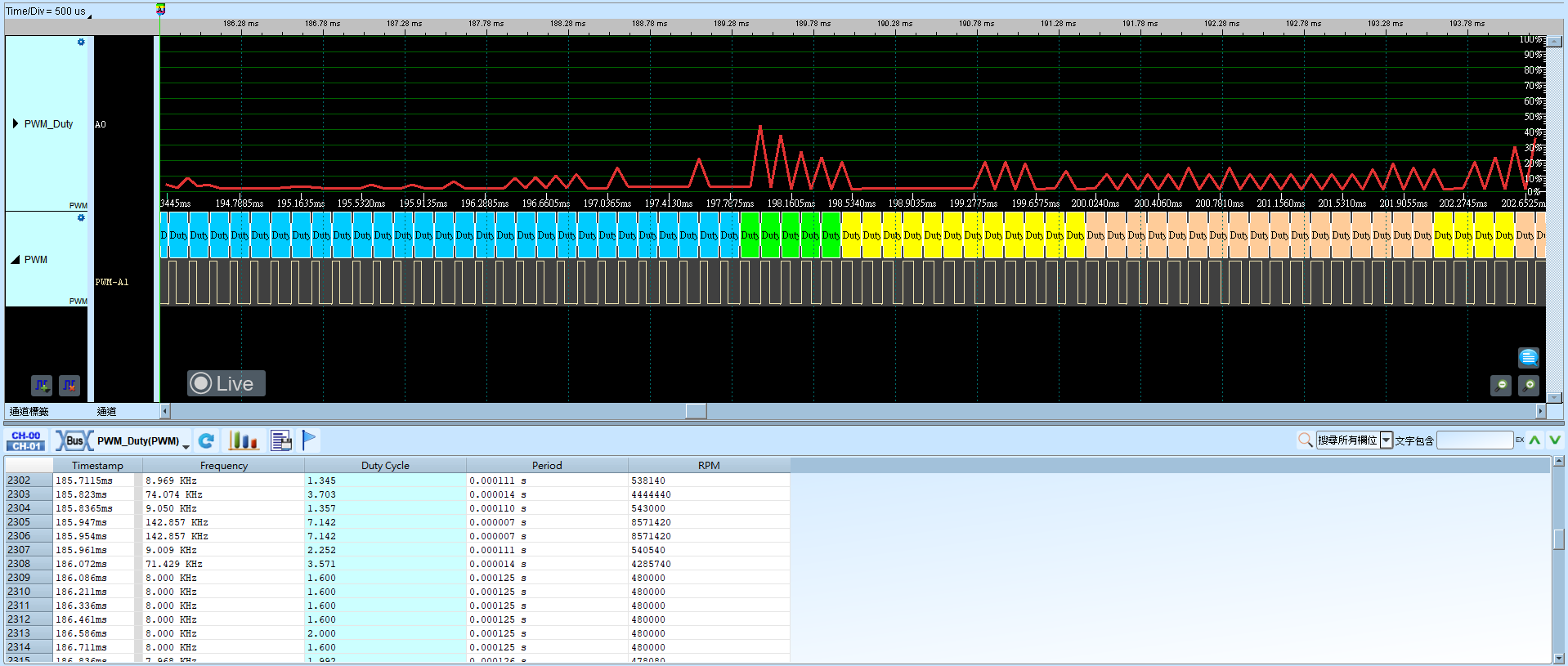

設定 時間(X)-週期(Y)：

時間(X)-週期(Y)

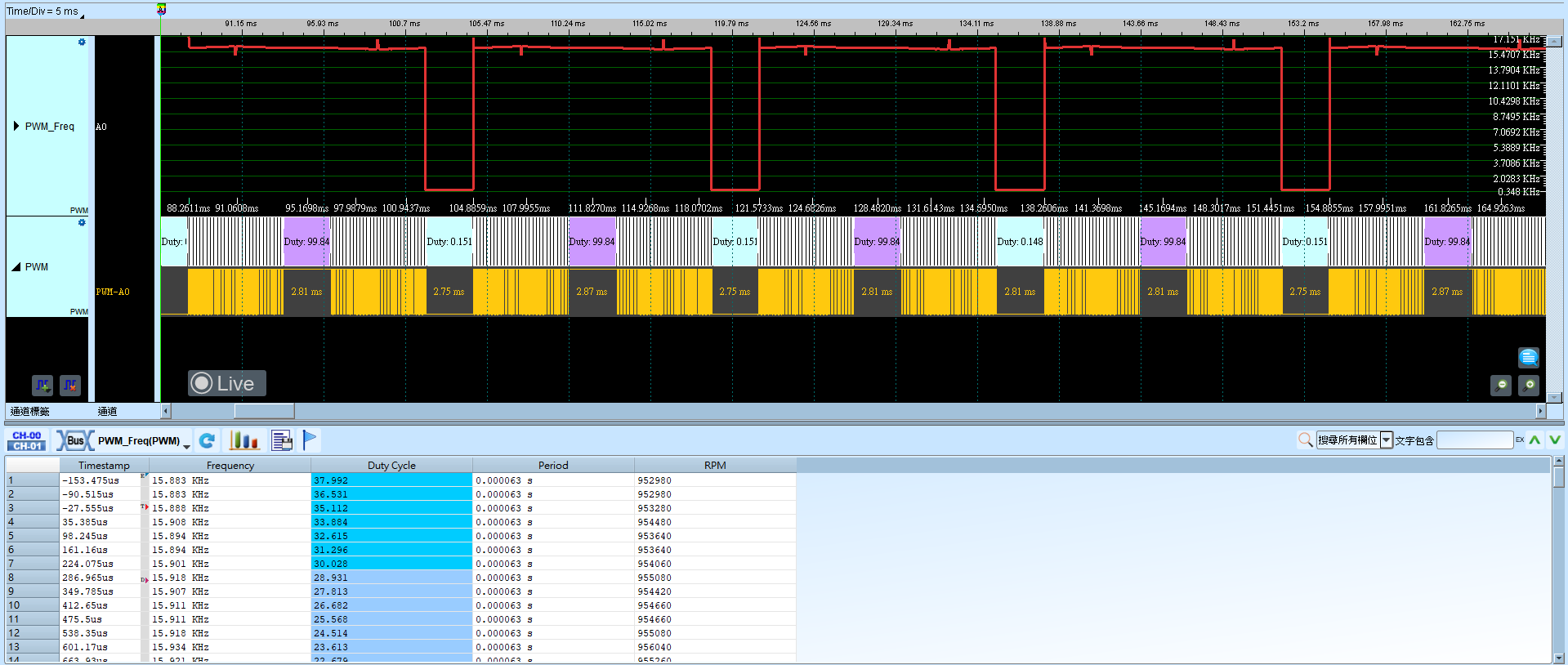

設定 時間(X)-頻率(Y)：

時間(X)-頻率(Y)

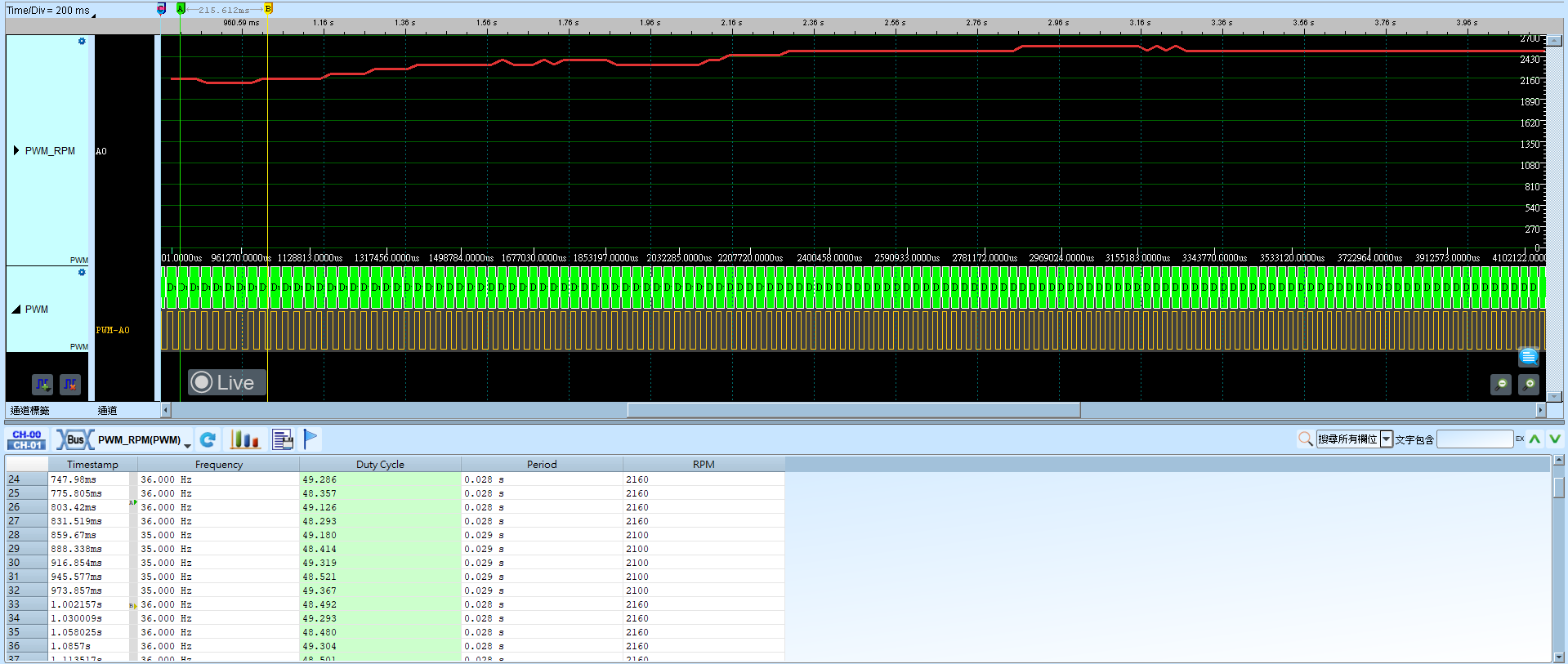

設定 時間(X)-轉速(Y)：

時間(X)-轉速(Y)
