SPI (Serial Peripheral Interface)
SPI（Serial Peripheral Interface）為同步序列通訊介面，常見 4 線（SCK／CS／SDI／SDO），亦可為 3 線或 2 線。主從間以時脈（SCK）同步傳輸資料。
SPI Type、Bit Order 或 Word Size 與裝置不符時，報告會出現錯位或錯字。無 CS（Unused Chip Select）時須正確設定 Clock Idle 以分隔 Frame。通道前綴差異見 Settings。
Protocol Trigger 說明：SPI Trigger

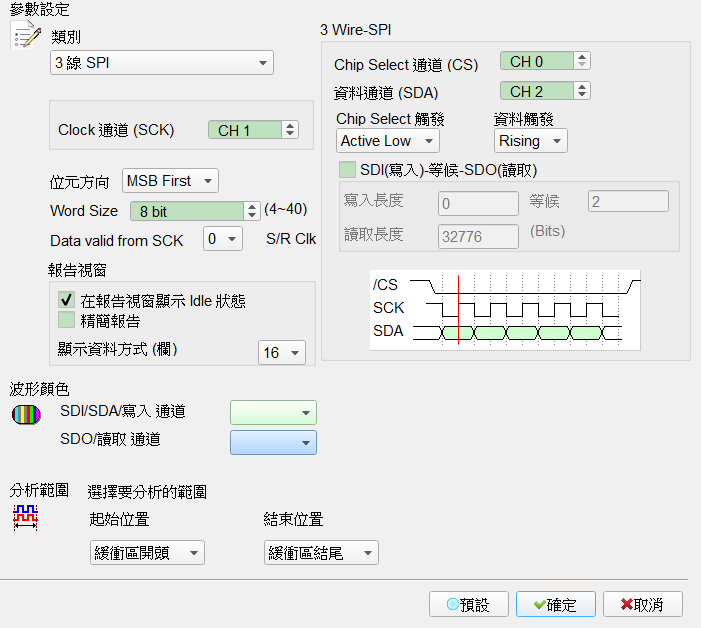

Decode Settings
- SPI Type: 選擇接線型態。Default 為 3 Wire-SPI（含 Chip Select）。

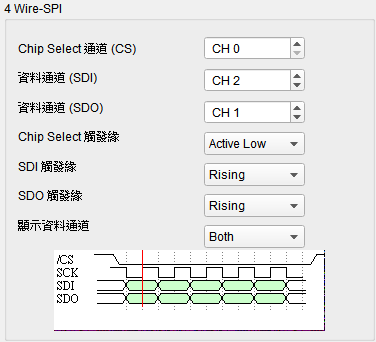

- 4 Wire-SPI: 使用 SCK、CS、SDI、SDO。CS 可設 Active High／Active Low；SDI／SDO 可設 Rising／Falling。顯示資料可選 SDI only／SDO only／Both。此型態 Default：CS＝Active High，SDI＝Rising，SDO＝Falling，顯示＝Both。

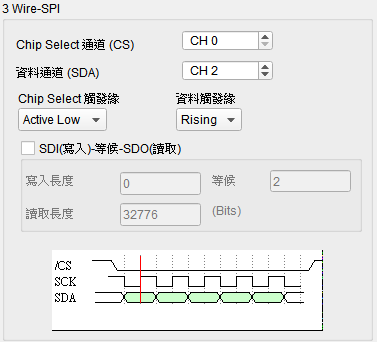

- 3 Wire-SPI: 使用 SCK、CS、單一 Data。可勾選 SDI(Write)-Waiting-SDO(Read) 啟用單線雙向（寫入／等候／讀取位元數）。此型態 Default：CS＝Active Low，Data＝Rising；雙向未勾選（寫入／讀取／等候位元數常為 8／8／2）。

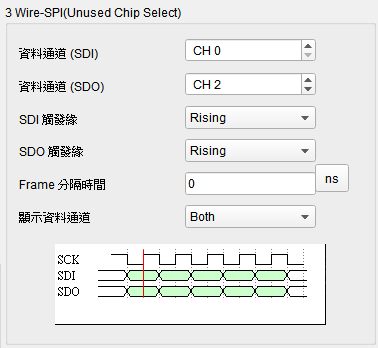

- 3 Wire-SPI (Unused Chip Select): 使用 SCK、SDI、SDO，無 CS。須設定 Clock Idle 作為 Frame 分隔。顯示資料可選 SDI only／SDO only／Both。此型態 Default：SDI／SDO＝Rising，顯示＝Both，Idle＝300 ns。

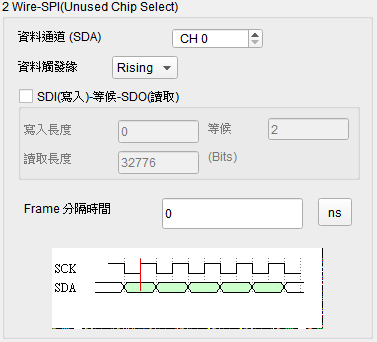

- 2 Wire-SPI (Unused Chip Select): 使用 SCK、SDA，無 CS。須設定 Clock Idle。此型態 Default：Data＝Rising，Idle＝300 ns；雙向未勾選。
- Clock Channel (SCK): 指定時脈通道。
- Use External clock: 使用外部時脈。勾選時欄位啟用（Enable）。Default 為未勾選。
- Bit Order: LSB First／MSB First。Default 為 MSB First。
- Word Size: 每個 Data word 的位元數（4–40）。Default 為 8。
- Data valid from SCK: 相對 SCK edge 延遲取樣（0–3 個取樣點）。Default 為 0（不延遲）。
- Report:
- Show Idle state in report window: 報告顯示 Idle。勾選時欄位啟用（Enable）。Default 為勾選。
- Reduce report: 精簡報告內容。勾選時欄位啟用（Enable）。Default 為未勾選。
- Show data in report (Column): 報告 Data 欄位數（1–16）。Default 為 16。
無 CS 且 Idle ≠ 0 時，Clock 暫停超過 Idle 時間即視為 Frame 分隔：

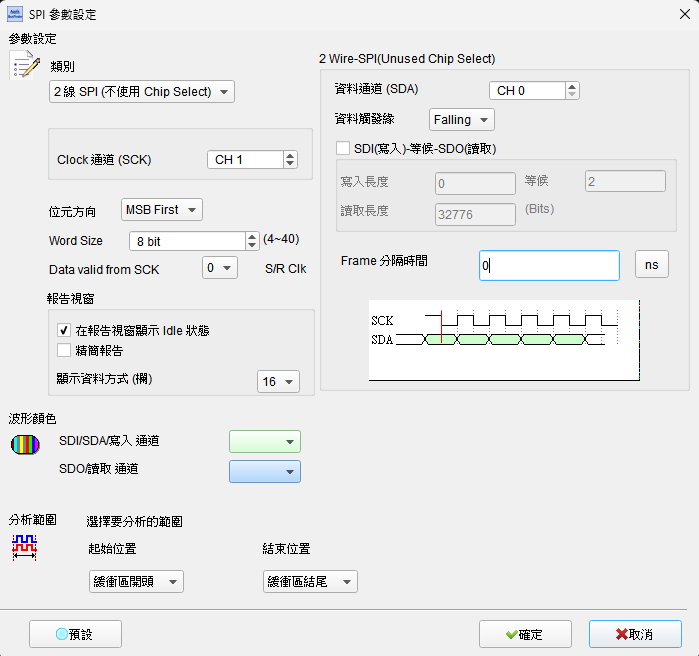

Idle 設為 0 時可作為連續資料分析：

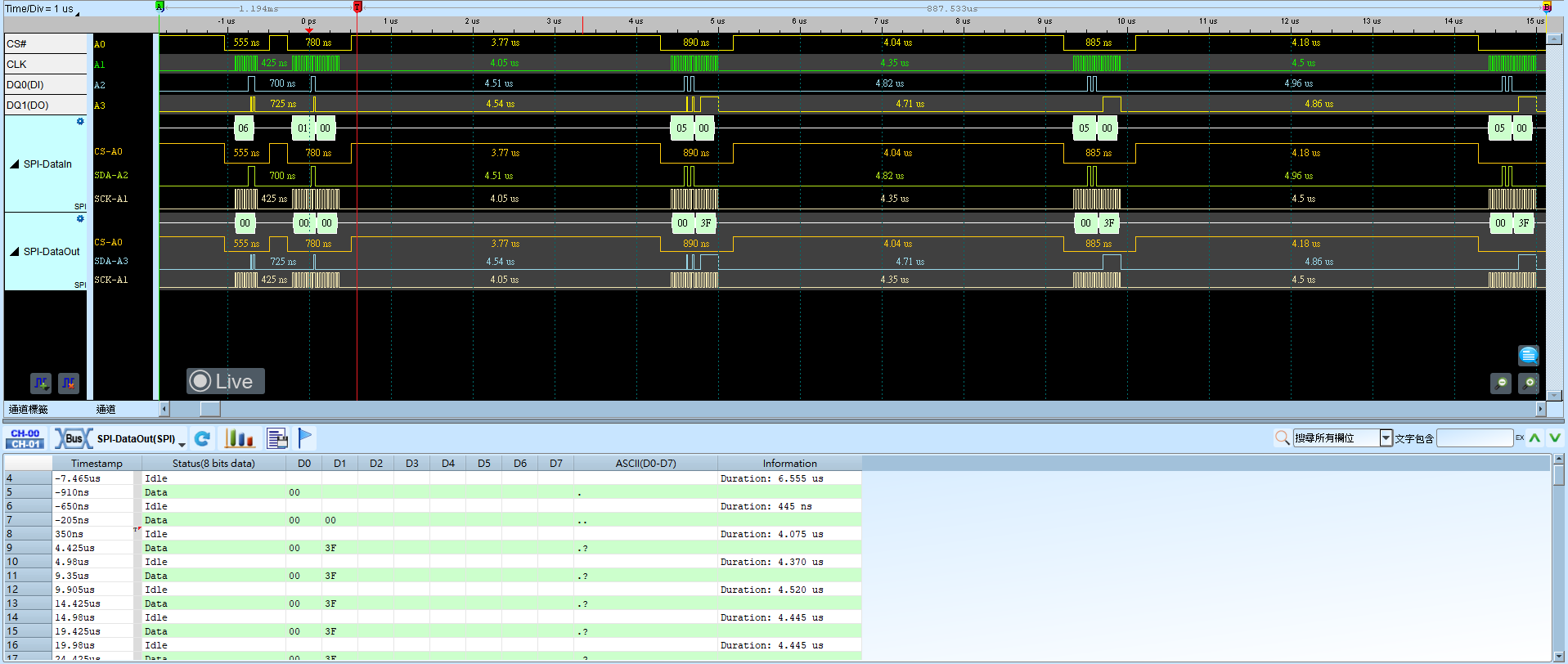

Result
