Serial Flash (OSPI)

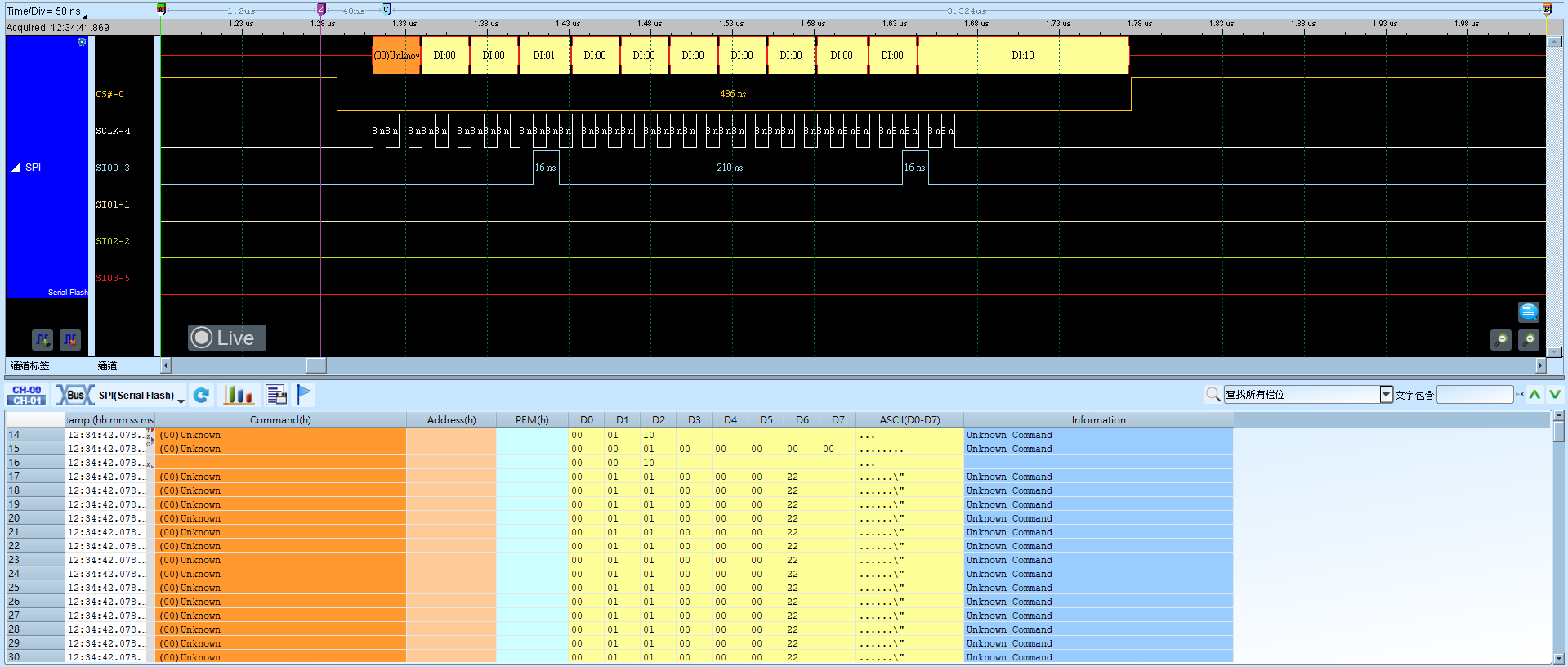

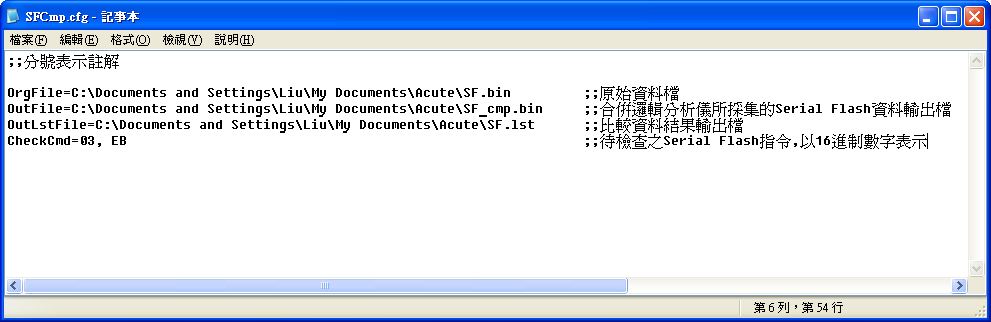

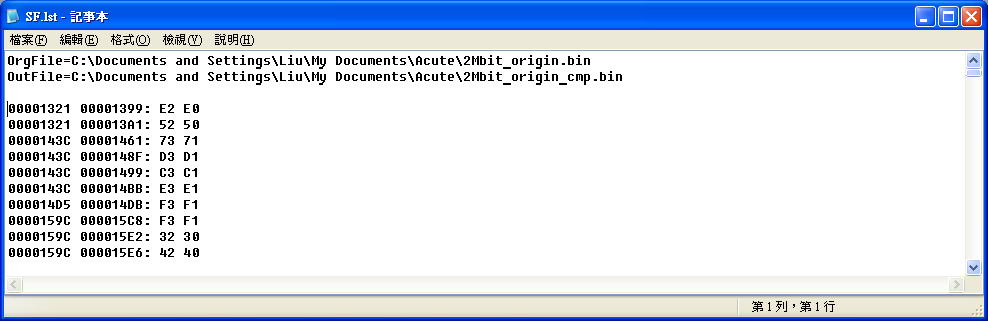

Serial flash（SPI Flash）25、35 等系列使用 SPI／QPI／OPI 傳輸協定作為資料傳輸之通訊方式。Serial flash 匯流排分析提供使用者檢視訊號時可同時查看命令及輸入／輸出匯流排訊息，節省使用 SPI 匯流排分析波形的時間。

製造商／型號、初始模式或 tCLQV／tSHSL 設錯會造成命令解析失敗。通道前綴差異見 Settings。

Protocol Trigger 說明：Serial Flash / SPI NAND Trigger

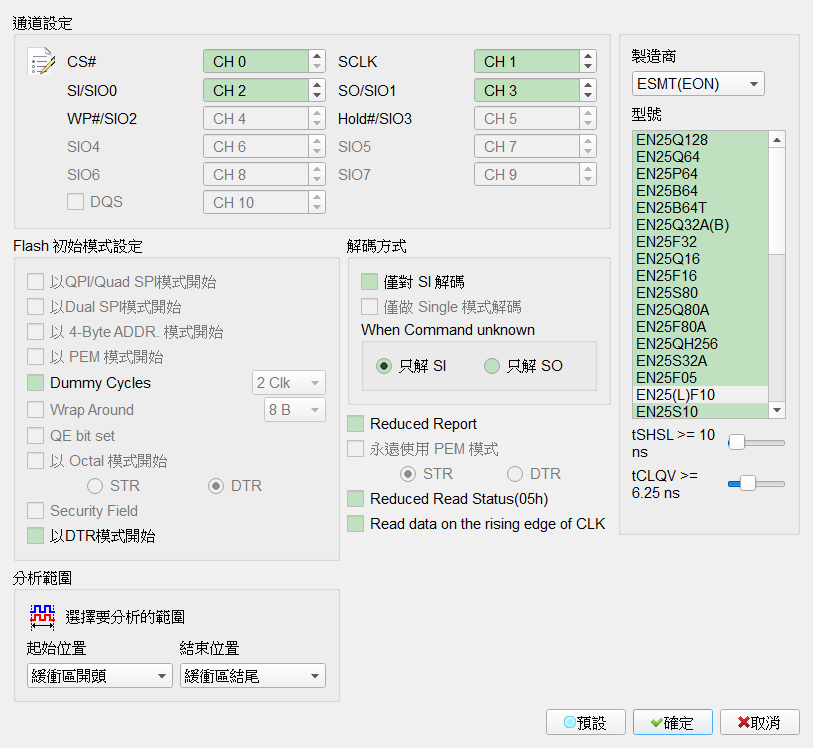

Decode Settings

CS#: 訊號傳輸之 Chip Select。
SCLK: 訊號傳輸之 Clock。
SIO0 – SIO7: 資料傳輸之 Data 腳位。
製造商／型號: 選擇正確的 Flash 型號、tCLQV 以及 tSHSL，以便命令解析。若無完全符合的型號，可選擇命令格式相容的型號。Default 為製造商／裝置列表第一筆。
Flash 初始模式設定: Serial Flash 可用命令切換工作模式；擷取波形時分析儀不知實際現行模式，必要時須由使用者告知。型號不支援模式切換時，相關選項會欄位停用（Disable）。
- QPI 模式: Quad Peripheral Interface Mode（Quad SPI Mode）。勾選時欄位啟用（Enable）。Default 為未勾選。
- 4-Byte 模式: 4-Byte Address Mode。勾選時欄位啟用（Enable）。Default 為未勾選。
- PEM 模式: Performance Enhance Mode。勾選時欄位啟用（Enable）。Default 為未勾選。
- Dummy Cycles: 部分 Read 指令等候的 Dummy cycles 數量可預先設定。勾選相關選項時欄位啟用（Enable）。
- Wrap Around: 可預設 Wrap around 數值。勾選相關選項時欄位啟用（Enable）。
- QE bit: Status register 內的 QE bit，可做 QPI mode enable／disable 控制。勾選時欄位啟用（Enable）。Default 為未勾選。
- 以 Octal 模式開始: OPI mode；可選 STR／DTR（勾選 Octal 後欄位啟用（Enable））。Default 為未勾選。
Security Field: 提供具 AES 加解密功能的 Flash 解密；若有需求請聯絡。勾選時欄位啟用（Enable）。Default 為未勾選。
僅對 SI 解碼: 以 Single mode 三線（CS#／SCLK／SI）分析。勾選時欄位啟用（Enable）。Default 為未勾選。
僅對 Single 模式解碼: 以 Single mode 四線（CS／Clock／SI／SO）分析，並忽略切換多線模式之命令；未勾選則依型號做 4 線或 6 線分析。勾選時欄位啟用（Enable）。Default 為未勾選。
Command unknown 時: 僅對 SO 或 SI 解碼。Default 為 SI only。
永遠使用 PEM 模式: 不管命令設定，維持 PEM，並可選 STR／DTR。勾選時欄位啟用（Enable）並啟用 STR／DTR。Default 為未勾選。
Reduce Read Status (05h): 合併重複且未改變 Data 的 Read Status（05h），並顯示重複次數以縮減報告。勾選時欄位啟用（Enable）。Default 為未勾選。
Read Status: 解析 Read Status。勾選時欄位啟用（Enable）。Default 為勾選。
Read data on the rising edge of CLK: 用於 SDR Read Data；若 Clock Duty 不穩且設定 tCLQV 後仍無法正確 Latch Data out，可改在 Next rising edge latch。勾選時欄位啟用（Enable）。Default 為未勾選。
DQS: 啟用 DQS。勾選時欄位啟用（Enable）。Default 為未勾選。
Enable DTR: 啟用 DTR。勾選時欄位啟用（Enable）。Default 為未勾選。
