OATC6 over SPI (Open Alliance SPI)

OPEN Alliance Technical Committee 6（TC6）專注於改進 media-independent communication 介面（xMII），以強化其在汽車網路中的應用。TC6 制定汽車 xMII 標準建議並定義相關改進。

Protected Mode、Timestamp 或 Block Payload 與裝置不符時控制／資料框會解錯。通道前綴差異見 Settings。

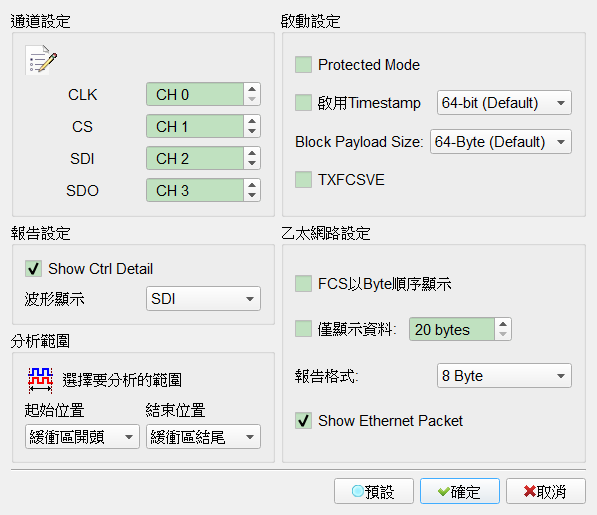

Decode Settings

通道設定: 設定 OATC6 所需通道（CLK／CS／SDI／SDO）。
報告設定:
- 顯示 Ctrl 詳細資料: 在報告中提供 Ctrl 詳細資訊。勾選時欄位啟用（Enable）。Default 為勾選。
- 波形顯示模式: 波形區顯示 SDI 或 SDO 解碼。Default 為 SDI。
啟動設定:
- Protected Mode: 啟用或停用 control frame 的 protected format。勾選時欄位啟用（Enable）。Default 為未勾選。
- 啟用 Timestamp: 勾選時欄位啟用（Enable） Timestamp 格式（64-bit／32-bit）。Default 為未勾選；格式常為 64-bit (Default)。
- Block Payload Size: 64-Byte／32-Byte。Default 為 64-Byte (Default)。
- Transmit FCS Validation Enable: 啟用傳輸 FCS 驗證。勾選時欄位啟用（Enable）。Default 為未勾選。
乙太網路設定:
- FCS 以 Byte 順序顯示: 勾選時欄位啟用（Enable）。Default 為未勾選。
- 僅顯示資料: 僅顯示設定 Byte 數（最少 20）。勾選時欄位啟用（Enable）。Default 為未勾選；長度常為 20 Bytes。
- 報告格式: Data 欄最多顯示 Byte 數（8／16／32）；超出換行。Default 為 8 Byte。
- 顯示 Ethernet 封包: 顯示 Address、Data、FCS 等。勾選時欄位啟用（Enable）。Default 為未勾選。
