MDIO (Management Data Input/Output)
MDIO（Management Data Input/Output）稱為乙太網路串列通訊匯流排，由 IEEE 根據乙太網路標準 IEEE802.3（第 22 條款）以及 IEEE802.3ae（第 45 條款）的多項內容所定義，又稱為 SMI（Serial Management Interface）。MDIO 由 MDC、MDIO 兩通道組成。
MDC／MDIO 接錯或 Data Edge 設錯會解碼失敗。通道前綴差異見 Settings。
Protocol Trigger 說明：MDIO Trigger

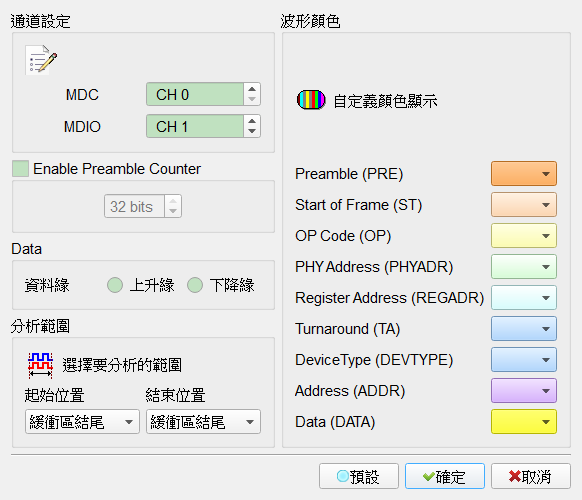

Decode Settings
- MDC: MDIO 資料傳輸之 Clock。
- MDIO: MDIO 資料傳輸之 Data。
- Data Edge: 設定資料欄位由 MDC 上升緣／下降緣擷取。Default 為 Rising。
- Enable Preamble Counter: 可設定 MDIO Preamble 寬度 4–32 Bit。勾選時欄位啟用（Enable）。Default 為未勾選；寬度 32 Bit。

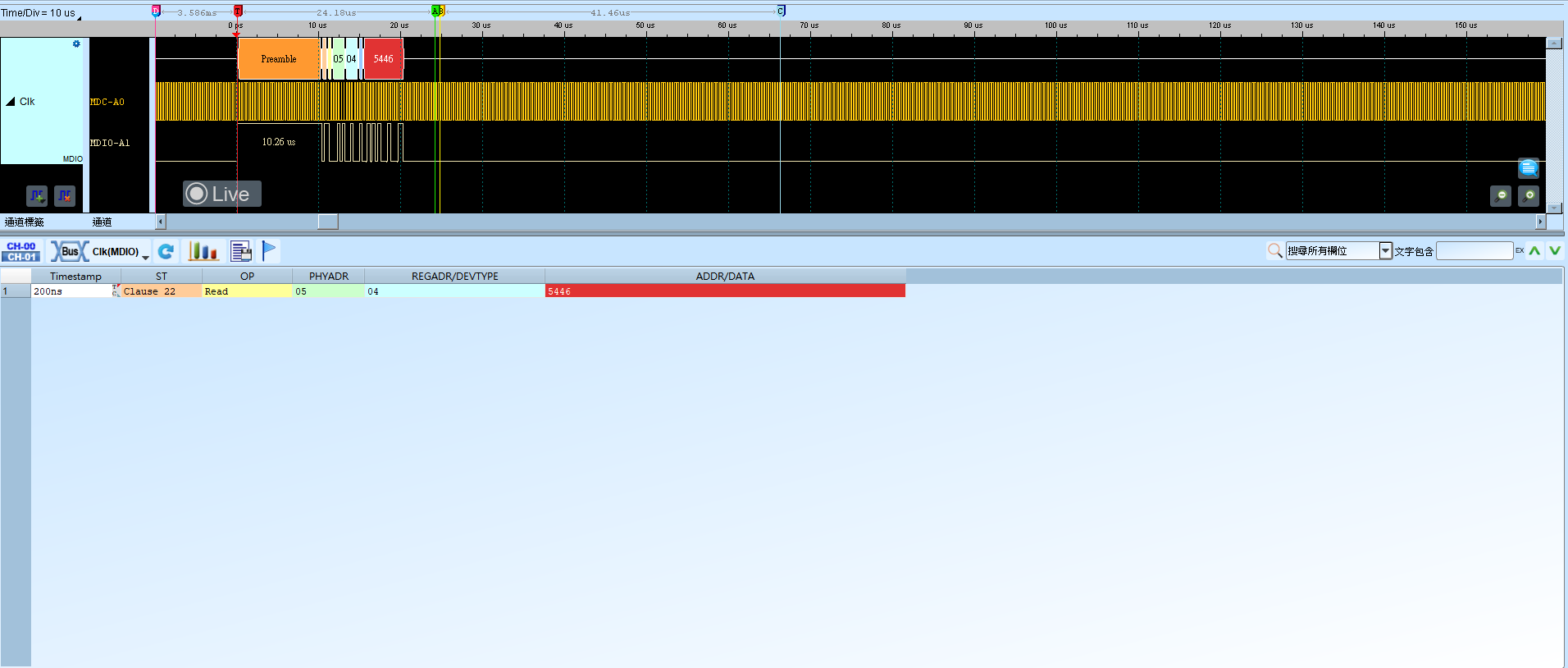

Result
