USB4/TBT3 SB Channel
USB4 透過 Intel Tunneled 相關技術可同時傳送 DisplayPort 影音與 PCIe 訊號，並支援 PD（Power Delivery）快充；向下相容 USB 2.0 與 USB 3.2 Gen1／Gen2，並支援 Thunderbolt 3／4。Sideband（SB）在 USB 3.2 原用於進入 Alt-Mode 後的影像協議溝通（例如 DP Alt-Mode 經 Sideband 傳遞 AUX）。USB4 規格中，Sideband 另用於確認介面連接、通道啟停與初始化，以及進出睡眠模式；經 Thunderbolt 3 連接時則啟用 Thunderbolt Alt Mode。
版本或 Tx／Rx 設定不符時解讀會錯。通道前綴差異見 Settings。

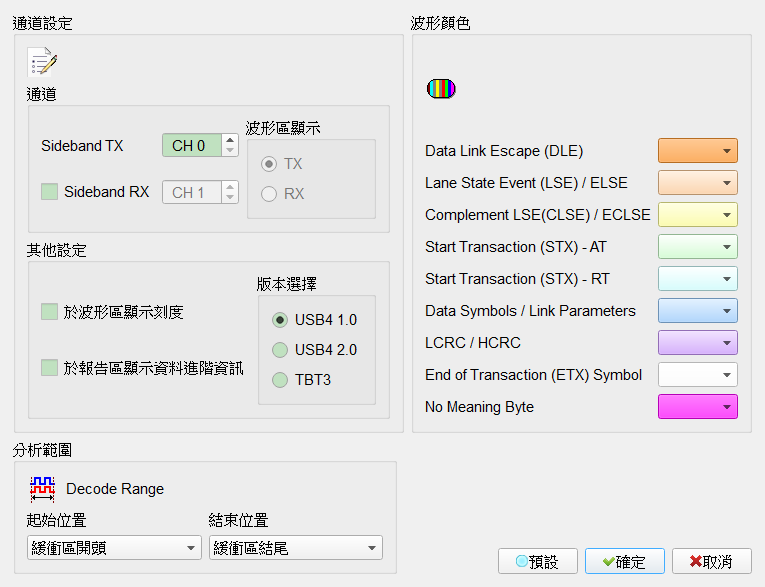

Decode Settings
- 通道設定:
- Sideband TX: 指定待測物接至邏輯分析儀的 TX 通道。
- Sideband RX: 勾選後開啟雙通道分析。勾選時欄位啟用（Enable）。Default 為未勾選。
- 波形區顯示: 顯示 TX 或 RX 解析結果；RX 僅在 Sideband RX欄位啟用（Enable）時可選。Default 為 TX。
- 其他設定:
- 版本選擇: USB4 1.0／USB4 2.0／TBT3。Default 為 USB4 1.0。
- 於波形區顯示刻度: 在波形上顯示刻度。勾選時欄位啟用（Enable）。Default 為未勾選。

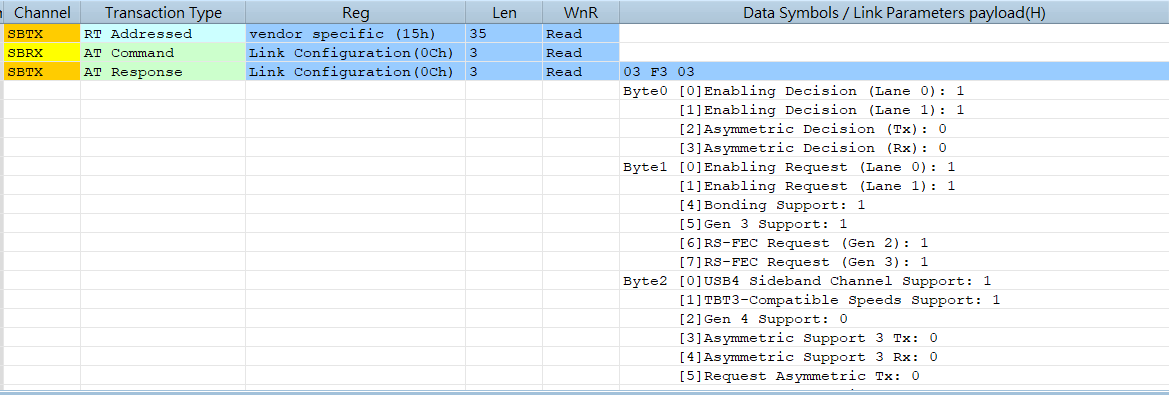

- 於報告顯示資料進階資訊: 除時序排列外，解析各筆 Data Symbol 意義並顯示於報告。勾選時欄位啟用（Enable）。Default 為未勾選。

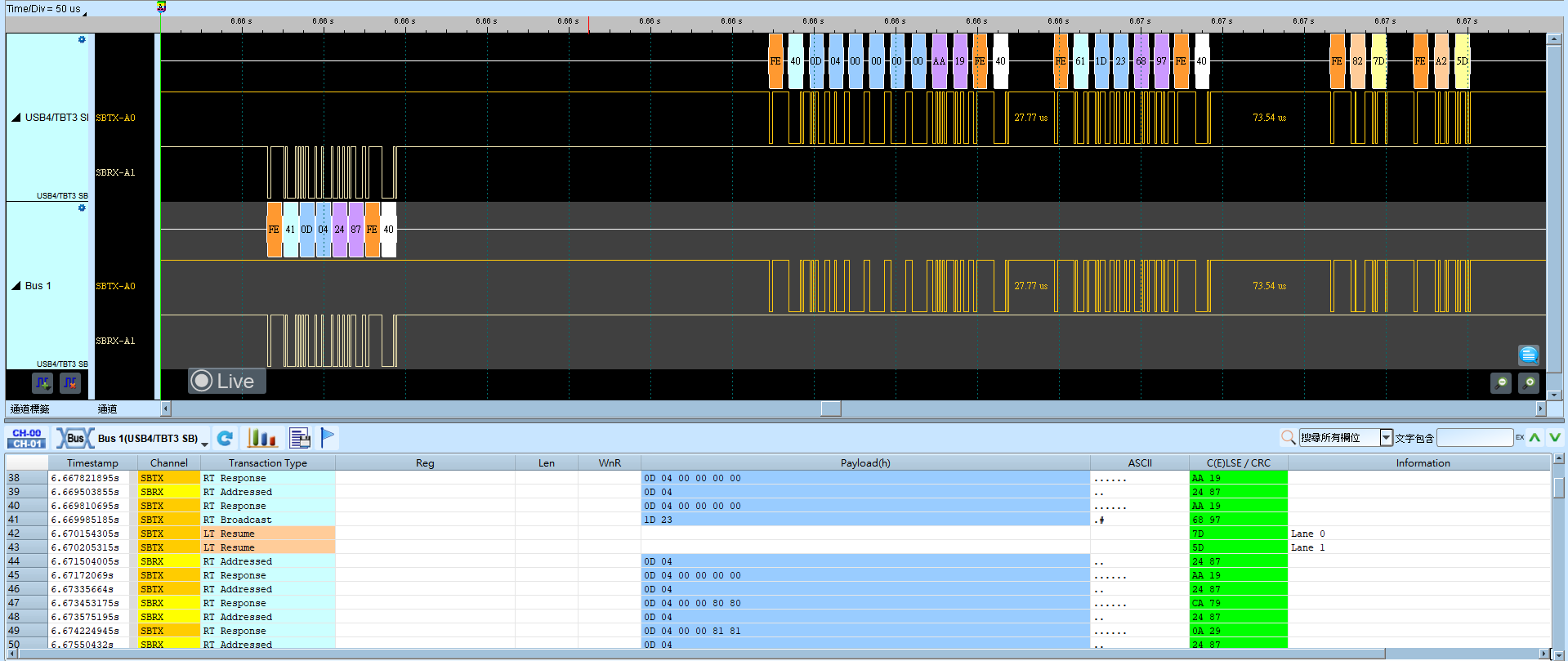

Result
