Profibus (Process Field Bus)

ProfiBus（PROcess Field Bus）於 1987 由德國西門子等十四家公司及五個研究機構所推動，廣泛用於工業控制自動化、交通電力自動化等。ProfiBus 由 3 個部份組成：最早提出的 PROFIBUS FMS（Fieldbus Message Specification）、PROFIBUS DP（Decentralized Peripherals）、PROFIBUS PA（Process Automation）。目前最常使用的是 PROFIBUS DP 和 PROFIBUS PA。

Baud Rate 或 Start bit／位元順序設錯會解碼失敗；建議先用自動偵測。通道前綴差異見 Settings。

Protocol Trigger 說明：PROFIBUS Trigger

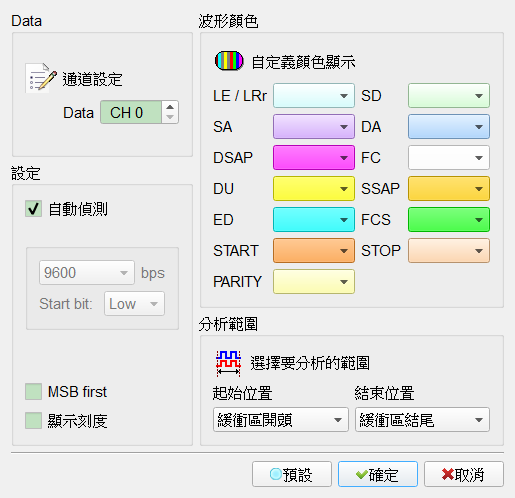

Decode Settings

通道設定: 設定 ProfiBus 訊號通道。
鮑率／自動偵測: 手動設定鮑率，或勾選自動偵測。勾選自動偵測時欄位啟用（Enable）自動偵測功能。Default 為勾選自動偵測；鮑率文字常為 9600。
Start bit: High／Low。Default 為 Low。
MSB first: 設定封包 Start Bit 之後為 MSB；未勾選時欄位啟用（Enable）為 LSB。勾選時欄位啟用（Enable）。Default 為未勾選。
波形中顯示刻度: 在波形區依鮑率顯示刻度。勾選時欄位啟用（Enable）。Default 為未勾選。

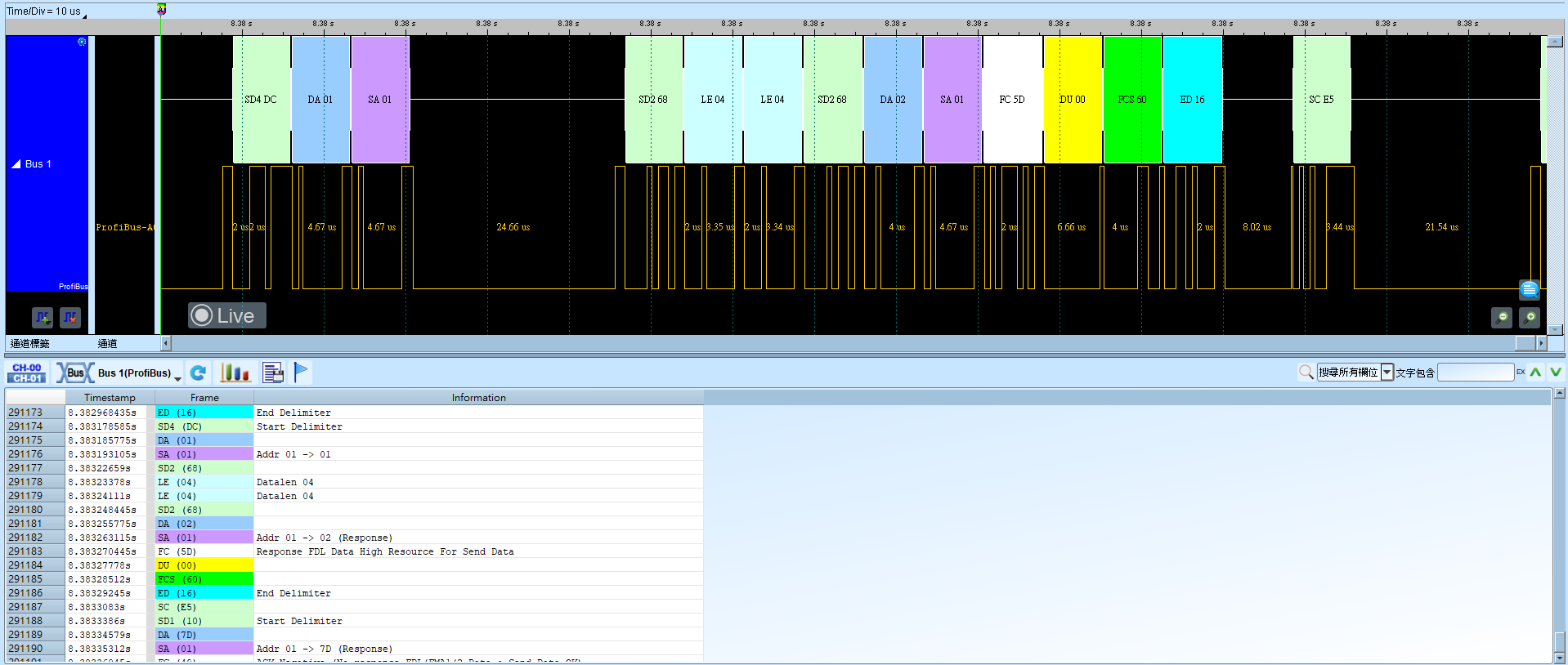

Result
