SPI NAND

SPI NAND Flash Memory 系列使用 SPI／QPI 傳輸協定。SPI NAND 匯流排分析可在檢視訊號時同時查看命令與輸入／輸出匯流排訊息，節省以 SPI 匯流排分析波形的時間。

Vendor／時序／讀取模式與 IC 不符時會解錯。通道前綴差異見 Settings。

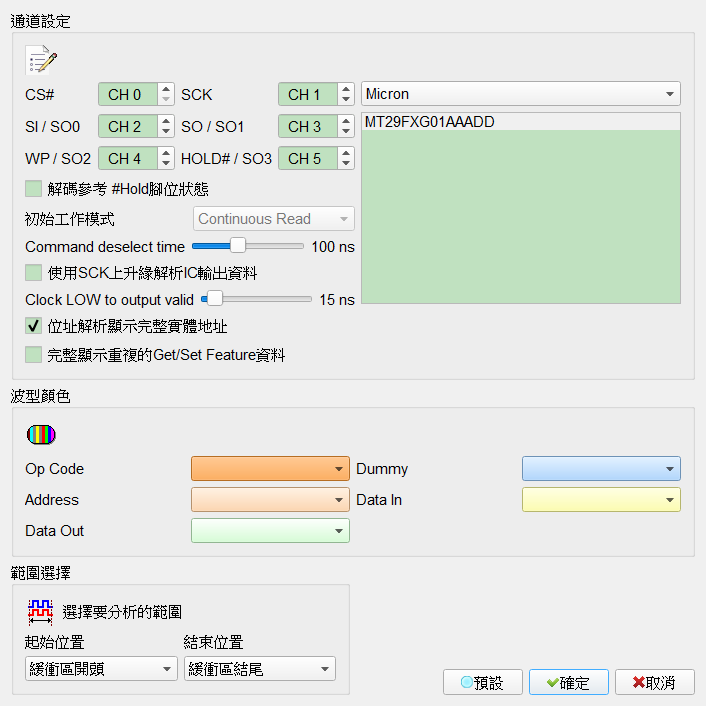

Decode Settings

CS#: Chip Select。
SCLK: Clock。
SIO0 – SIO3: 資料傳輸腳位（含 WP／HOLD#）。
Vendor／IC: 選擇廠商與 IC 型號；切換後可更新預設時序。Default 為 Micron（列表第一筆 IC）。
Start up reading mode: 初始分析讀取狀態（Continuous Read／Buffer Read）。僅 IC 支援 continuous read 時欄位啟用（Enable）。Default 為 Continuous Read。
Command deselect time: 判斷 CS# 無效所需維持時間（tSHSL）。Default 為 50 ns（選 IC 後可能覆寫為該 IC 表列值）。
Clock LOW to output valid: 判斷實際資料位置（tCLQV）。未勾選 Latch on rise 時欄位啟用（Enable）。Default 為 15 ns（選 IC 後可能覆寫）。
Refer to #Hold Status: 解碼時參考 #Hold 腳位狀態。勾選時欄位啟用（Enable）。Default 為未勾選。
Latch IC output data on SCK rise edge: 於 SCK 上升緣 latch 並解析 IC 輸出。勾選時欄位啟用（Enable），並欄位停用（Disable） tCLQV。Default 為未勾選。
Show Calculated Physical Address From Page Address: 顯示由 Page Address 計算的完整實體位址。勾選時欄位啟用（Enable）。Default 為勾選。
Show all repeated Get/Set Feature Data: 完整顯示重複的 Get／Set Feature 資料。勾選時欄位啟用（Enable）。Default 為未勾選。

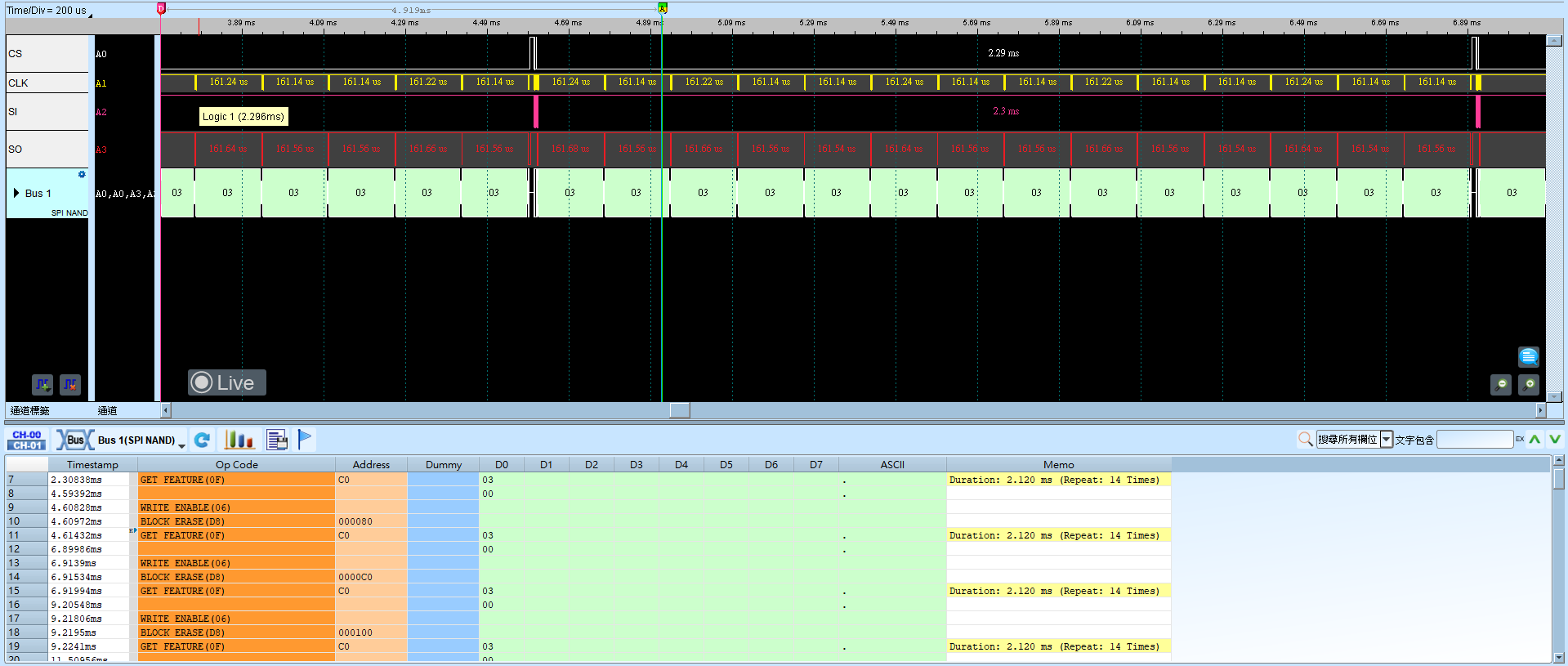

若 Op Code = Get Feature (0F)，報告會自動刪除重複數值並標記 Duration time。
