RGB Interface
RGB Interface 用於 MCU 與 LCD 之間傳輸資料。LCD Panel 由 LCD 控制器驅動，RGB 資料由 MCU 寫入記憶體再傳到 LCD 控制器。可由此介面讀取 RGB 資料以檢視 LCD 畫面。
Format 或同步／資料通道對應錯誤會得到錯誤畫面。通道前綴差異見 Settings。

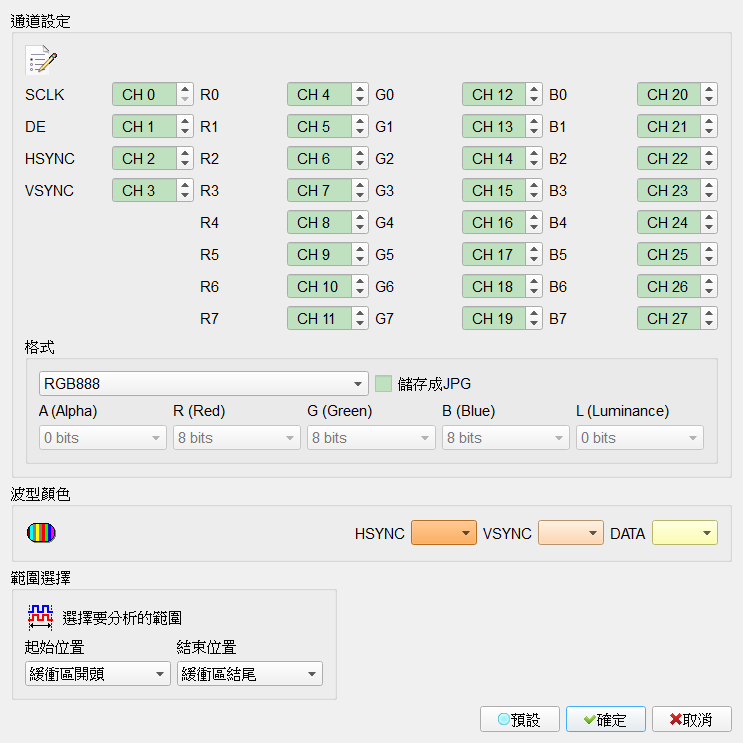

Decode Settings
- 通道設定:
- SCLK: 時脈訊號。
- DE (Data Enable): 開始讀取資料訊號。
- Hsync (Horizontal synchronization): 橫向同步訊號。
- Vsync (Vertical synchronization): 縱向同步訊號。
- R0–7, G0–7, B0–7: RGB 資料腳位。
- Format: 選擇 RGB 格式或 User defined。Default 為 RGB888。
- Save as JPG file: 解碼完成後於工作目錄產生 JPG。勾選時欄位啟用（Enable）（部分亮度／透明度格式會停用此選項）。Default 為未勾選。

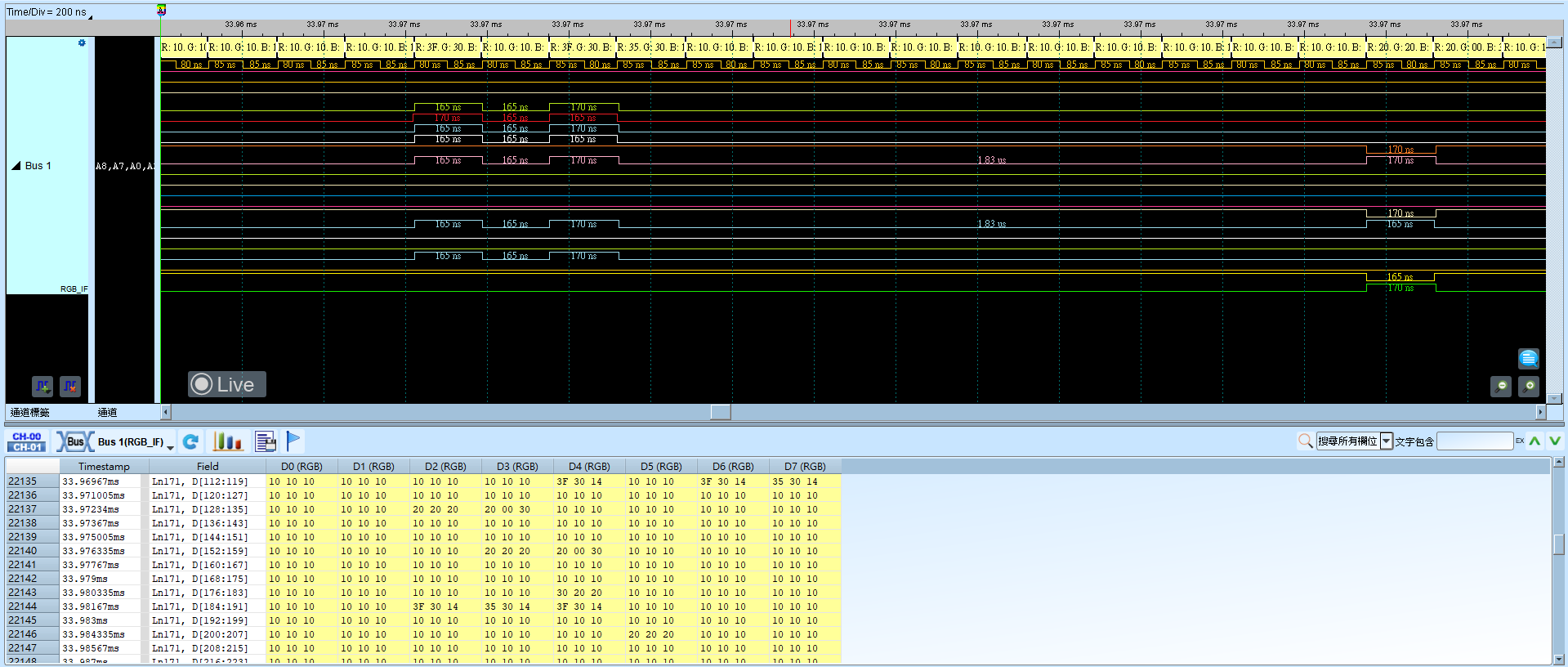

Result
