SDR SDRAM

SDRAM（Synchronous Dynamic Random Access Memory）同步動態隨機存取記憶體，其特色能夠與 Host 同步記憶體的時脈；由於只能在 Rising edge 傳輸資料，SDRAM 亦可稱為 SDR SDRAM（Single Data Rate SDRAM）。

SDRAM 與現行電腦使用的 DDR SDRAM 結構有所不同；DDR（Double Data Rate）其實指的是 DDR SDRAM（Double Data Rate SDRAM），表示 Rising／Falling edge 都可傳輸資料。

由於所需通道數較多以及訊號速度較快，此 Decode 僅於 LA3000+、LA4000+ 或 BusFinder 機種提供。另外，此 Decode 僅支援 SDR SDRAM 分析，不支援 DDR SDRAM。

通道前綴差異見 Settings。

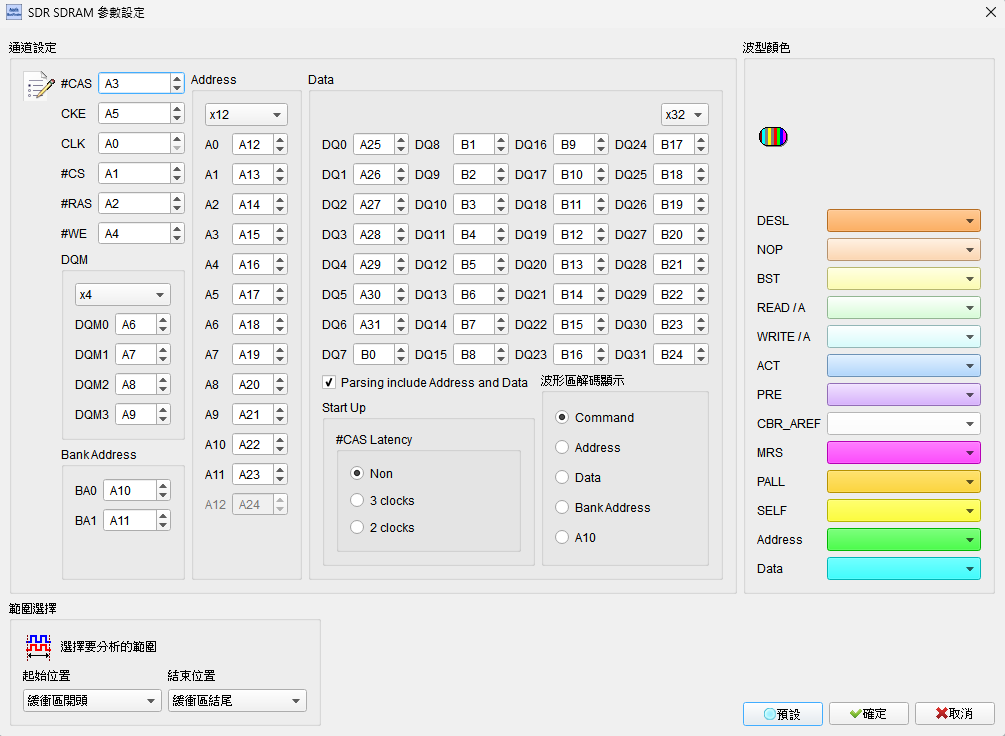

Decode Settings

通道設定: 設定 SDRAM 訊號接在邏輯分析儀上的通道（含 #CAS、CKE、#CS、#RAS、#WE、A10 以及 Address／Data／DQM 等，依是否完整解析而定）。
Parsing include Address and Data: 勾選時欄位啟用（Enable），包含所有 SDRAM 腳位做完整分析。未勾選時僅做 Command 簡易分析（接 #CAS、CKE、#CS、#RAS、#WE、A10 共 6 通道即可），可降低接線數，但無法得知 Address、Data 等狀態，只適合初級分析。Default 為勾選。
DQM／Address／Data 寬度: 選擇 DQM（x1／x2／x4）、Address（x12／x13）、Data（x32／x16／x8／x4）。Default 為 DQM x4、Address x12、Data x32。
Startup — #CAS Latency: 設定 SDRAM 讀操作延遲（Non／2 clocks／3 clocks）。Default 為 Non。
波形區解碼顯示: SDRAM 狀態很多，無法一次全部顯示；選擇波形區要查看的項目（Command／Address／Data／Bank Address／A10）。同一時間若要查看多項，可新增多組相同的 SDRAM 解碼並分別設定顯示方式。Default 為 Command。

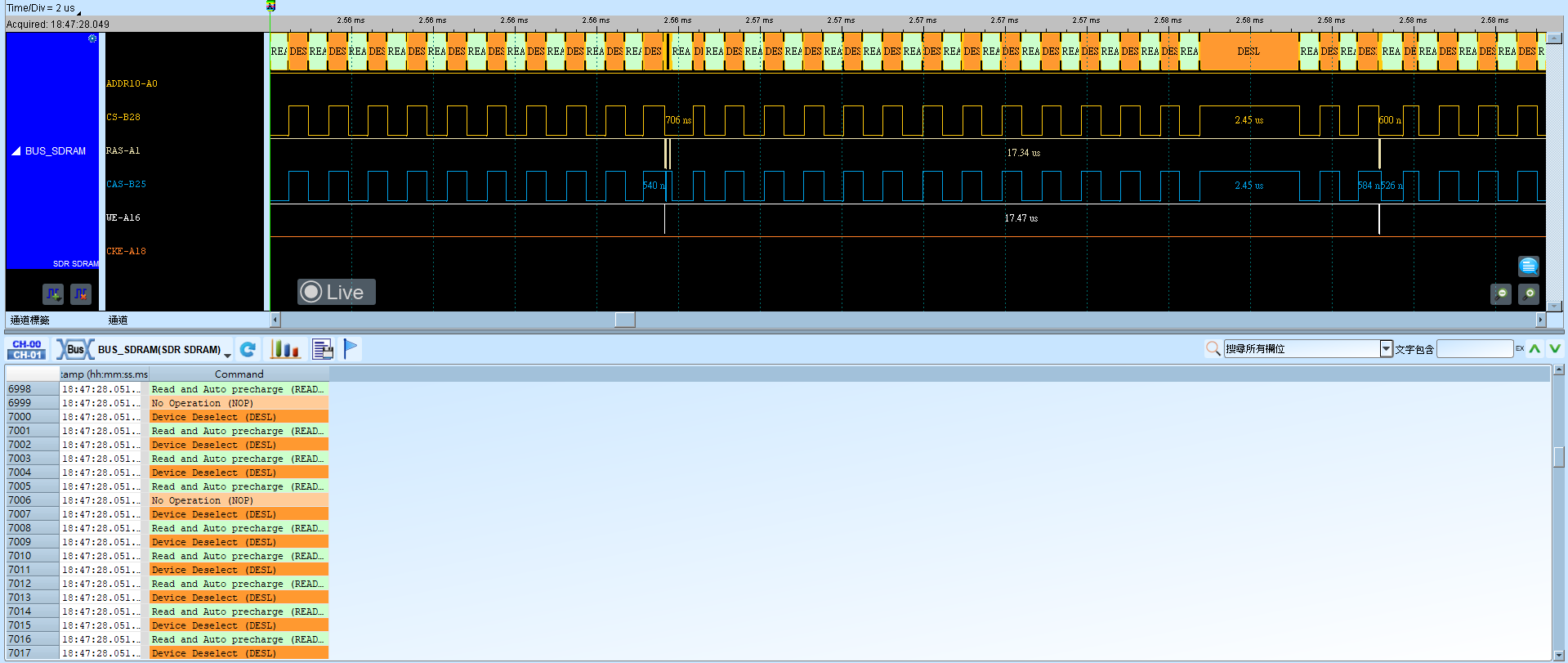

未勾選 Parsing include Address and Data（圖一）：

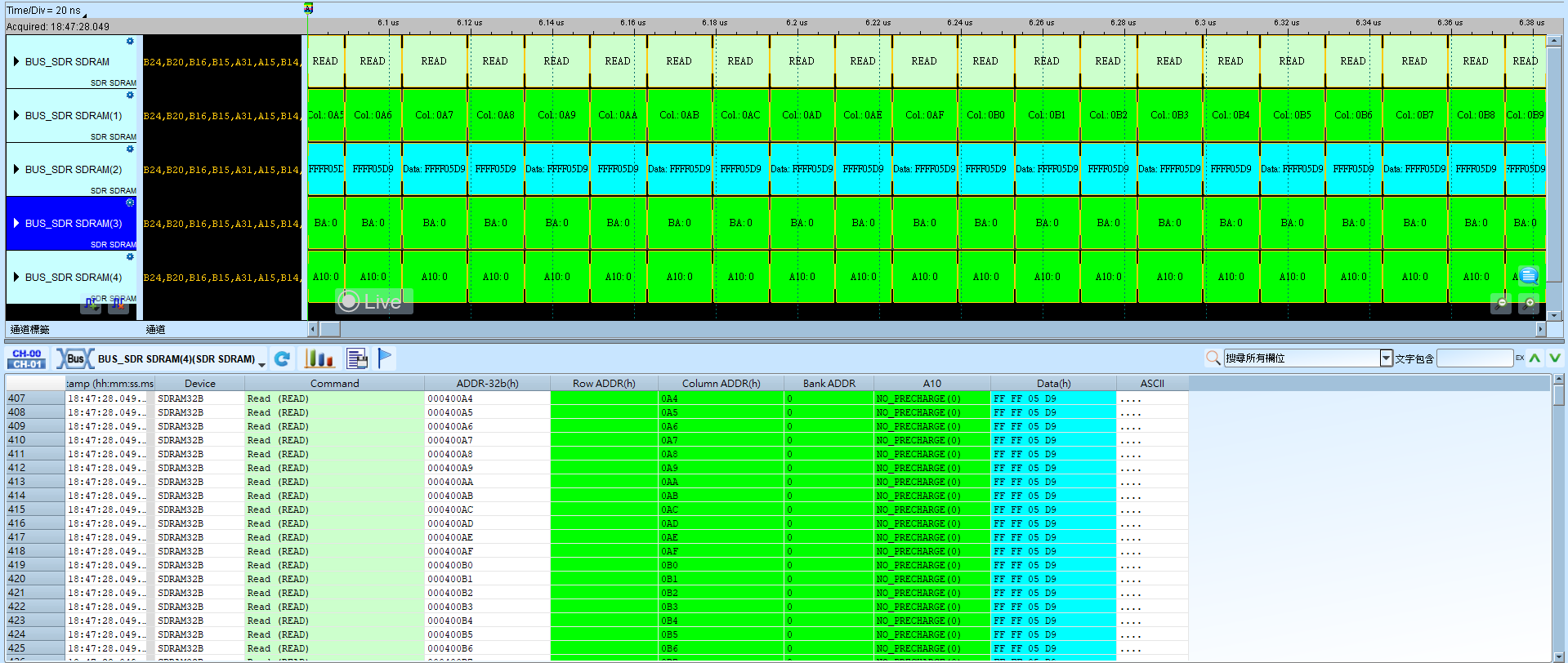

勾選 Parsing include Address and Data（圖二）：
