Serialized IRQ
Serialized IRQ／Data 是以 PCI-Clock 與 IRQSER 兩線組成、用以傳遞中斷狀態的通訊協定。一個 IRQSER Cycle 基本上包含三個部分：Start、IRQ／Data 與 Stop Frame。運作模式區分為 Continuous mode 與 Quiet mode；Continuous mode 下 Start Frame 來源不受限，Quiet mode 下只有 Host 能產生 Start Frame 訊號。
通道前綴差異見 Settings。

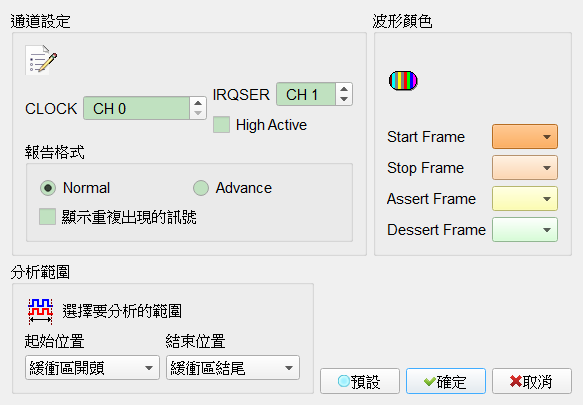

Decode Settings
- CLOCK: PCI Clock 訊號通道。
- IRQSER: IRQSER 訊號通道。
- Normal: 將同一個 Frame 的訊號展開在同一行。Default 為選取此模式。
- Show repeat frame: 顯示重複訊號。勾選時欄位啟用（Enable）（僅 Normal 模式可用）。Default 為未勾選（隱藏重複訊號）。
- Advance: 將一個 Frame 中所有 IRQ／Data 訊號攤開在不同行。
- High Active: 調整數值判斷條件為 High Active。勾選時欄位啟用（Enable）。Default 為未勾選。
Result

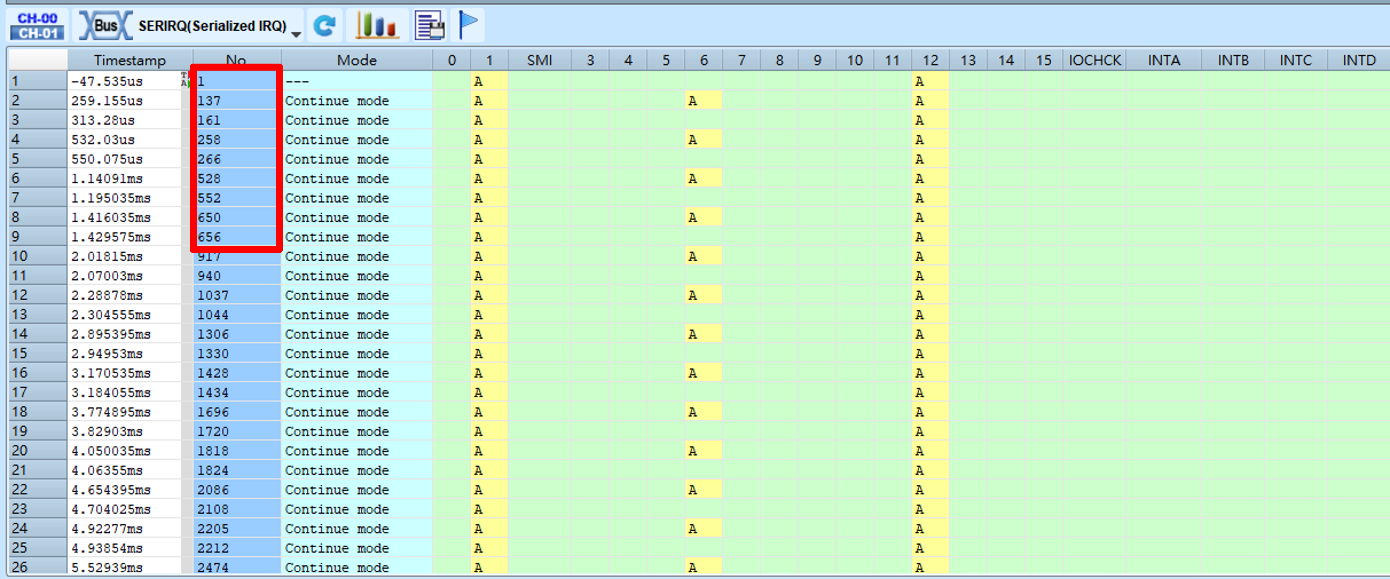

Normal mode（隱藏重複訊號）：

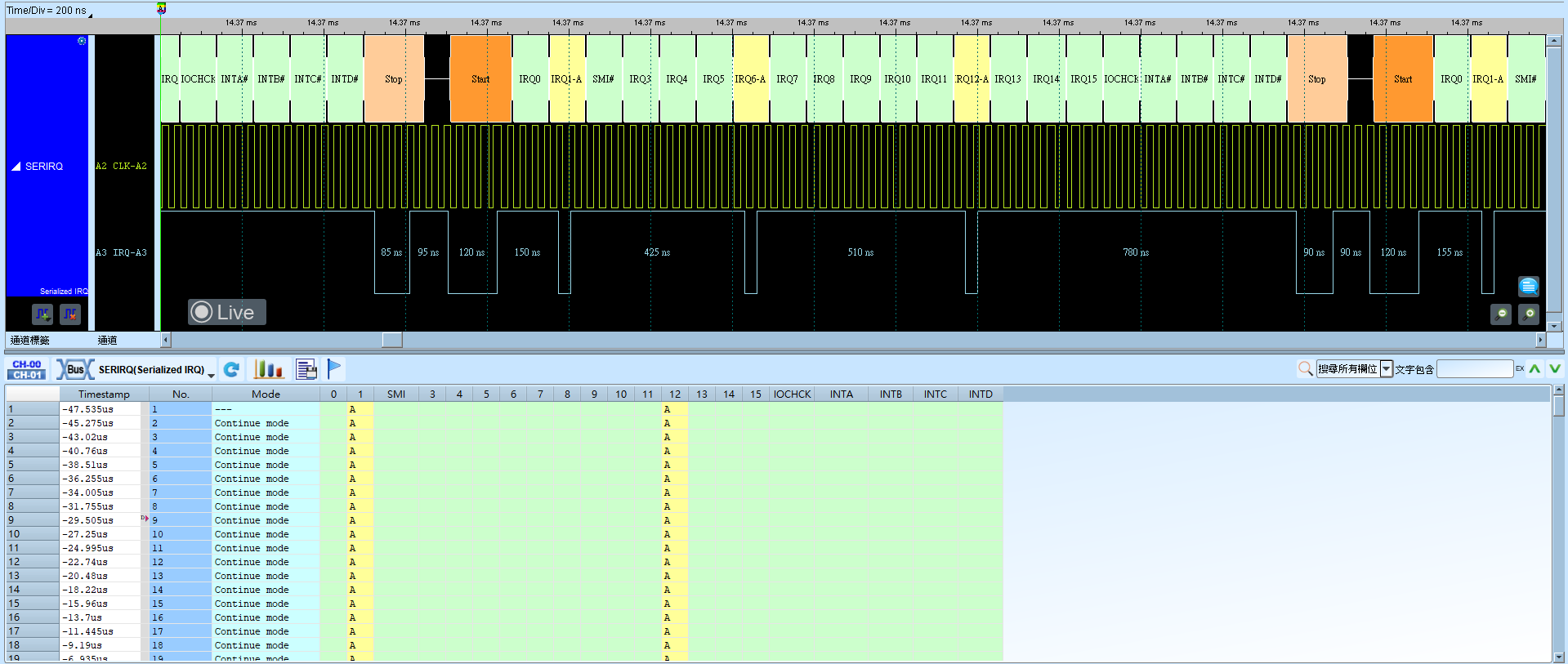

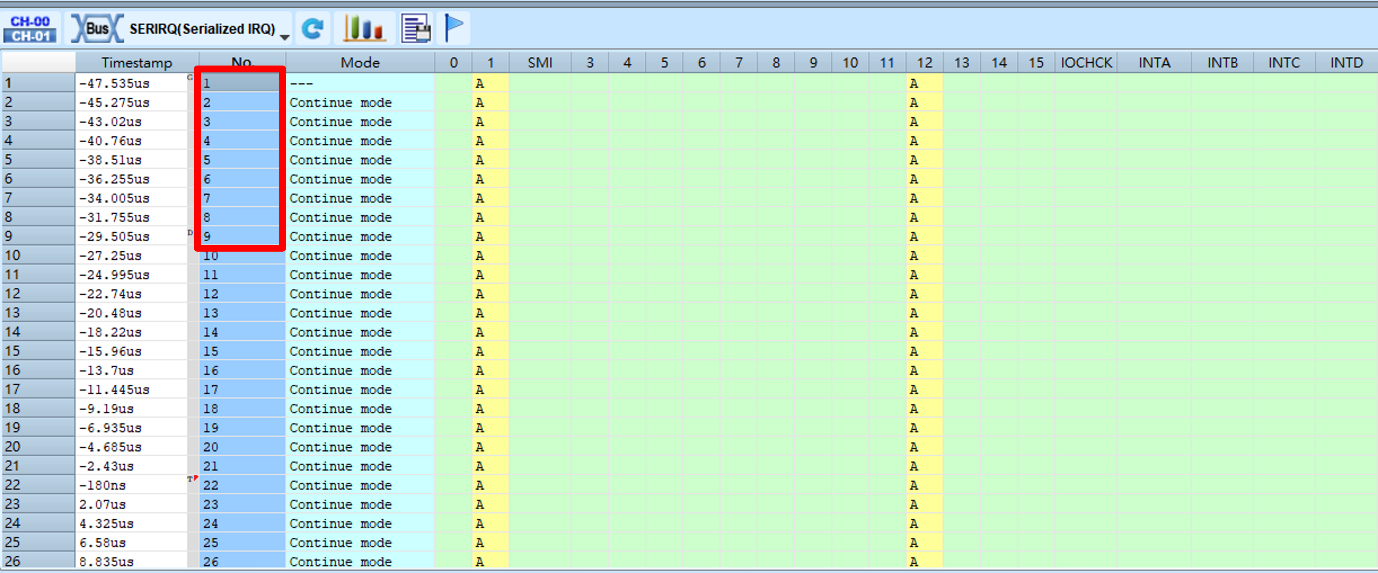

Normal mode（顯示重複訊號）：

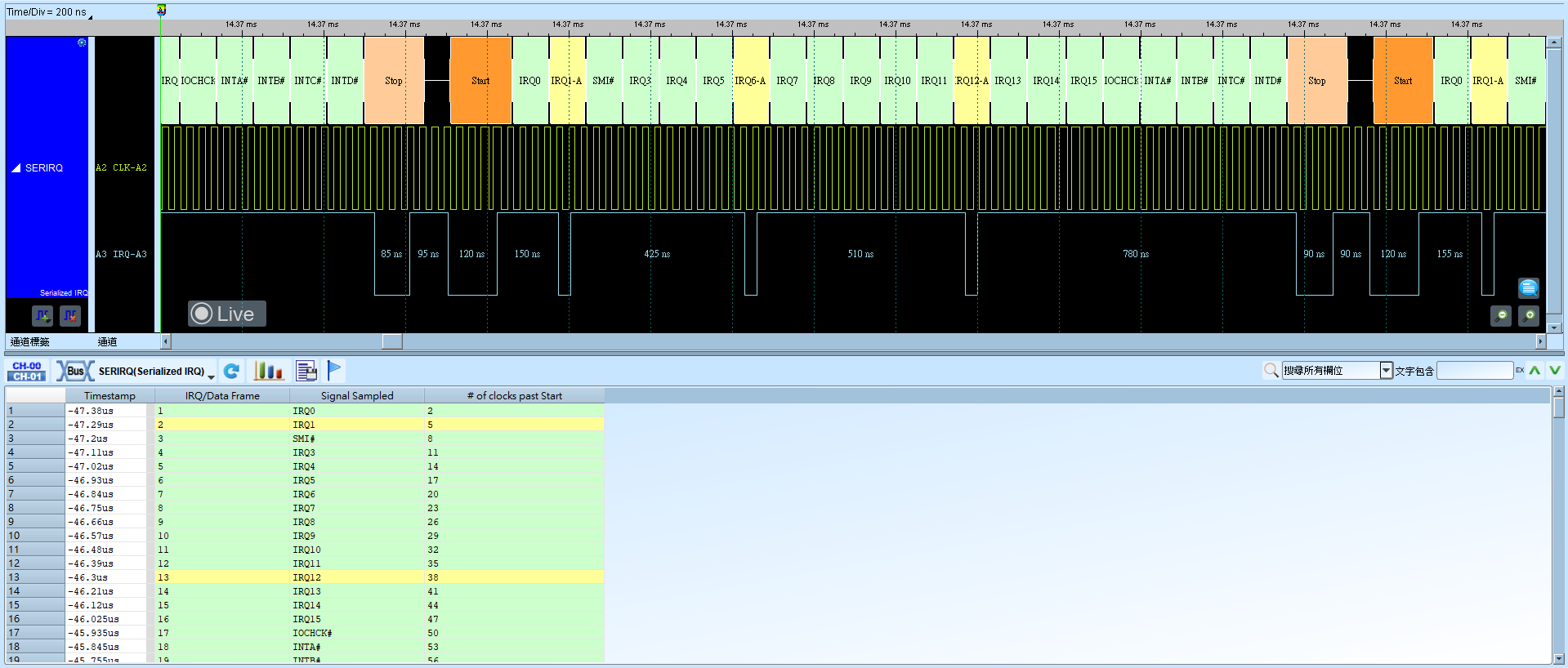

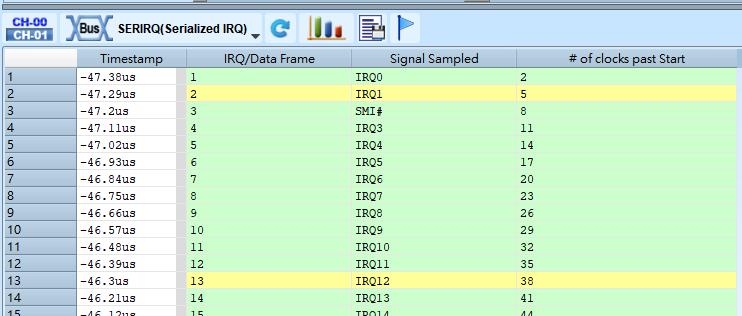

Advance mode：
