Mini/Micro LED

Mini LED 晶粒定位在 100–200 μm，Micro LED 則是定位在 50 μm 以下之顯示面板。

DCLK／Data／LE、Model 或時序選項設錯會解碼失敗。通道前綴差異見 Settings。

Protocol Trigger 說明：Mini/Micro LED Trigger

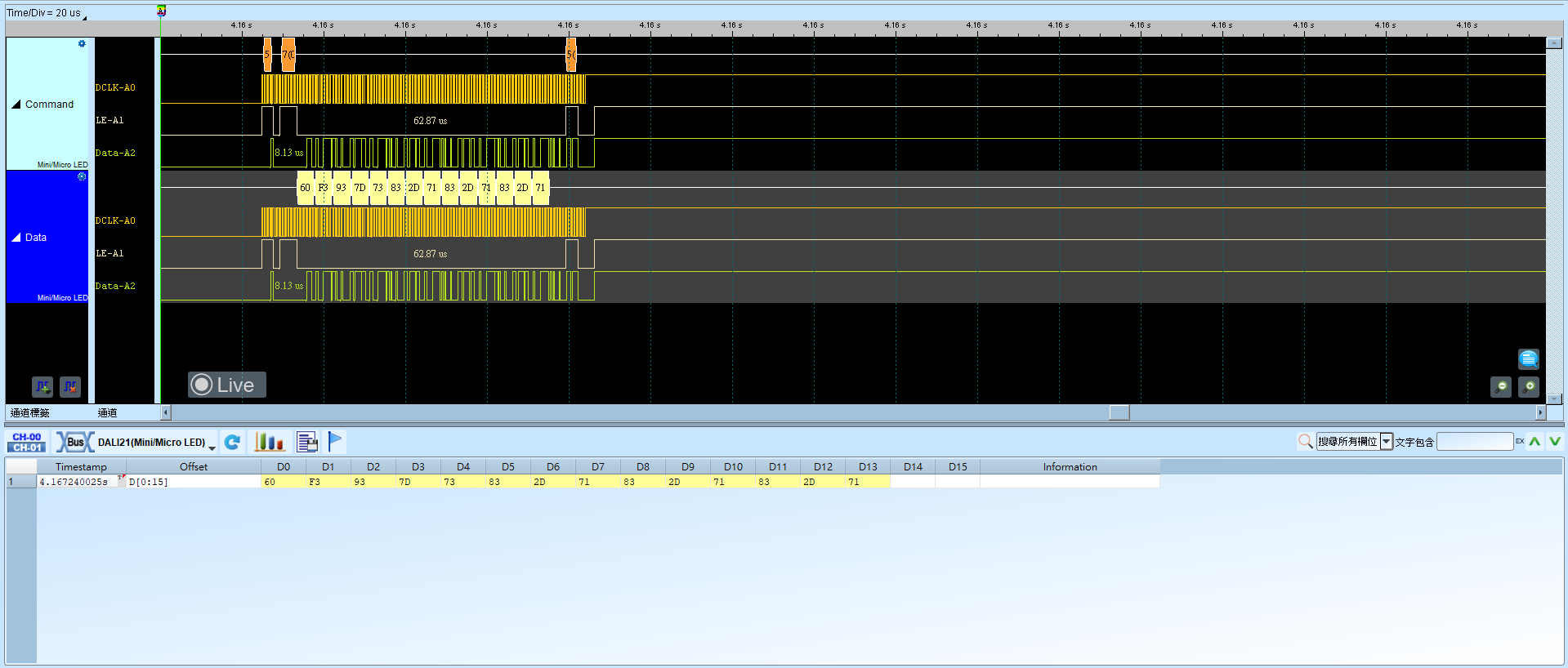

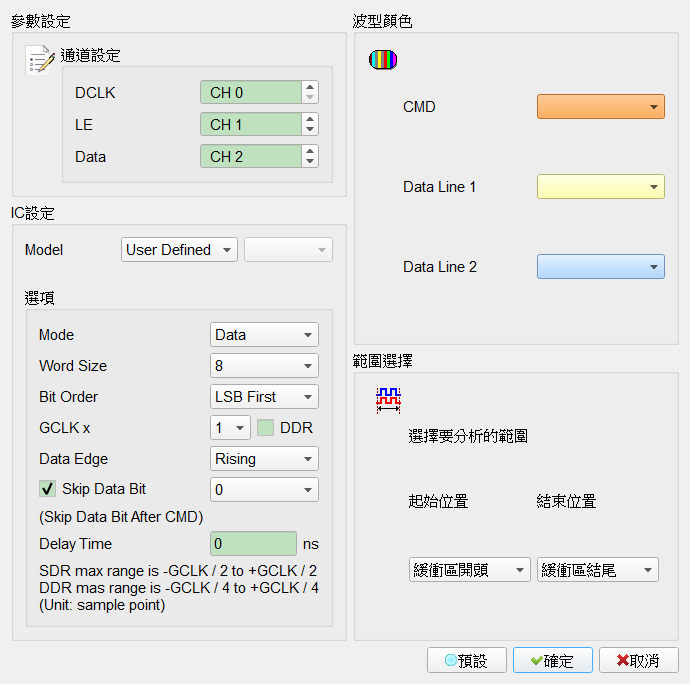

Decode Settings

通道設定:
- DCLK: CLK 通道。
- Data: Data 通道。
- LE: 切換命令與資料所使用通道。
IC 設定:
- Model: 設定 IC 的型號，目前支援 ICND、MBI 和使用者自定義（User Defined）；選定型號後，可以再精選 IC 的編號。Default 為 User Defined。
- Mode: 設定 IC 的 Mode，可為 Data 或 Command。Default 為 Data。
- Word size: 設定組合資料之長度（8–16）。Default 為 8。Model 為 User Defined 時欄位啟用（Enable）。
- Bit order: 選擇資料排列為 LSB First／MSB First。Default 為 LSB First。Model 為 User Defined 時欄位啟用（Enable）。
- GCLK: 設定模擬之 CLK 為 DCLK 的倍率（1／2／4／8）。Default 為 1。Model 為 User Defined 時欄位啟用（Enable）。
- DDR: DDR 模式。勾選且 Model 為 User Defined 時欄位啟用（Enable）。Default 為未勾選。
- Data Edge: 設定 latch 位置（Rising／Falling）。Default 為 Rising。Model 為 User Defined 時欄位啟用（Enable）。
- Skip Data Bit: 可設定資料開始位置，位於 LE falling 後方幾個 bit（0–15）。勾選且 Model 為 User Defined 時欄位啟用（Enable）。Default 為勾選，0。
- Delay time: 設定資料 lead／delay 之時間。Default 為 0。Model 為 User Defined 時欄位啟用（Enable）。
