QSPI (Queued Serial Peripheral Interface)

QSPI 為 SPI 的加強版，加強 DATA 傳輸量；QSPI 的資料線為雙向，並採並列傳輸。

CS、Latch Edge、Bus Width 或位元順序設錯會解碼失敗。通道前綴差異見 Settings。

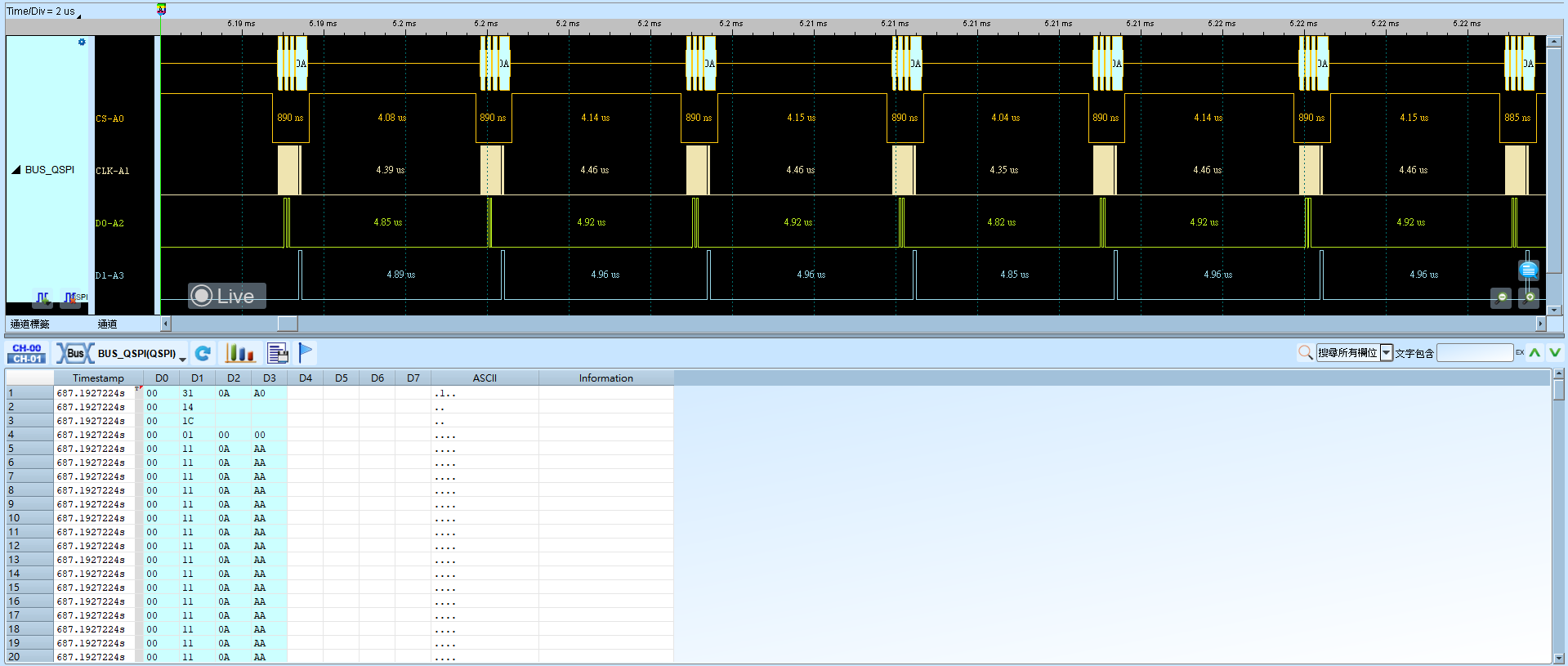

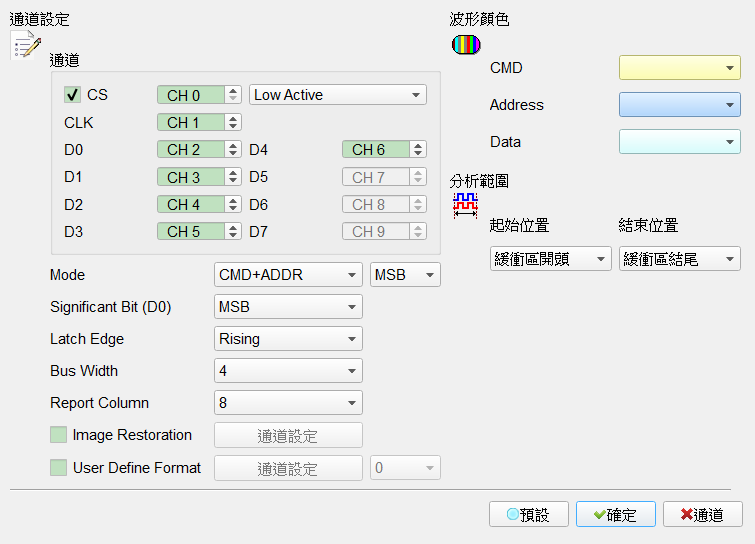

Decode Settings

通道設定:
- CS: Chip select。啟用後於 CS 作用邊緣開始擷取。勾選時欄位啟用（Enable）。Default 為勾選，Low Active。
- CLK: DUT 的 Clock 通道。
- D0–D7: 資料通道（數量依 Bus Width）。
Mode: CMD+ADDR／CMD／DATA。Default 為 CMD+ADDR。
Significant Bit (D0)／CMD MSB: 資料（與 CMD）排列為 MSB 或 LSB。以 Bus Width = 4 MSB 為例：D0 D1 D2 D3…；LSB：D3 D2 D1 D0…。Default 為 MSB。
Latch Edge: Rising／Falling／Both。Default 為 Rising。
Bus Width: 資料線 1／2／4／8。Default 為 4。
Report Column: 報告區 8／16 欄。Default 為 8。
Image Restoration: 將解析波形另存為圖片，可額外讀取設定檔。勾選時欄位啟用（Enable）。Default 為未勾選。
User Define Format: 使用者自訂解析格式，可額外讀取設定檔。勾選時欄位啟用（Enable）。Default 為未勾選。Image Restoration 與 User Define Format 不可同時啟用。
