IDE (Integrated Device Electronics)
IDE（Integrated Device Electronics）整合式磁碟電子介面，簡稱 IDE，是一種使用於電腦用硬碟機（hard disks）、固態硬碟（solid-state drives）、光碟機（CD-ROM）等等之標準傳輸介面。IDE 最早由美國 Western Digital 公司使用此名稱進行其硬碟銷售業務。其正式的規格名稱是 ATA／ATAPI（Advanced Technology Attachment／AT Attachment Packet Interface）介面。由於硬碟的容量增加、傳輸速度提升需求及各種儲存裝置不斷推陳出新，使 ATA 規格持續增訂。在 1998 年，ATA-4 增加了 ATAPI 規格，使 ATA 可以連結光碟機及其他儲存媒體。在 2003 年，發表了 SATA（Serial ATA）規格，使原來的並列 ATA 追溯更名為 PATA（Parallel ATA）以資區別。
分析 IDE，因為是並列傳輸，需使用較多的通道，因此我們須將其分為三個類型。
一般通道（11 pin）: 其訊號為 DASP-、DIOR-:HDMARDY-:HSTROBE、DIOW-:STOP、DMACK-、DMARQ、INTRQ、IORDY:DDMARDY-:DSTROBE、PDIAG-:CBLID-、RESET-、CSEL 及 IOCS16-。
暫存器通道（5 pin）: 其訊號為 CS(0:1)- 及 DA(2:0)。
資料通道（16 pin）: 其訊號為 DD(15:0)。

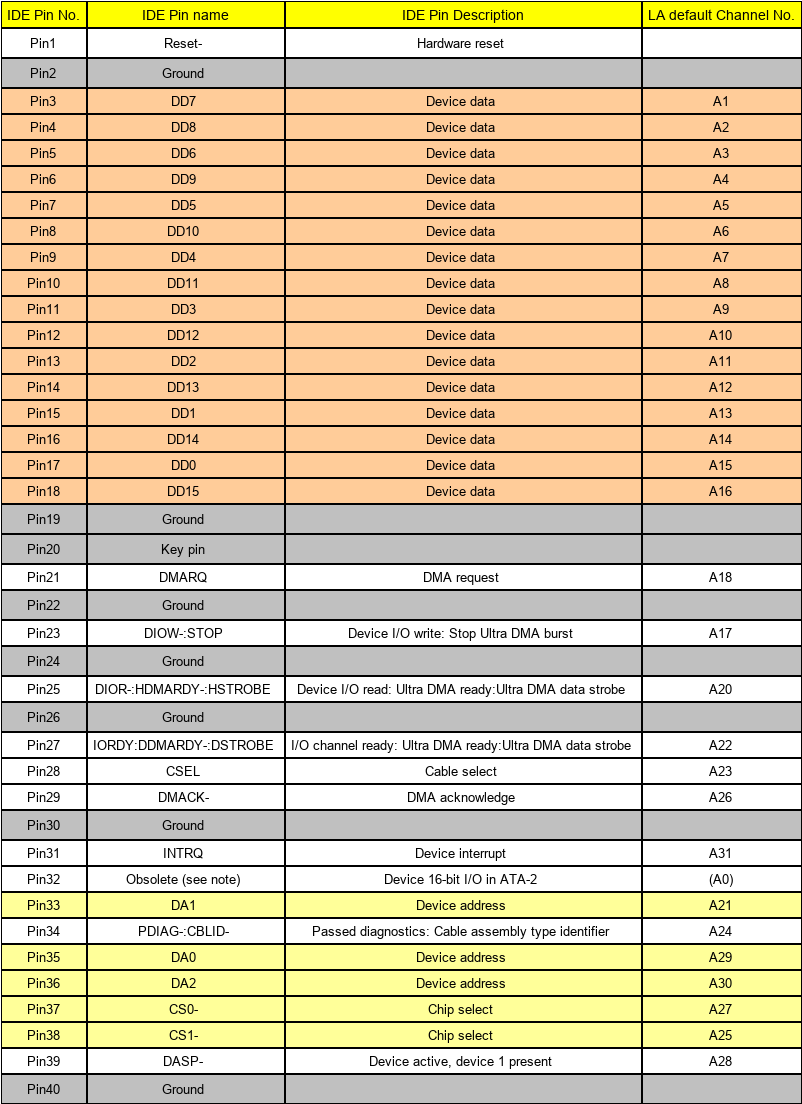

我們建議 IDE bus 與邏輯分析儀之接線圖如下：
傳輸模式 設錯可能影響命令解讀；未正確指定時分析仍可進行。通道前綴差異見 Settings。

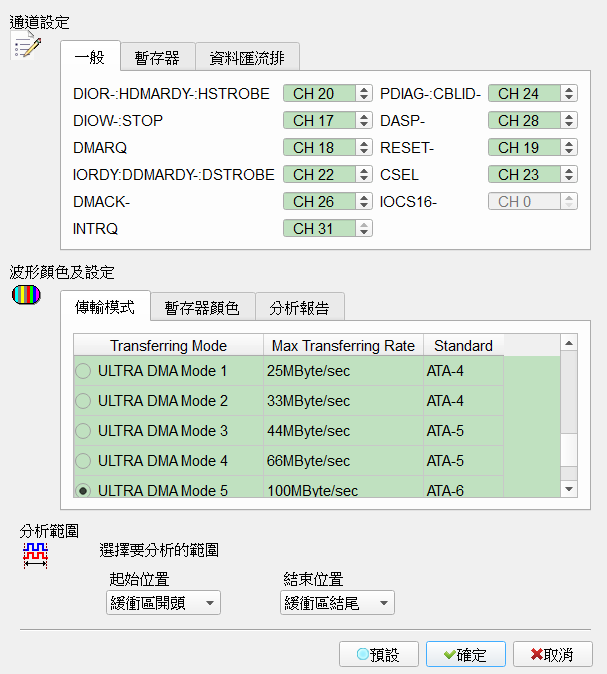

Decode Settings
- 通道選擇: 設定待測物上各個訊號端接在邏輯分析儀的通道編號。區分為 3 個頁面（一般、暫存器及資料匯流排）來進行定義。
- 傳輸模式: 指定待測裝置會使用的規格，以便於 IDE 分析時可以正確解釋命令。若沒正確指定，分析亦可進行。Default 為 ULTRA DMA Mode 6。選取 UDMA Mode 6 時 IOCS16 通道欄位停用（Disable）。
- 分析報告: 指定在顯示報告視窗只顯示哪些暫存器。例如資料暫存器未勾選時，有關於資料暫存器的資料就不會出現在報告視窗。勾選時該暫存器欄位啟用（Enable）。Default 為全部勾選（Command、Alternate、Status、Sector Count、LBA Low／Mid／High、Features、Error、Dev Ctrl、Device、Data）。

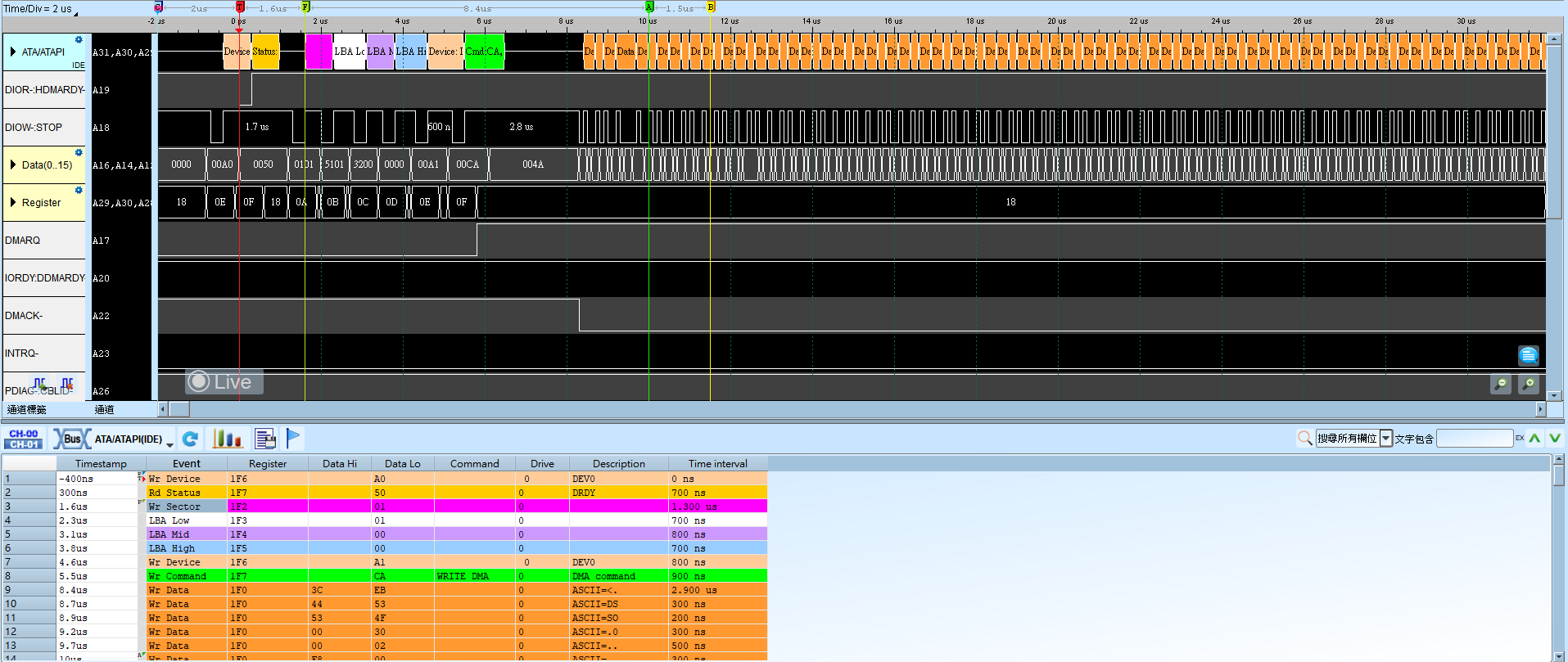

Result
