PSI5 (Peripheral Sensor Interface 5)
PSI5(Peripheral Sensor Interface 5)是開放的車用感測器介面，用來將周邊感測器連接至電子控制單元(ECU)。它廣泛應用於安全相關與感測器密集的車載系統，並以少量訊號線提供穩定、具成本效益的數位通訊。
在邏輯分析儀中，PSI5 解碼外掛可依擷取波形重建感測器訊框結構，讓您檢視時序、資料欄位與錯誤檢查結果，無需手動解讀匯流排。
Bit Rate、Polarity、Manchester 或 Version 設錯會解碼失敗。通道前綴差異見 Settings。

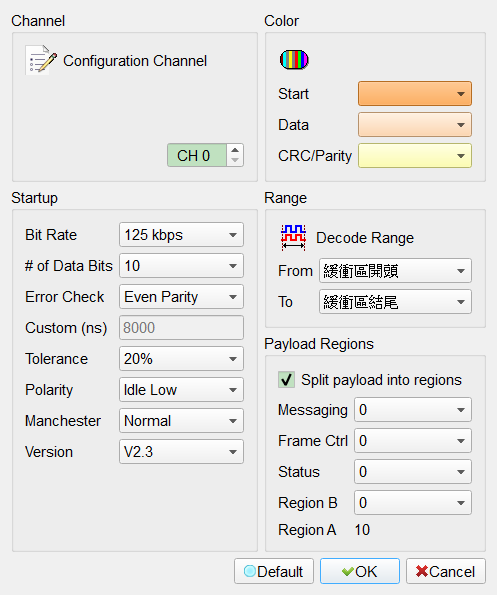

Decode Settings
- Channel: 指定 PSI5 資料訊號通道（介面標籤可能顯示為 Configuration Channel）。
- Color: 設定 Start、Data、CRC/Parity 在波形上的顯示顏色。
- Startup:
- Bit Rate: 125 kbps／189 kbps／Custom。Default 為 125 kbps。
- Custom (ns): Bit Rate 為 Custom 時的位元週期（ns）。僅在 Custom 時欄位啟用（Enable）。重設時Default 文字為 8000。
- # of Data Bits: 每個感測器訊框的資料位元數。Default 為 10。
- Error Check: Even Parity／Odd Parity／CRC-3／None。Default 為 Even Parity。
- Tolerance: 位元偵測允許的時序誤差。Default 為 20%。
- Polarity: Idle Low／Idle High。Default 為 Idle Low。
- Manchester: Normal／Inverted。Default 為 Normal。
- Version: PSI5 協定版本（V1.3／V2.0／V2.1／V2.2／V2.3）。Default 為 V2.3。
- Payload Regions:
- Split payload into regions: 將 payload 拆成 Messaging、Frame Ctrl、Status、Region A、Region B。勾選時欄位啟用（Enable），並啟用各區域寬度控制。Default 為勾選。
- Messaging／Frame Ctrl／Status／Region B: 啟用拆分後的選擇性區域寬度。Default：Messaging 0、Frame Ctrl 0、Status 0、Region B 0（Region A 佔剩餘資料位元）。
Result

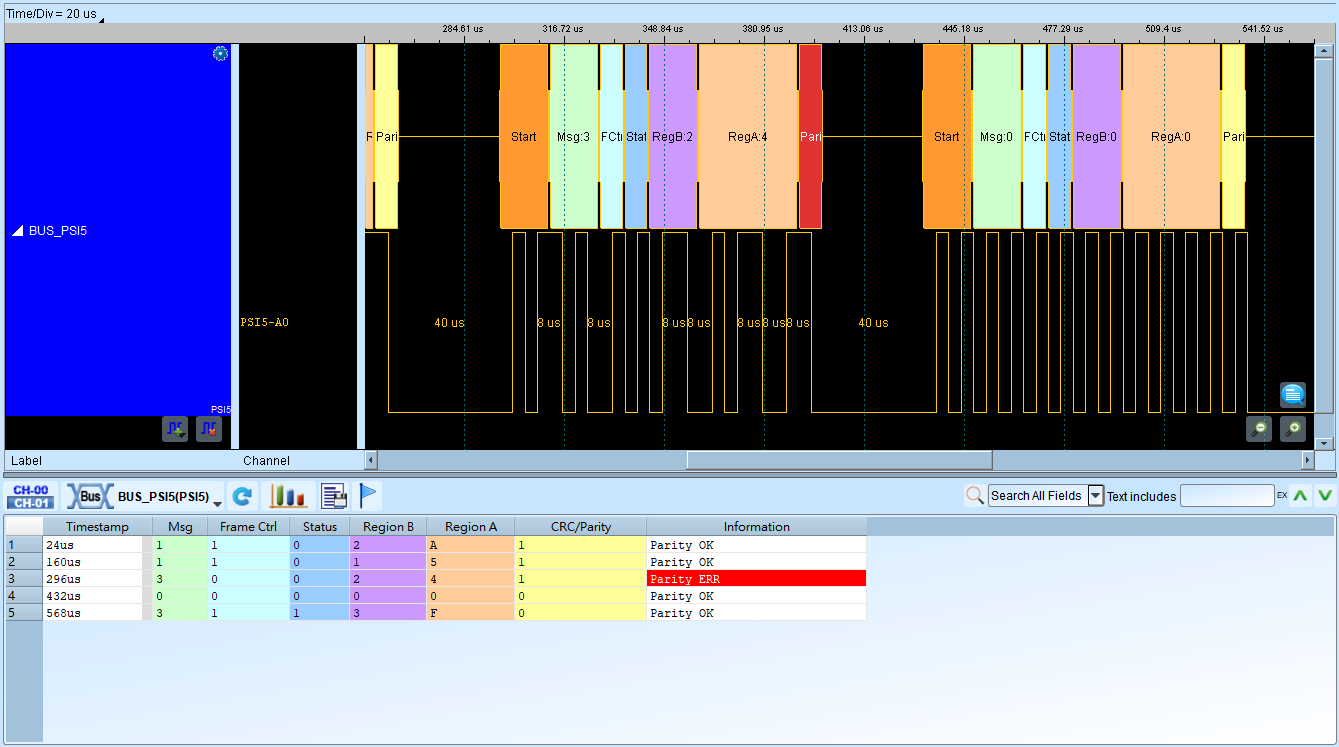

PSI5 解碼範例:
