MIPI CSI LP (MIPI Camera Serial Interface LP Mode)
MIPI CSI（Mobile Industry Processor Interface Camera Serial Interface）是一種標準化的數據傳輸協議，專門用於將影像感測器（如相機模組）與處理器（如手機、平板電腦或嵌入式設備）連接。它是由 MIPI 聯盟制定的，旨在提供高效、低功耗且高速的數據傳輸通道。
Dp／Dn、HS 模式通道或 Advanced Decode 選項設錯會解碼失敗。通道前綴差異見 Settings。

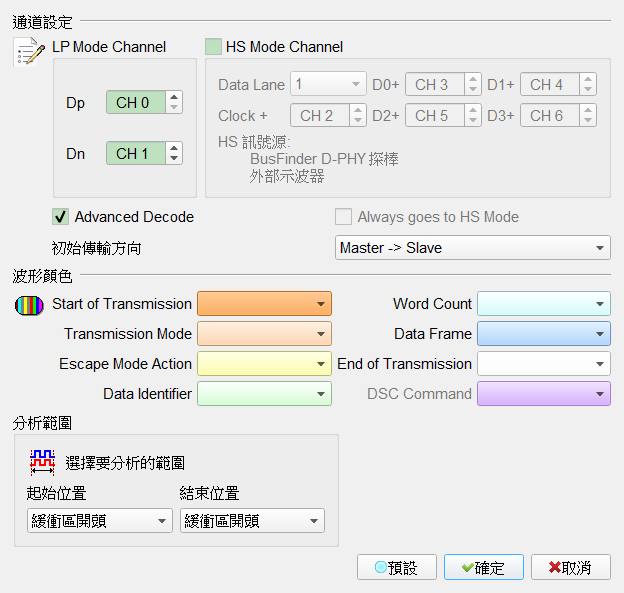

Decode Settings
- Dp, Dn: CSI-LP 模式的訊號通道。
- HS Mode Channel: 啟用 HS 模式通道設定。勾選時欄位啟用（Enable）未勾選。
- Data Lane: CSI-HS 模式下的 Data Lane 數量（1–4）。Default 為 1。勾選 HS Mode Channel 時欄位啟用（Enable）。
- Clock+, D0+, D1+, D2+, D3+: CSI-HS 模式的訊號通道。依 Data Lane 於勾選 HS Mode Channel 時欄位啟用（Enable）。
- Always goes to HS Mode: 忽略 CSI-LP 模式下 Dp 及 Dn 的狀態，一律將資料判讀為 HS-Mode。勾選時欄位啟用（Enable）（需先勾選 HS Mode Channel）。Default 為未勾選。
- Advanced Decode: 將資料依照 CSI 格式解碼。勾選時欄位啟用（Enable）。Default 為勾選。
- Show DCS Command: 將 DCS Command 資料解碼。勾選時欄位啟用（Enable）（需先勾選 Advanced Decode）。Default 為未勾選。
- 初始傳輸方向: Master → Slave／Slave → Master。Default 為 Master → Slave。
- Invert Waveform: 反轉波形。勾選時欄位啟用（Enable）。Default 為未勾選。
