NAND Flash

快閃記憶體分為 NOR 型與 NAND 型。NAND Flash 相較於 NOR Flash 具有較高的儲存密度與較低的每位元成本。然而 NAND Flash 的 I/O 介面並沒有隨機存取外部定址匯流排，必須以區塊性方式讀取；今日隨身碟與多數記憶卡上都可看到 NAND Flash。

Device Width、啟動模式或 tREA／tDQSQ 與裝置不符時讀寫資料會解錯。通道前綴差異見 Settings。

Protocol Trigger 說明：NAND Flash Trigger

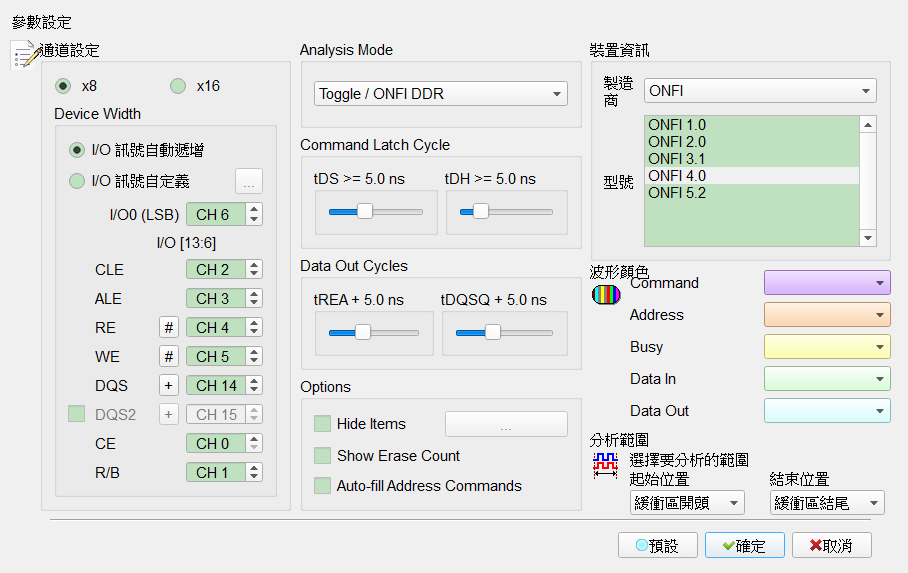

Decode Settings

通道設定: 指定 CLE、ALE、RE、WE、CE、R/B、DQS 與 I/O 等通道。
Device Width: 設定 8／16 bits 資料通道。Default 為 x8。

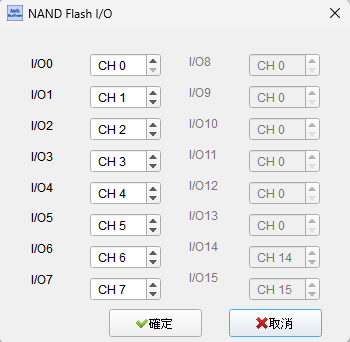

I/O 訊號自動遞增／自定義: 選擇自動遞增（I/O Quick Setup）時，只需設定 I/O0（LSB），其他通道會自動擴增；選自定義（I/O User Defined）時需另開對話框逐通道設定I/O Quick Setup。

Flash 初始模式／Analysis Mode: 含 SDR 與 Toggle／ONFI DDR 等。Default 為 Toggle／ONFI DDR（索引 1）。
tREA／tDQSQ（及 tDS／tDH）: 設定 SDR／DDR 下讀取延遲。選定裝置常有預設值；若讀在轉態處導致數值不正確，請調到訊號穩定點。Default 滑桿常為 5。
儲存 NAND Flash Data: 勾選後於 LA 工作目錄（預設：我的文件\Acute\）以 Bin 儲存 Read／Write 資料，檔名依當時讀寫操作命名。勾選時欄位啟用（Enable）。
不顯示 BUSY 狀態: 報告視窗顯示／不顯示 BUSY START／BUSY END 等。勾選時欄位啟用（Enable）。
顯示 Erase 次數: 顯示 NAND Erase command／address 統計。勾選時欄位啟用（Enable）。Default 為未勾選。
顯示／隱藏資料（Hide Items）: 依條件隱藏／顯示報告內容。勾選時欄位啟用（Enable）。Default 為未勾選。
Invert RE# (W/R#)／Invert DQS: DDR 模式下若誤接 RE／DQS#，可勾選後解碼。勾選時欄位啟用（Enable）。
不填滿報告 Address 欄位／Auto-fill Address: 未勾選填滿時會自動計算 Write／Read address 並填滿；勾選則不填滿。Default：Auto-fill Address 為未勾選。
忽略 ALE／CE#／RB# 訊號: 勾選可忽略該腳位；忽略 ALE 時需選定 2 或 3 byte Row Address。勾選時欄位啟用（Enable）。
報告每列 Byte 數: 8／16／24／32。Default 為 16。
儲存檔名範例: 如 NF_DI_Row017821h_Col0000h_CE1_1.bin；內容可與報告視窗對照。
裝置資訊:
- 製造商: 選擇正確或命令格式相容的型號以便命令解析；選 Custom 可自建指令表（見下）。Default 為製造商 ONFI。
- 型號: 支援之 NAND Flash 型號。Default 為型號清單索引 3。
Custom 自行建立指令表說明: 欲使用此功能，請先在 LA 工作目錄下（預設路徑：我的文件\Acute\）建立 AqNFCustom.txt。Manufacturer、PartNo、#CE/RB、X16、SyncMode、Cmd 為關鍵字，必須輸入且不可修改。
指令列範例: Cmd=Read, Read, tR, 60, , , N, N, N, 00, 30；Cmd=Read Status, Read Stat., , , , , Y, N, Y ,70；Cmd=Two-Plane Page Program, TPP Prog., tDBSY, 1, tPROG, 5000, N, Y, N, 80, 11, 81, 10。
欄位說明:
- 完整／縮寫名稱: 如 Read Status／Two-Plane Page Program 為完整名稱；Read Stat.／TPP Prog. 為縮寫（波形區過長時使用）。
- Busy Time 檢查: 如 tDBSY 為 1 µs、tPROG 為 5000 µs；超過會在報告顯示。不檢查時請填空白並加逗號；名稱可由使用者自訂。
- 三個旗標: 以 Cmd=Read Status, Read Stat., Y, N, Y ,70 為例：第 1 個 Y 表示可作用於 Busy；第 2 個 N 表示不允許被特定指令插入；第 3 個 Y 表示允許插入多階指令（例如 70h 可插入 Two-Plane Page Program 的 11h 與 81h 之間）。選擇 Custom 後，型號會顯示檔案中的廠商／型號，並依指令顯示分析結果。

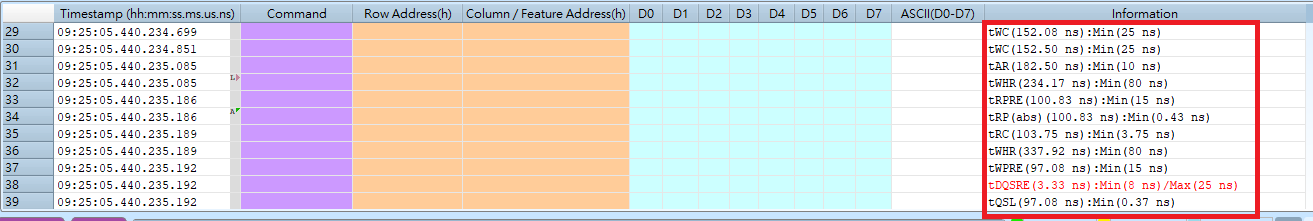

Timing Check: 需使用時請於 AqNFCustom.txt 前段加入下列敘述；不用則可不填。
- Spec: 僅可填 ONFI 或 Toggle。
- Version: ONFI 填 SDR／NV-DDR／NV-DDR2-3；Toggle 填 Legacy／1.0／2.0。
- TimingCheck: Y／N；Y 表示啟用。格式為項目名稱, 時間最小值, 時間最大值（單位 ns）。項目名稱須為 ONFI／Toggle 附錄所列，其餘忽略。不需要的時間填 X；兩者皆 X 則忽略該項。
- 結果顯示: 報告 Information 欄：違規紅色、正常黑色；含測試項目、量測時間、設定範圍。
- 平均值備註: tDQSH／tDQSL：0.45 × tDSC(avg)；tQSH／tQSL：0.37 × tRC(avg)；tREH／tRP：0.43 × tRC(avg)。採用時須在檔案前端加入對應敘述；否則可設 UsedtRCavg=N、UsedtDSCavg=N 或以 Min／Max 處理。

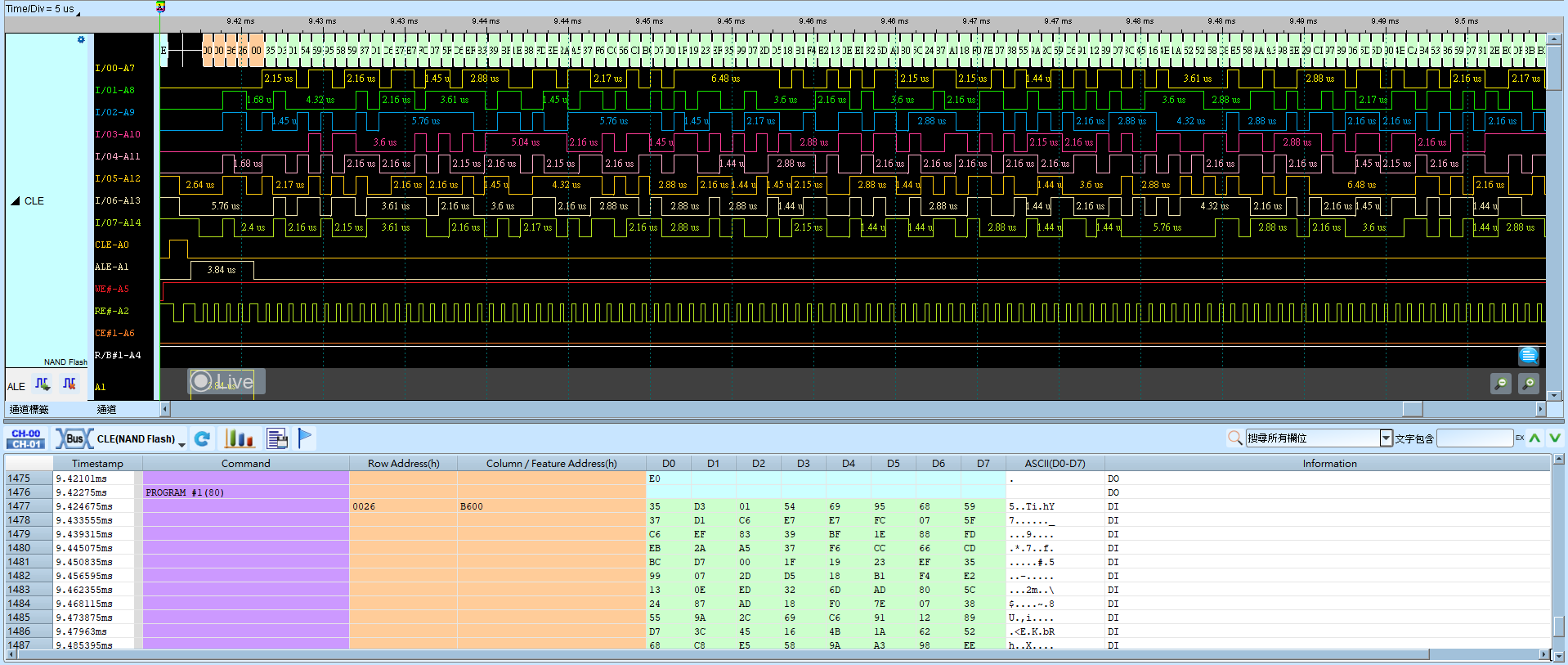

Result

Timing Check
