I2C (Inter-Integrated Circuit)

I2C（Inter-Integrated Circuit）是兩線式串列通訊匯流排，採多主從架構，由 Philips 於 1980 年代制定，常用於主機板、嵌入式系統或手機連接低速週邊。僅使用兩條雙向訊號線：SCL（時脈線）與 SDA（資料線）。訊框內容含 Start、Address、Data、Read／Write 等；資料格式常見 8-bit／10-bit 位址模式，速率約 100 kbit/s–3.4 Mbit/s。

SCL／SDA 接錯或位址模式與裝置不符時，報告會出現錯誤位址。通道前綴差異見 Settings。

Protocol Trigger 說明：I2C Trigger

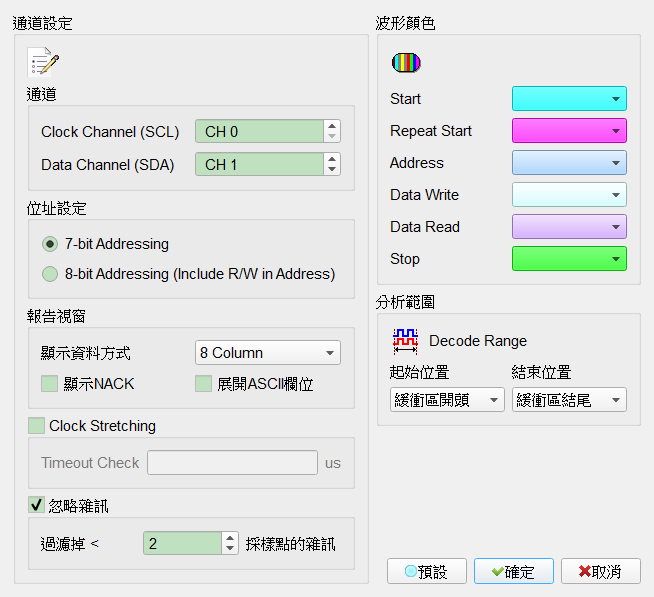

Decode Settings

Clock Channel (SCL): 指定 I2C 時脈線（SCL）通道。
Data Channel (SDA): 指定 I2C 資料線（SDA）通道。
Address Mode:
- 7-bit Addressing: 顯示 7-bit 位址與 1-bit Rd／Wr。Default 為選取此模式。
- 8-bit Addressing (Include R/W in Address): 將 R／W 併入位址，以 8-bit 顯示。
- 10-bit Addressing: 以 10-bit 位址寬度顯示。
Report:
- Show data in report: 報告區資料欄位數（8 Column／16 Column）。Default 為 8 Column。
- Show NACK: 在欄位標記該 Byte 為 NACK。勾選時欄位啟用（Enable）。Default 為未勾選。
- Unwrap the ASCII frame: 在報告區新增 ASCII 欄。勾選時欄位啟用（Enable）。Default 為未勾選。
Clock Stretching: 偵測 clock stretching（時脈延展）。勾選時欄位啟用（Enable）。Default 為未勾選。
Ignore Glitch: 忽略短於指定取樣點數的突波。勾選時欄位啟用（Enable）。Default 為勾選，< 2 sample points。

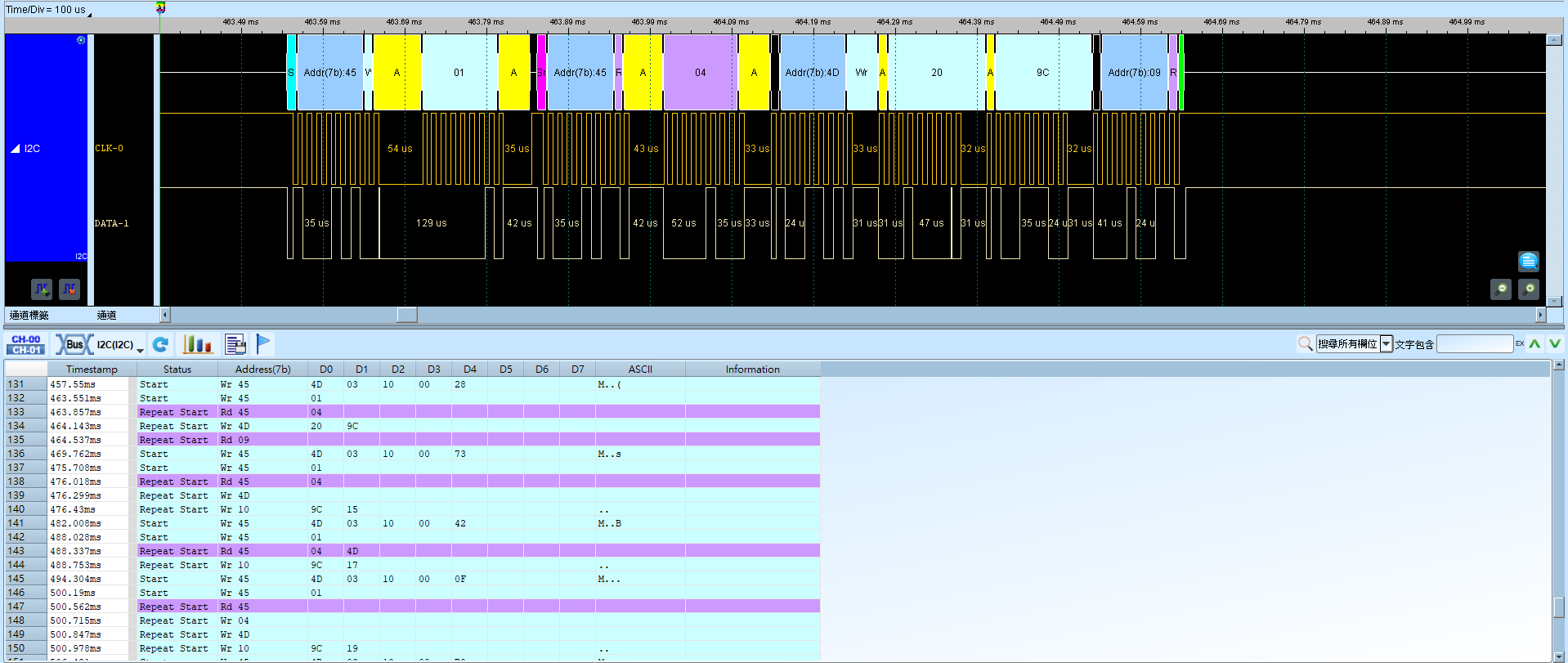

Result

Wr: 寫入資料
Rd: 讀取資料
