NAND Flash SCA (NAND Flash Separate Command Address)

NAND Flash SCA（Separate Command Address）用於 Command／Address 分線（CA 匯流排）的 NAND Flash 介面解碼，與傳統 CLE／ALE 共用資料匯流排的 NAND Flash 不同。設定外掛與 NAND Flash 同族，但通道標籤、Analysis Mode 與 SCA Header 為 SCA 專用。

錯誤的 Analysis Mode、CA／CLK 接線或 Channel Phase Delay 會造成命令／位址或資料解錯。通道前綴差異見 Settings。

Decode Settings

Decode Settings

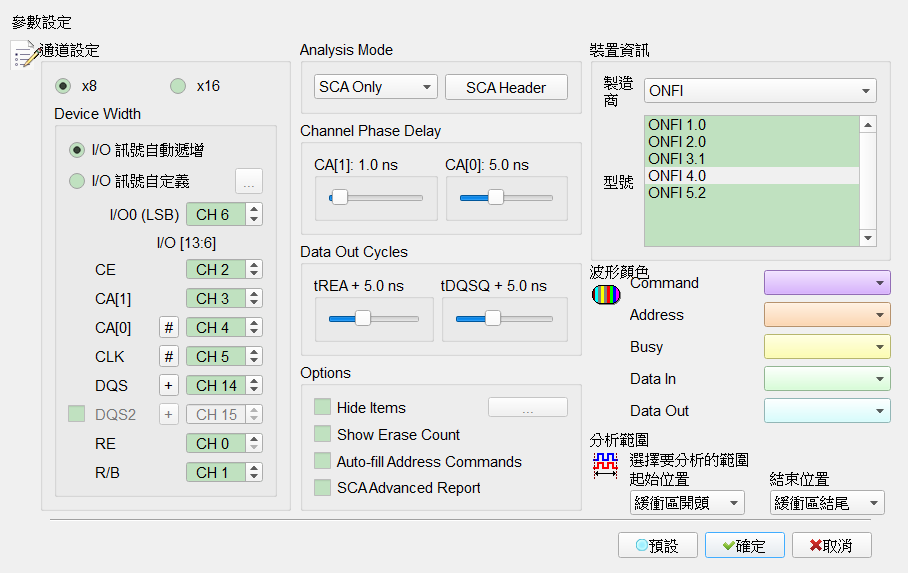

NAND Flash SCA Decode Settings
  • Device Width: 資料寬度 x8／x16。Default 為 x8。
  • I/O 訊號自動遞增／自定義（I/O Quick Setup／I/O User Defined）: 自動遞增時只需設定 I/O0（LSB），其餘 I/O 自動擴增；自定義時另開對話框逐通道設定。Default 為 I/O Quick Setup。
  • 通道設定: 指派 SCA 訊號至邏輯分析儀通道（通道編號不列 Default）。
    • I/O0（LSB）／I/O 範圍: 資料線；x16 時另含高位 I/O。
    • CA_CE: Chip Enable 群組。主畫面以 … 開啟 CA_CE Groups（見下），可設定多組 CE 通道。
    • CA[1]／CA[0]: Command／Address 匯流排位元。
    • CLK: CA 時脈。
    • DQS／DQS2: 資料選通。勾選 DQS2 時欄位啟用（Enable） DQS2 通道；Default 為未勾選。
    • RE／R/B: Read Enable 與 Ready／Busy。
  • Analysis Mode: SCA Only（僅解 SCA／CA 封包）、DQ Only（僅解資料路徑）、SCA（SCA 與資料一併分析）。Default 為 SCA。
  • SCA Header: 開啟 SCA Decode Reference（見下），定義 Header 0x0–0xF 的 Kind 與解碼方法。Analysis Mode 為 DQ Only 時按鈕欄位停用（Disable）／隱藏。
  • Channel Phase Delay: 調整 CA 取樣相位（對應畫面 CA[1]／CA[0] 滑桿）。Default：CA[1] = 1、CA[0] = 5（有取樣頻率時以 ns 顯示）。
  • Data Out Cycles（tREA／tDQSQ）: 讀出資料延遲。Default 皆為 5（有取樣頻率時以 ns 顯示）。讀在轉態處導致數值不正確時，請調到訊號穩定點。
  • Options:
    • Hide Items: 依條件隱藏／顯示報告項目；勾選後可按 … 設定。勾選時欄位啟用（Enable）。Default 為未勾選。
    • Show Erase Count: 顯示 Erase command／address 統計。勾選時欄位啟用（Enable）。Default 為未勾選。
    • Auto-fill Address Commands: 自動填寫報告 Address。勾選時欄位啟用（Enable）。Default 為未勾選。
    • SCA Advanced Report: 輸出較詳細的 SCA 報告。僅當 Analysis Mode 為 SCA 時顯示；勾選時欄位啟用（Enable）。Default 為未勾選。
  • 裝置資訊:
    • 製造商（Vendors）: 選擇正確或命令格式相容的廠商；選 Custom 可自建指令表（說明見 NAND Flash）。Default 為 ONFI。
    • 型號（Model）: 支援之規格／型號清單。Default 為清單索引 3（ONFI 常見為 ONFI 4.0）。
  • 報告每列 Byte 數: 8／16／24／32。Default 為 16。

CA_CE Groups

按 CA_CE 旁的 … 開啟。可為多組 CE（CE0–CE7）指定通道與是否使用（Used）。Group 1（主 CA_CE）永遠啟用；其餘群組勾選 Used 時欄位啟用（Enable）。Default：僅 Group 1 啟用，其餘群組通道為 0。

SCA Header（SCA Decode Reference）

按 SCA Header 開啟。以 Header 0x0–0xF 對應 Kind（CA Packet Type） 與解碼方法（Output／Input／VSP／Reserved）。設定寫入工作目錄的 sca_decode_reference.txt；Restore Default 還原內建對照表（例如 0x0 = CA Data Output／Output、0x2 = Command／Input、0x8 = CA Data Input／Input 等）。

共用的 Custom 指令表（AqNFCustom.txt）與 Timing Check 格式見 NAND Flash。
