HDLC (High-Level Data Link Control)

HDLC（High-Level Data Link Control）用于 Data Link Layer，也是 Cisco 设备默认使用的封装协议。

Mode／Baud Rate 或 Parity 设错会解码失败。通道前缀差异见 Settings。

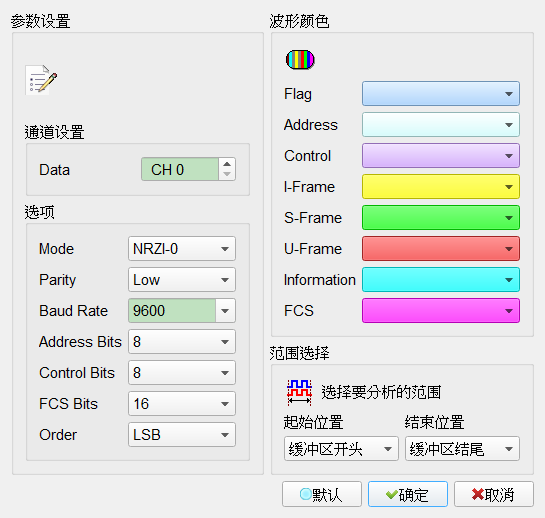

Decode Settings

Data: 指定 HDLC 信号通道。
Option:
- Mode: 选择解码方式（NRZI-0／NRZI-1／UART N-8-1／NRZ-Space／IEEE 802.3）。Default 为 NRZI-0。
- Parity: 设置 Parity（Low／High）。Default 为 Low。
- Baud Rate: 设置 Baud Rate。Default 为 9600。
- Address Bits: Address Bits 长度（8／16）。Default 为 8。
- Control Bits: Control Bits 长度（8／16）。Default 为 8。
- FCS Bits: FCS（Frame Check Sequence）Bits 长度（16／32）。Default 为 16。
- Order: 位传输顺序（LSB／MSB）。Default 为 LSB。
