A/D Mux Flash (A/D Multiplexed Flash)

闪存传输接口分为 Parallel（并行）与 Serial（串行）。Parallel 脚位数过多时，将 Address 与 Data 脚位共用可降低脚位数；此种接口的闪存即为 AD-Mux Flash。

通道前缀差异见 Settings。

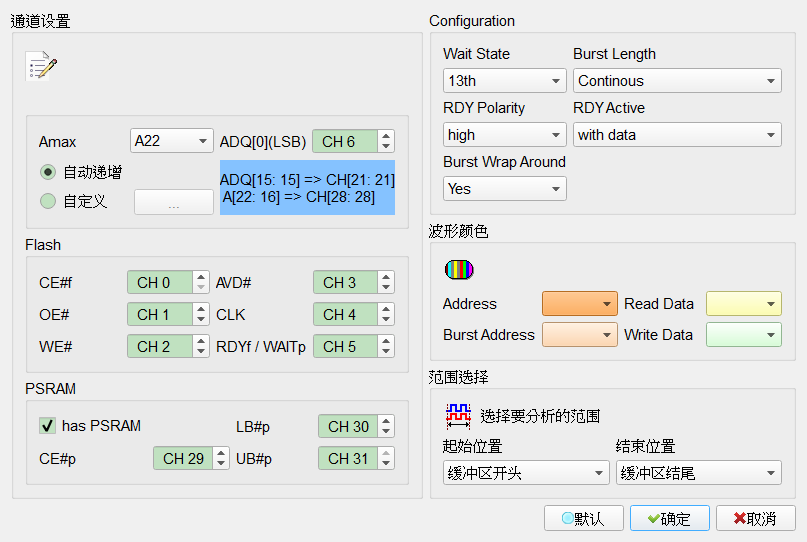

Decode Settings

Amax: 设置 Address 脚位数量（依容量而异）。Default 为 A22。

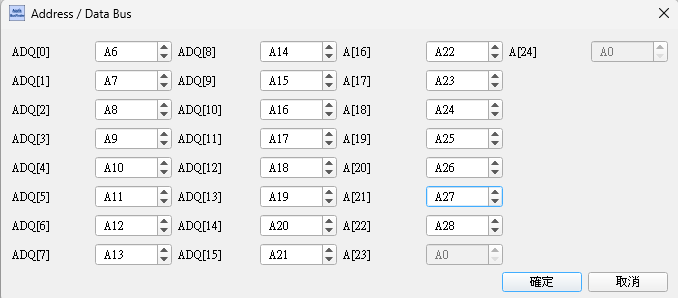

Quick Setup / User Defined: Quick Setup 时只需设置 ADQ[0]（LSB），其他通道由软件自动递增；User Defined 需按旁侧按键做通道设置Quick Setup。

Flash: Flash 控制脚位（CE#f、OE#、WE#、AVD#、CLK、RDYf／WAITp 等）。
PSRAM: PSRAM 控制脚位。部份 MCP 同时有 Flash 与 PSRAM；勾选 has PSRAM 时可同时分析 PSRAM，并栏位启用（Enable） CE#p／LB#p／UB#p。Default 为勾选。
Configuration: AD-Mux Flash 可通过命令设置参数；采集时若不知当下设置会造成分析错误，须在此告知实际组态。
- Wait State: Default 为 13th。
- Burst Length: Default 为 Continous（Continuous）。
- RDY Polarity: Default 为 high。
- Burst Wrap Around: Default 为 Yes。
- RDY Active: Default 为 with data。
