IDE (Integrated Device Electronics)
IDE（Integrated Device Electronics）整合式磁盘电子接口，简称 IDE，是一种用于电脑用硬盘机（hard disks）、固态硬盘（solid-state drives）、光驱（CD-ROM）等的标准传输接口。IDE 最早由美国 Western Digital 公司使用此名称进行其硬盘销售业务。其正式的规格名称是 ATA／ATAPI（Advanced Technology Attachment／AT Attachment Packet Interface）接口。由于硬盘容量增加、传输速度提升需求及各种存储装置不断推陈出新，使 ATA 规格持续增订。在 1998 年，ATA-4 增加了 ATAPI 规格，使 ATA 可以连接光驱及其他存储媒体。在 2003 年，发表了 SATA（Serial ATA）规格，使原来的并列 ATA 追溯更名为 PATA（Parallel ATA）以资区别。
分析 IDE，因为是并列传输，需使用较多的通道，因此我们须将其分为三个类型。
一般通道（11 pin）: 其信号为 DASP-、DIOR-:HDMARDY-:HSTROBE、DIOW-:STOP、DMACK-、DMARQ、INTRQ、IORDY:DDMARDY-:DSTROBE、PDIAG-:CBLID-、RESET-、CSEL 及 IOCS16-。
寄存器通道（5 pin）: 其信号为 CS(0:1)- 及 DA(2:0)。
数据通道（16 pin）: 其信号为 DD(15:0)。

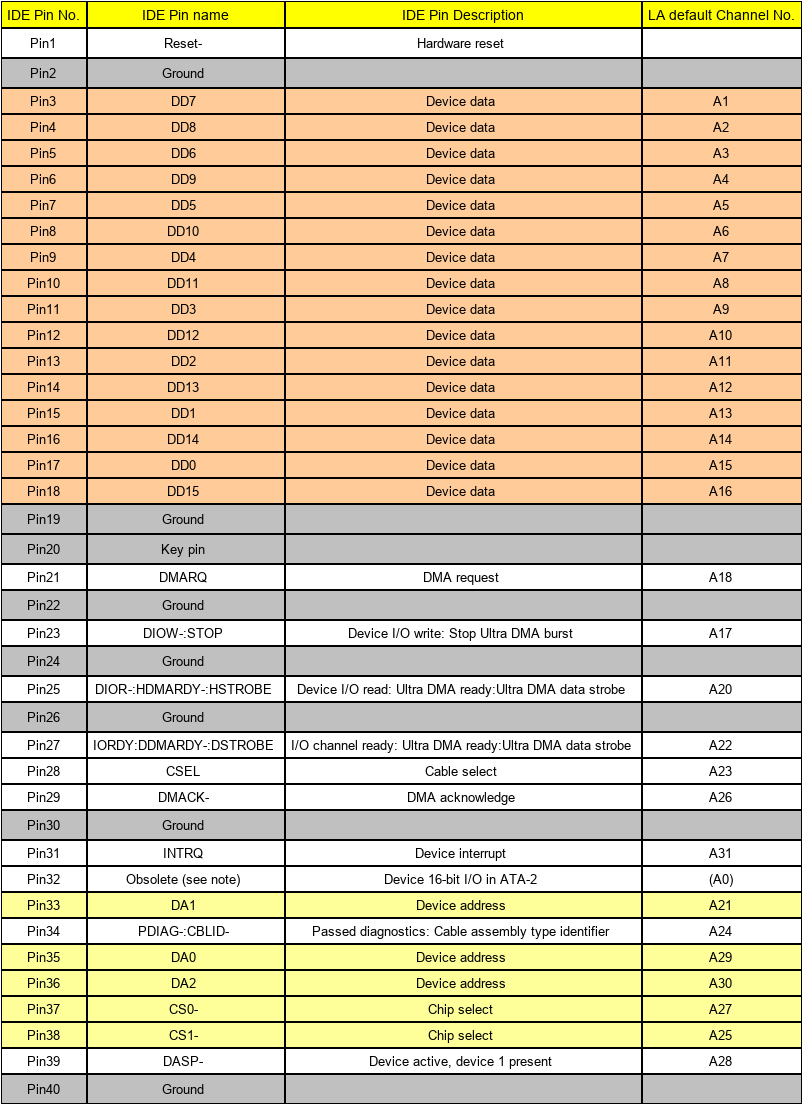

我们建议 IDE bus 与逻辑分析仪之接线图如下：
传输模式 设错可能影响命令解读；未正确指定时分析仍可进行。通道前缀差异见 Settings。

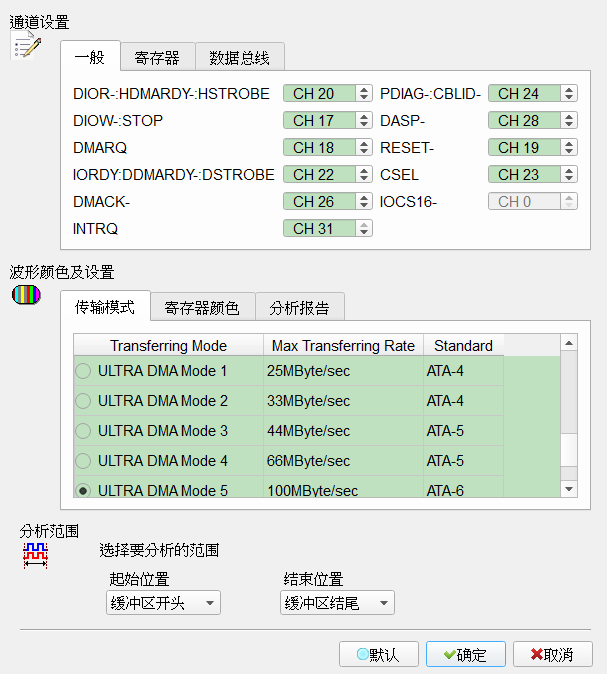

Decode Settings
- 通道选择: 设置待测物上各个信号端接在逻辑分析仪的通道编号。区分为 3 个页面（一般、寄存器及数据总线）来进行定义。
- 传输模式: 指定待测装置会使用的规格，以便于 IDE 分析时可以正确解释命令。若没正确指定，分析亦可进行。Default 为 ULTRA DMA Mode 6。选取 UDMA Mode 6 时 IOCS16 通道栏位停用（Disable）。
- 分析报告: 指定在显示报告窗口只显示哪些寄存器。例如数据寄存器未勾选时，有关于数据寄存器的数据就不会出现在报告窗口，检视分析结果时即可过滤掉数据寄存器内容。勾选时该寄存器栏位启用（Enable）。Default 为全部勾选（Command、Alternate、Status、Sector Count、LBA Low／Mid／High、Features、Error、Dev Ctrl、Device、Data）。

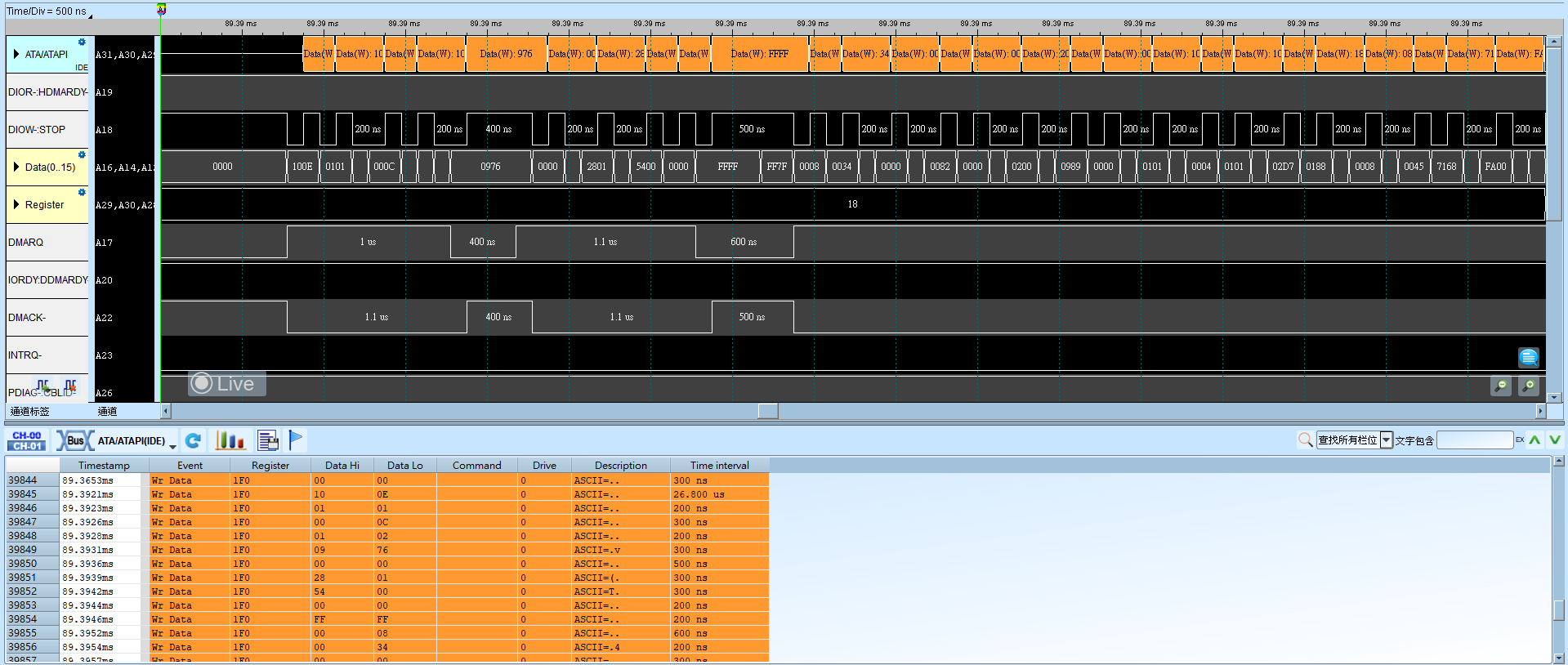

Result
