RGB Interface
RGB Interface 用于 MCU 与 LCD 之间传输数据。LCD Panel 由 LCD 控制器驱动，RGB 数据由 MCU 写入存储器再传到 LCD 控制器。可由此接口读取 RGB 数据以查看 LCD 画面。
Format 或同步／数据通道映射错误会得到错误画面。通道前缀差异见 Settings。

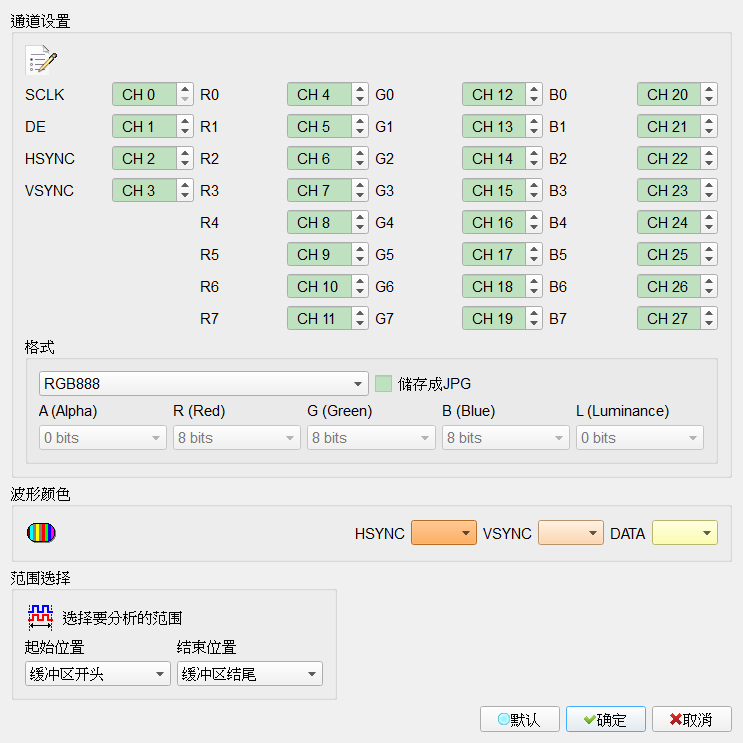

Decode Settings
- 通道设置:
- SCLK: 时钟信号。
- DE (Data Enable): 开始读取数据信号。
- Hsync (Horizontal synchronization): 横向同步信号。
- Vsync (Vertical synchronization): 纵向同步信号。
- R0–7, G0–7, B0–7: RGB 数据引脚。
- Format: 选择 RGB 格式或 User defined。Default 为 RGB888。
- Save as JPG file: 解码完成后于工作目录生成 JPG。勾选时栏位启用（Enable）（部分亮度／透明度格式会停用此选项）。Default 为未勾选。

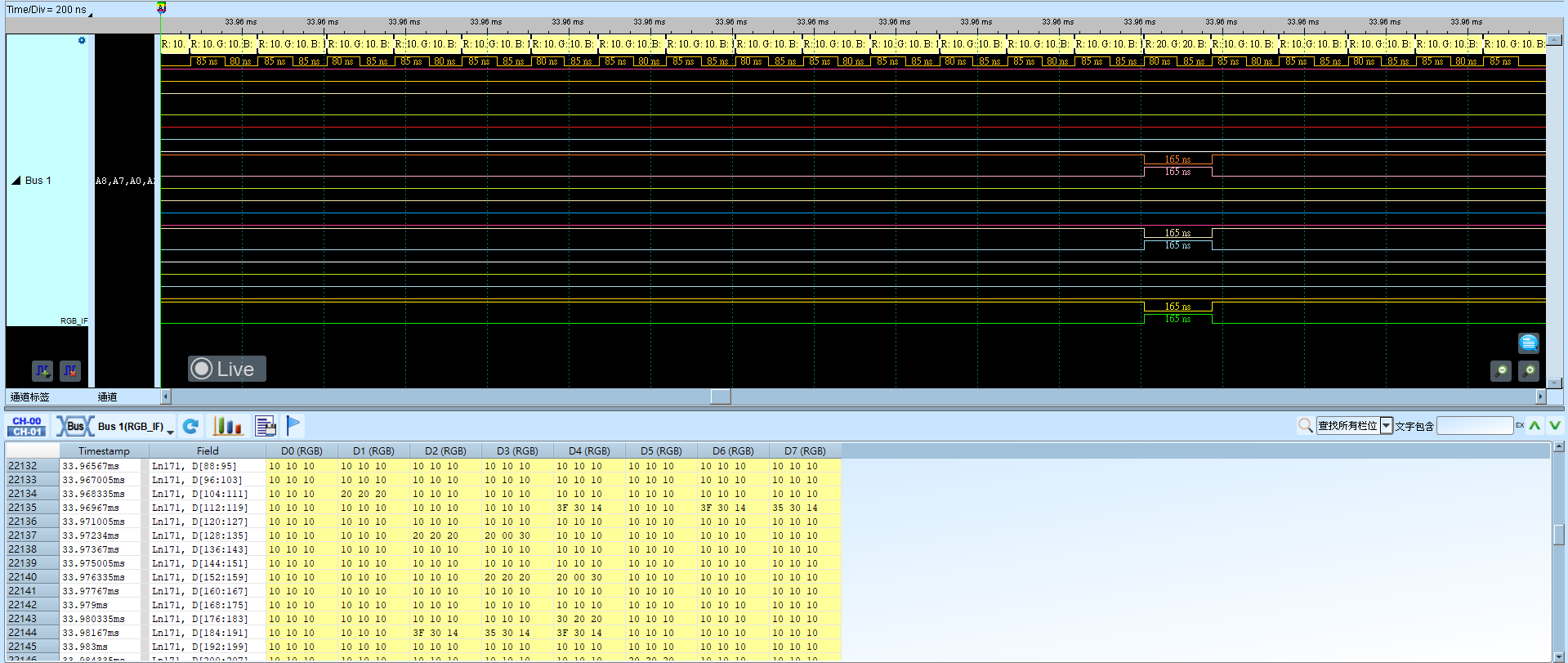

Result
