触发介绍

触发基础

触发功能是利用逻辑分析仪的硬件电路, 在有限的时间内使用并行处理的技术, 检查待测信号是否符合触发条件, 然后进行信号撷取工作。理想的逻辑分析仪触发功能, 除了基本必须精准外, 也尽量可以多样化, 以满足各种信号撷取的需求。

触发模式

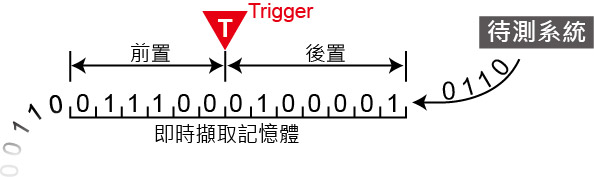

前置触发(Pre-Trigger)

使用者在某些应用中, 希望撷取的信号是在触发点之前时, 就必须启用前置触发(Pre-Trigger) 功能。在按下「开始撷取」钮后, 逻辑分析仪会等数据填满缓冲区开头至触发光标间的内存之后, 才会让触发电路开始作用(是开始作用, 不是发出触发信号)。所以在逻辑分析仪还未填满缓冲区至触发光标间的数据前, 任何符合触发条件的信号出现都不会让触发电路送出触发信号。

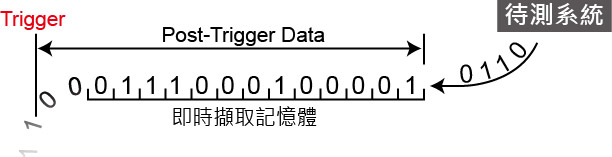

后置触发(Post-Trigger)

这是最基本的触发方式, 在按下「开始撷取」钮后, 逻辑分析仪待触发发生后开始从触发光标所指定的位置开始撷取数据, 待数据填满所有内存之后就会停止。

触发延迟(Delay-Trigger)

使用者在某些应用中, 希望撷取的信号是在触发点之后, 并延迟一段时间后才开始撷取信号, 就可以使用触发延迟功能, 设置想要延迟的时间。当信号撷取成功后, 触发光标将会停在开始撷取数据的位置上。

触发忽略次数(Pass Count)

代表所设置的触发参数要忽略的次数, 一般状况Pass Count是设置在0次, 这是代表只要触发参数成立时就会开始撷取数据。如果设置为 N 次时, 就代表触发参数必须成立 N+1 次时才会开始撷取数据。Pass Count的最大值会根据不同机种自动调整。

选择触发

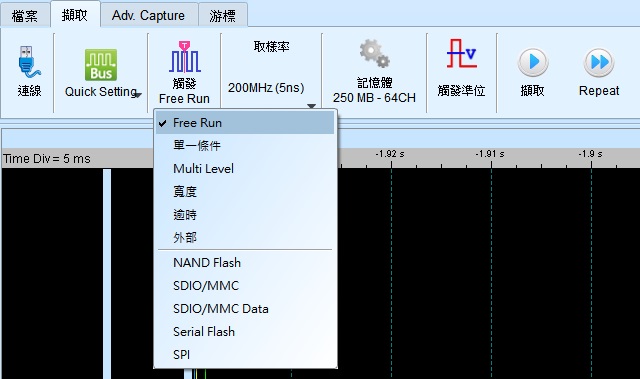

点击工具栏上的「触发」, 选择欲使用之条件。
