MMC/eMMC 4.5 (Embedded Multi Media Card)

MMC（Multi Media Card）以及 eMMC（Embedded MMC）v5.0，是一种快闪记忆卡标准，由西门子与 SanDisk 共同开发。

Bus Mode／位宽／Latch 与实际模式不符时会解码失败；Command／Data 可分开分析。通道前缀差异见 Settings。

Protocol Trigger 說明：MMC/eMMC Trigger、SD/eMMC Data Trigger

Decode Settings

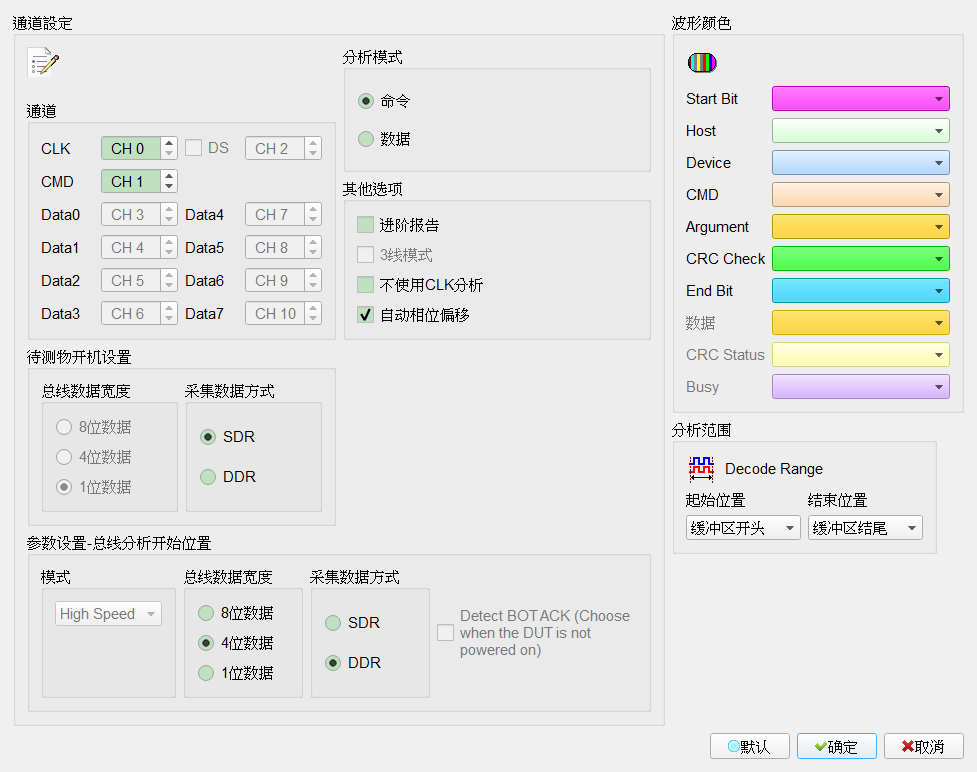

MMC/eMMC Decode Settings

• Channel: 指定 CLK、CMD、DS、Data0–Data7 通道。
• Analysis:
  • Command: 分析 Command。Default 为选取此模式。
  • Data: 分析 Data。Default 为未选取。
• Bus Mode: Legacy／High Speed／HS200／HS400。Default 为 High Speed。
• Decode Startup Mode:
  • Bus Width: 1-bit／4-bit／8-bit Data。Default 为 4-bit Data。
  • Latch Method: SDR／DDR。Default 为 DDR。
• Boot Settings:
  • Bus Width: 1-bit／4-bit／8-bit Data。Default 为 1-bit Data。
  • Latch Method: SDR／DDR。Default 为 SDR。
• Options:
  • Adv. Report: 报告区对解析结果进一步解码。勾选时栏位启用（Enable）。Default 为未勾选。
  • 3 Pin Mode: 使用 CLK、CMD、D0 分析。勾选时栏位启用（Enable）。Default 为未勾选（常为栏位停用（Disable））。
  • No CLK Mode: 不使用 CLK 分析。勾选时栏位启用（Enable）。Default 为未勾选。
  • Auto Phase Correction: 自动相位校正。勾选时栏位启用（Enable）。Default 为勾选。
  • Detect BOT ACK: 待测物尚未上电时可勾选以侦测 BOOT ACK。勾选时栏位启用（Enable）。Default 为未勾选。
  • DS: 使用 Data Strobe。勾选时栏位启用（Enable）。Default 为未勾选（常为栏位停用（Disable））。

Result

Command:

Command 解码结果

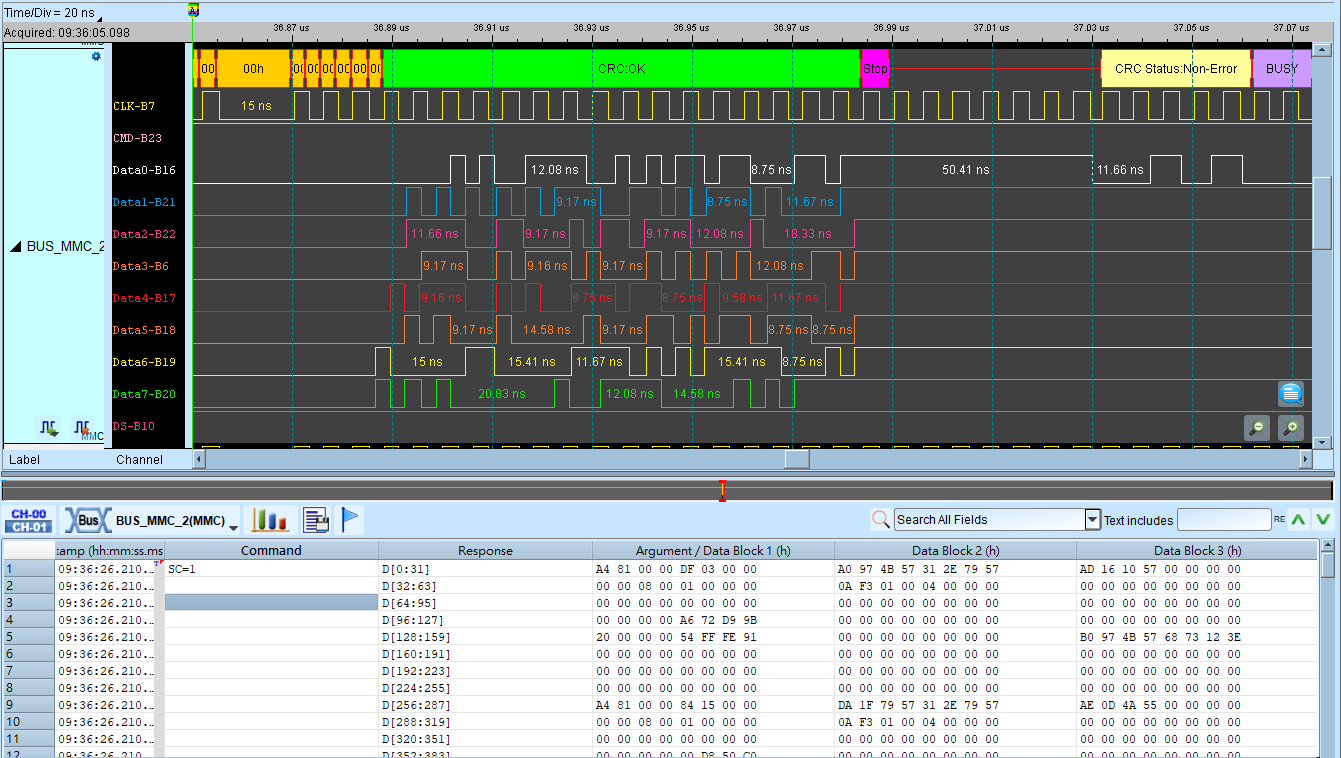

Data:

Data 解码结果

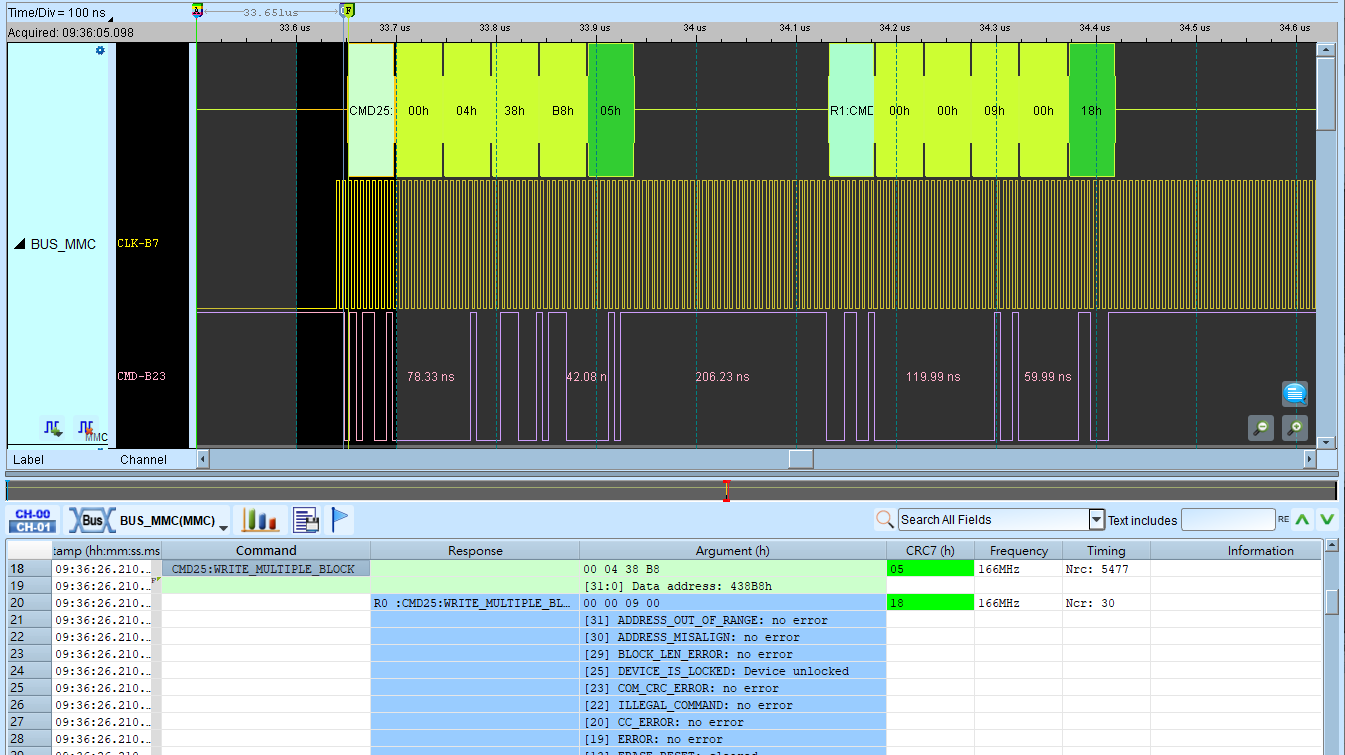

Adv. Report:

Adv. Report

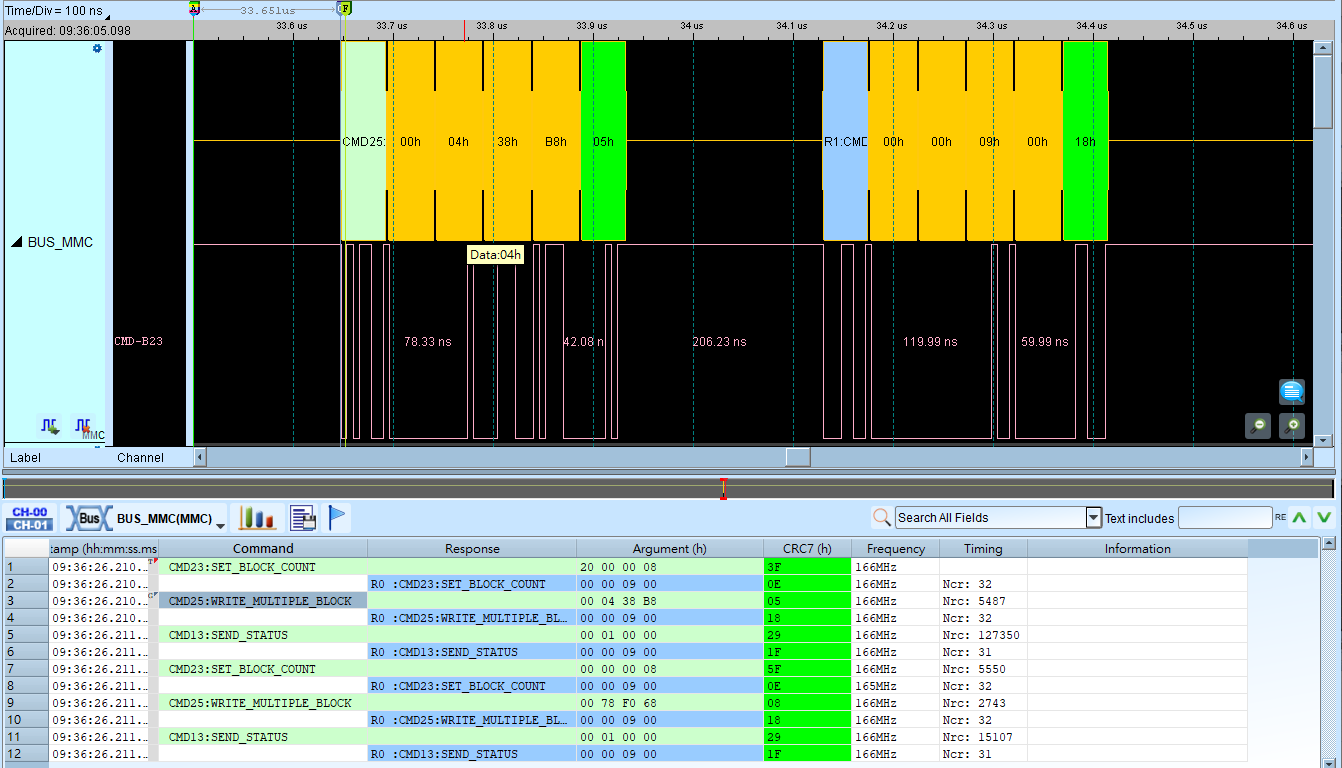

No CLK mode:

No CLK mode

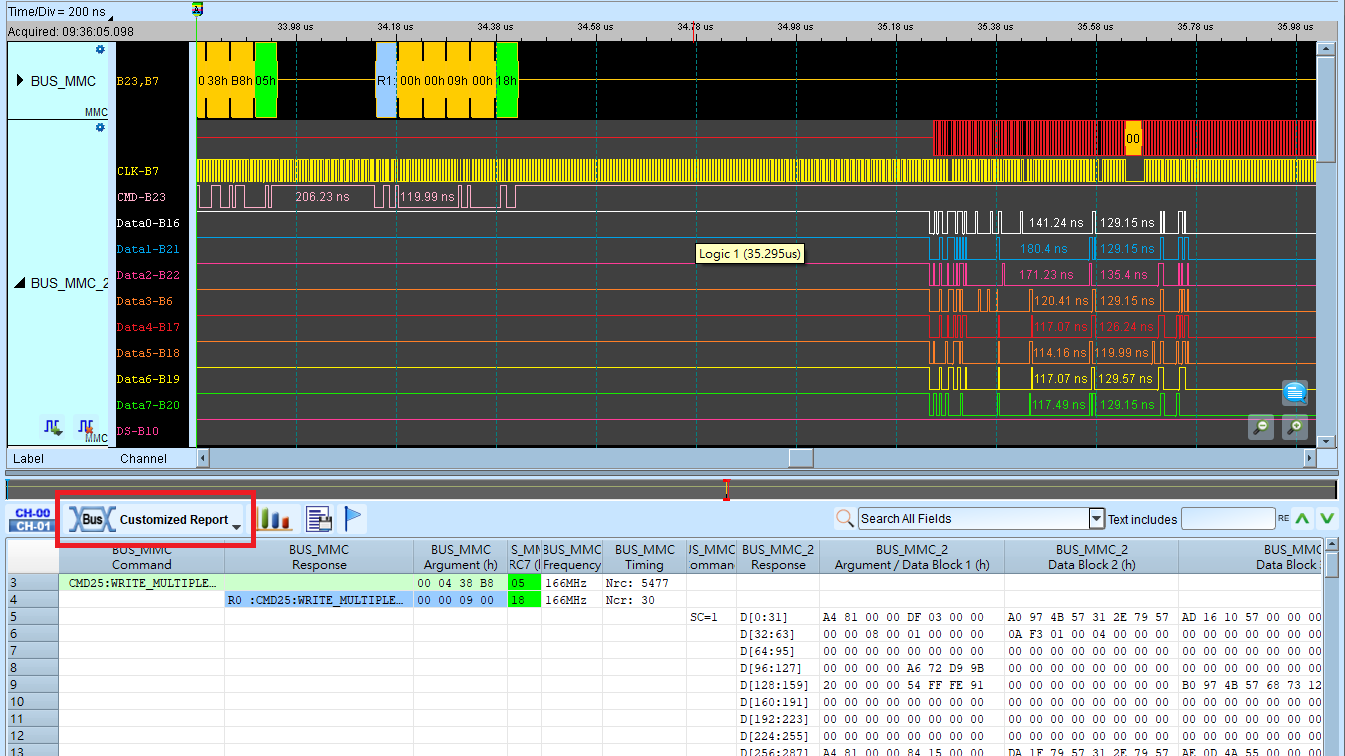

Command + Data（Customized Report）:

Command + Data
