I2S (Inter-Integrated Circuit Sound)

I2S（Inter-Integrated Circuit Sound）为 Philips 制定的数字音频接口，以 SCK（时钟）、WS（字元选择）、SD（数据）三线传输左右声道；数据宽度最大 32 bits。

Mode／Data Bits 与器件不符时解码错位。通道前缀差异见 Settings。

Protocol Trigger 說明：I2S Trigger

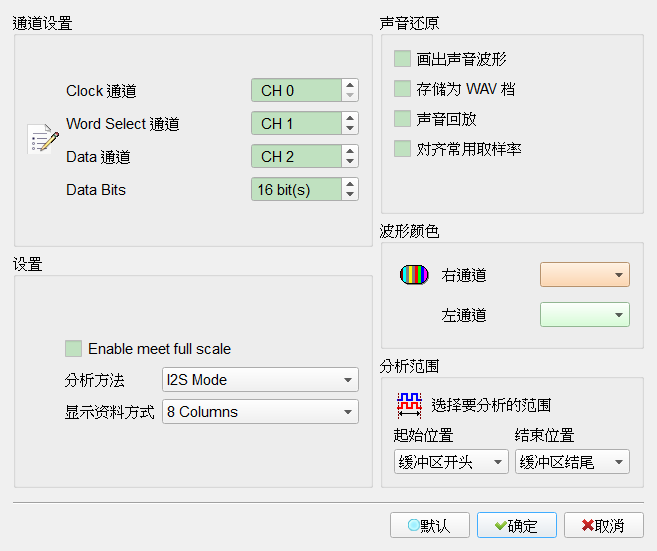

Decode Settings

Channel: 指定 SCK／WS／SD 通道。
Data Bits: 1–32。Default 为 16。
Mode: I2S Justified／MSB Justified／LSB Justified／PCM／TDM。Default 为 I2S Justified。
Report columns: 报告列数。Default 为索引 0。
声音还原:
- 画出声音波形: 波形区绘制音频波形。勾选时栏位启用（Enable）。Default 为未勾选。
- 声音回放: 分析后播放。勾选时栏位启用（Enable）。Default 为未勾选。
- 保存声音波形 (.WAV): 存成 WAV。勾选时栏位启用（Enable）。Default 为未勾选。
- 对齐常用采样率: 对齐 44.1 kHz／48 kHz 等。勾选时栏位启用（Enable）。Default 为未勾选。
- Enable meet full scale: 补齐至 8 的倍数位宽。勾选时栏位启用（Enable）。Default 为未勾选。

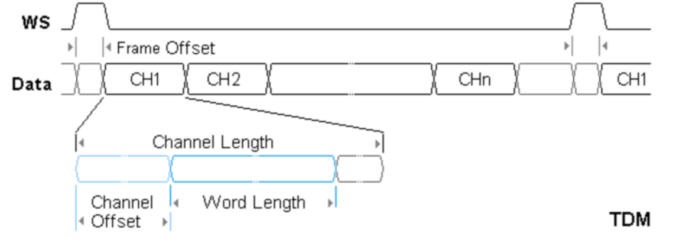

TDM: Channel size／Length／Word Length Default 皆为 16；Channel offset Default 0；Latch Default 索引 0。
