SpaceWire
SpaceWire（ECSS-E-ST-50-12C）是航天器上的星载数据处理链路。每个方向使用 Data 与 Strobe 两条线，每个比特只有其中一条会翻转，因此时钟由 Data XOR Strobe 还原，不需要另一条时钟线。全双工链路因此是四条信号。
规范规定了 2 Mb/s 下限与强制的 10 Mb/s 起始速率，但没有规定上限——上限来自设备本身，以及 Data 与 Strobe 两线之间的 skew。解码会分别测量两个方向的速率并显示，所以两个方向可以运行在不同速率。
测量全双工需要接四条信号，单一方向接两条即可。若某一组的 Data 与 Strobe 接反，Auto-detect Data / Strobe 会自动判定并在报表中说明判定结果。

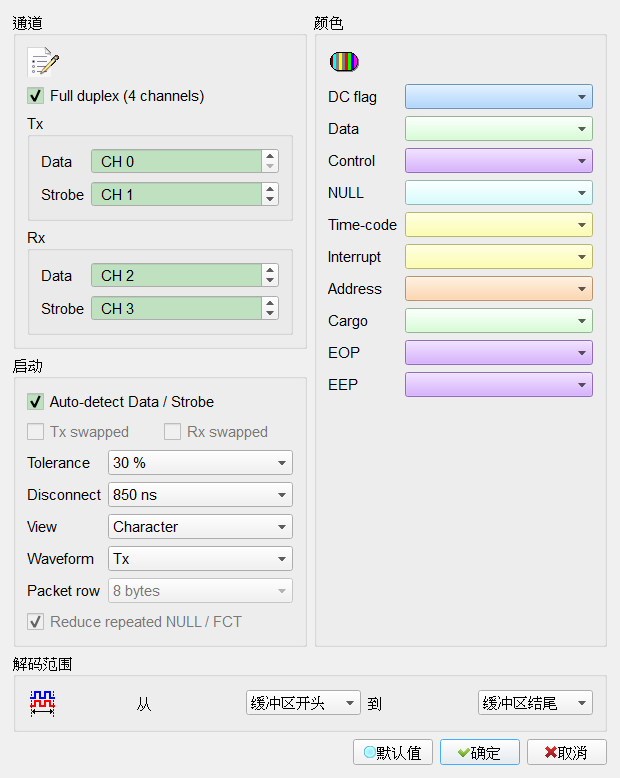

Decode Settings
- Full duplex (4 channels)：解码两个方向。取消勾选时只读 Tx 这一组，凡是需要跨越两个方向才成立的信息——流量控制额度、初始化握手、以及是哪一端造成断链——都无法呈现。默认：勾选。
- Auto-detect Data / Strobe：自动判定每一组里哪一条是 Data、哪一条是 Strobe。两者对调后仍然会产生合法的时钟，所以接反不会让解码停下来，只会悄悄把数据解错。没有特别理由请保持开启。默认：勾选。
- Tx swapped / Rx swapped：手动指定接法。只有在 Auto-detect 取消勾选时才可操作，因为自动判定会覆盖这两个设置。默认：未勾选。
- Tolerance：一个比特偏离测得的比特周期多少以内仍视为正常，可选 5 % 到 50 %。线材较长或 skew 明显时调高。默认：30 %。
- Disconnect：线上多久没有任何翻转就判定为断链，可选 727 ns 到 4000 ns。规范给的是一个区间而不是单一数值。默认：850 ns。
- View：波形与报表要呈现哪一层。
Field——单个字符内部的组成：数据比特、奇偶校验位与 data-control 标志。字符完全解不出来时看这一层。
Character——一行一个字符或控制码。
Packet——一行一个数据包，含载荷字节。
Credit——流量控制额度随时间的变化；唯一必须两个方向都在才成立的视图，也因此是 Live mode 唯一不提供的。
默认：Character。 - Waveform：波形区要画哪一个方向。非 Live mode 时报表两个方向都有。同速率时两个方向的字符几乎完全重叠，一行同时画两条会让多数区块只剩一个采样点宽，所以这里只选一个。只有全双工时可操作。默认：Tx。
- Packet row：数据包报表一行放几个载荷字节，超过就换到续行。SpaceWire 数据包没有长度上限，长包一定会折行；续行以字节偏移标示（
008h、010h…），最后一行带出总长度。Packet 视图时可操作。默认：8 bytes。 - Reduce repeated NULL / FCT：把连续的 NULL 或 FCT 收合成一行。空闲中的链路会持续发送 NULL，实机采集因此绝大部分是 NULL，数据包会被淹没在里面。在会汇总行的视图中可操作。默认：勾选。
Result

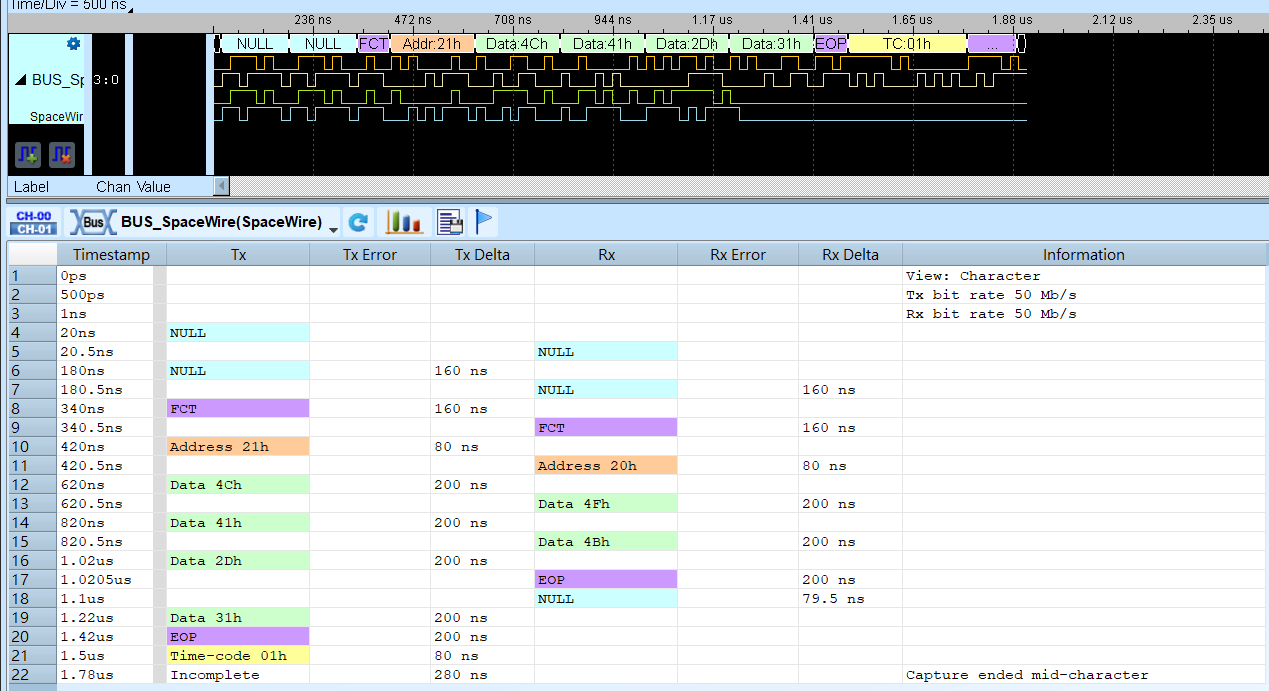

两个方向各自拥有 Event、Error、Delta 三列，所以两条数据流并排时仍然分得清楚。Delta 指的是与同方向前一个事件之间的间隔。

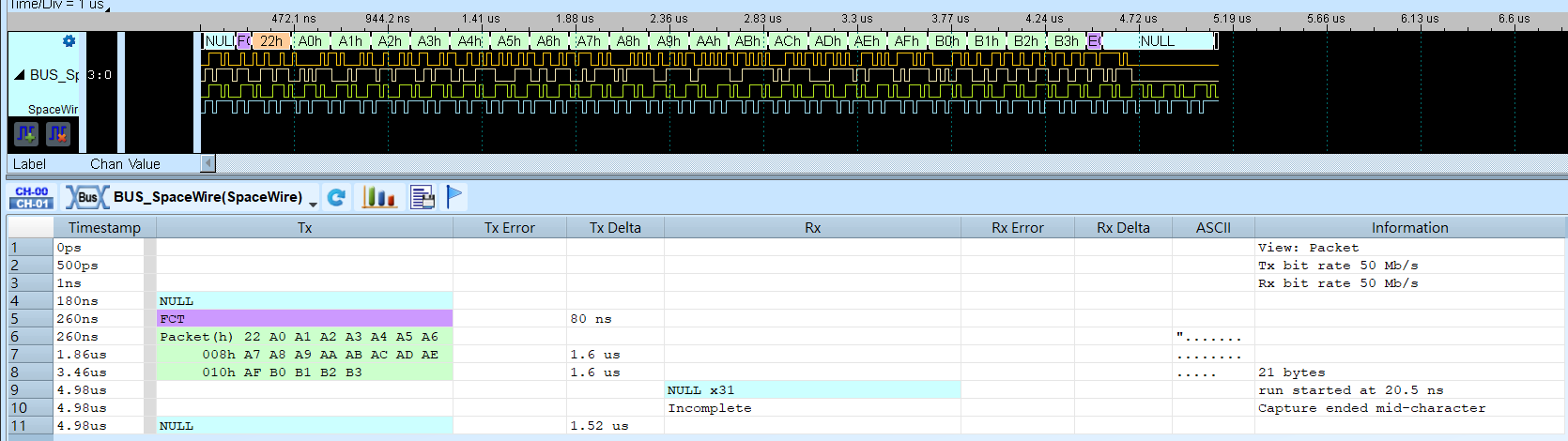

Packet 视图中一个数据包成为一行，载荷超过一行长度时续接到下一行：
Live mode
SpaceWire 解码支持 Live mode(实时采集中同步解码),但有以下限制。 解码器会跟着数据流前进:字元一批一批解出来,而只在链路建立时发生一次的字元同步, 会跨批保留下来。
有三件事 Live mode 显示不了。采集存档后再解码,三项都与平常一样。
- 报表只显示一个方向 —— 波形区设定的那一个(Waveform 设定)。波形区本来就只画一个方向,Live mode 的报表也是用同一份数据流建立 的。报表会注明目前显示的是哪个方向。
- 不提供 Credit 视图。 FCT 与它所授权的数据走相反方向,所以要两个方向都在手上 才算得出 credit。在 Live mode 选了它会改以 Character 视图呈现,并在 Information 栏说明 —— 而不是显示一个会在正常链路上越算越低、最后变成假的 credit 错误的数字。
- 不显示测量位元率那一行,原因相同:它走的是报表自己的数据流,不是波形数据流。
