Mini/Micro LED

Mini LED 晶粒定位在 100–200 μm，Micro LED 则是定位在 50 μm 以下之显示面板。

DCLK／Data／LE、Model 或时序选项设错会解码失败。通道前缀差异见 Settings。

Protocol Trigger 說明：Mini/Micro LED Trigger

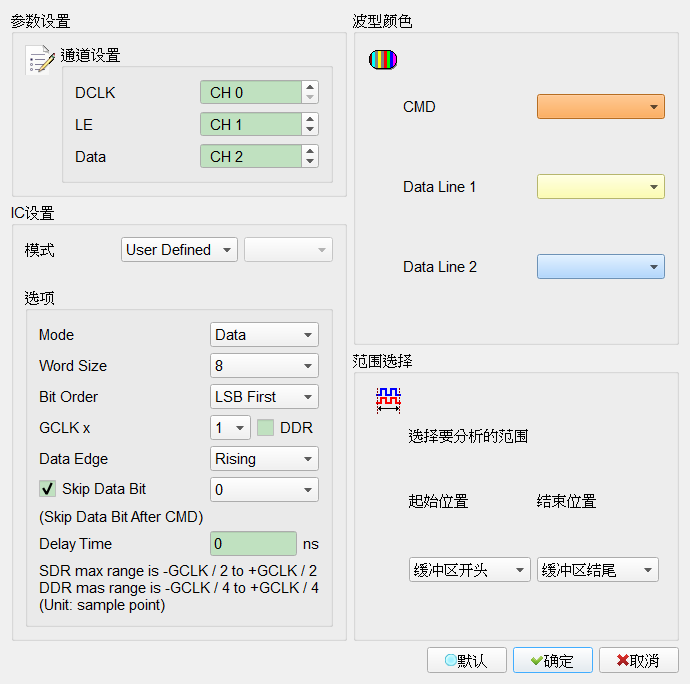

Decode Settings

通道设置:
- DCLK: CLK 通道。
- Data: Data 通道。
- LE: 切换命令与数据所使用通道。
IC 设置:
- Model: 设置 IC 的型号，目前支持 ICND、MBI 和用户自定义（User Defined）；选定型号后，可以再精选 IC 的编号。Default 为 User Defined。
- Mode: 设置 IC 的 Mode，可为 Data 或 Command。Default 为 Data。
- Word size: 设置组合数据之长度（8–16）。Default 为 8。Model 为 User Defined 时栏位启用（Enable）。
- Bit order: 选择数据排列为 LSB First／MSB First。Default 为 LSB First。Model 为 User Defined 时栏位启用（Enable）。
- GCLK: 设置仿真之 CLK 为 DCLK 的倍率（1／2／4／8）。Default 为 1。Model 为 User Defined 时栏位启用（Enable）。
- DDR: DDR 模式。勾选且 Model 为 User Defined 时栏位启用（Enable）。Default 为未勾选。
- Data Edge: 设置 latch 位置（Rising／Falling）。Default 为 Rising。Model 为 User Defined 时栏位启用（Enable）。
- Skip Data Bit: 可设置数据开始位置，位于 LE falling 后方几个 bit（0–15）。勾选且 Model 为 User Defined 时栏位启用（Enable）。Default 为勾选，0。
- Delay time: 设置数据 lead／delay 之时间。Default 为 0。Model 为 User Defined 时栏位启用（Enable）。
