SDR SDRAM

SDRAM（Synchronous Dynamic Random Access Memory）同步动态随机存取存储器，其特色能够与 Host 同步存储器的时钟；由于只能在 Rising edge 传输数据，SDRAM 亦可称为 SDR SDRAM（Single Data Rate SDRAM）。

SDRAM 与现行计算机使用的 DDR SDRAM 结构有所不同；DDR（Double Data Rate）其实指的是 DDR SDRAM（Double Data Rate SDRAM），表示 Rising／Falling edge 都可传输数据。

由于所需通道数较多以及信号速度较快，此 Decode 仅于 LA3000+、LA4000+ 或 BusFinder 机种提供。另外，此 Decode 仅支持 SDR SDRAM 分析，不支持 DDR SDRAM。

通道前缀差异见 Settings。

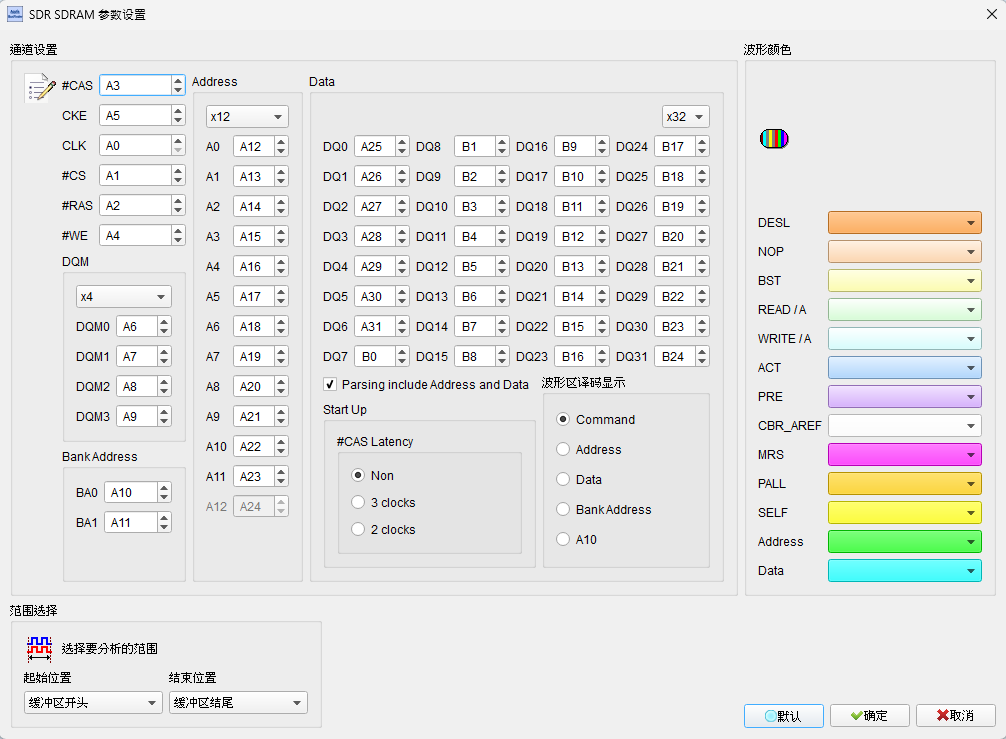

Decode Settings

通道设置: 设置 SDRAM 信号接在逻辑分析仪上的通道（含 #CAS、CKE、#CS、#RAS、#WE、A10 以及 Address／Data／DQM 等，依是否完整解析而定）。
Parsing include Address and Data: 勾选时栏位启用（Enable），包含所有 SDRAM 脚位做完整分析。未勾选时仅做 Command 简易分析（接 #CAS、CKE、#CS、#RAS、#WE、A10 共 6 通道即可），可降低接线数，但无法得知 Address、Data 等状态，只适合初级分析。Default 为勾选。
DQM／Address／Data 宽度: 选择 DQM（x1／x2／x4）、Address（x12／x13）、Data（x32／x16／x8／x4）。Default 为 DQM x4、Address x12、Data x32。
Startup — #CAS Latency: 设置 SDRAM 读操作延迟（Non／2 clocks／3 clocks）。Default 为 Non。
波形区译码显示: SDRAM 状态很多，无法一次全部显示；选择波形区要查看的项目（Command／Address／Data／Bank Address／A10）。同一时间若要查看多项，可新增多组相同的 SDRAM 译码并分别设置显示方式。Default 为 Command。

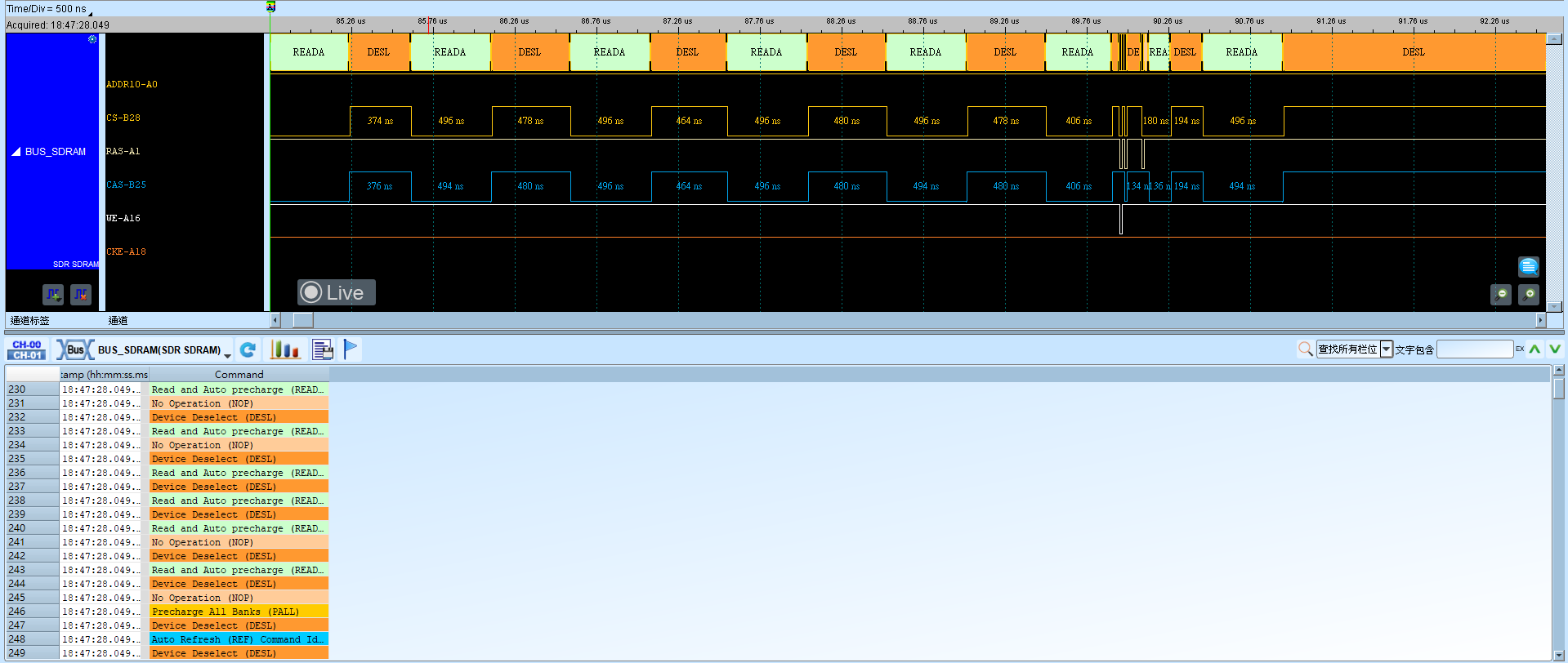

未勾选 Parsing include Address and Data（图一）：

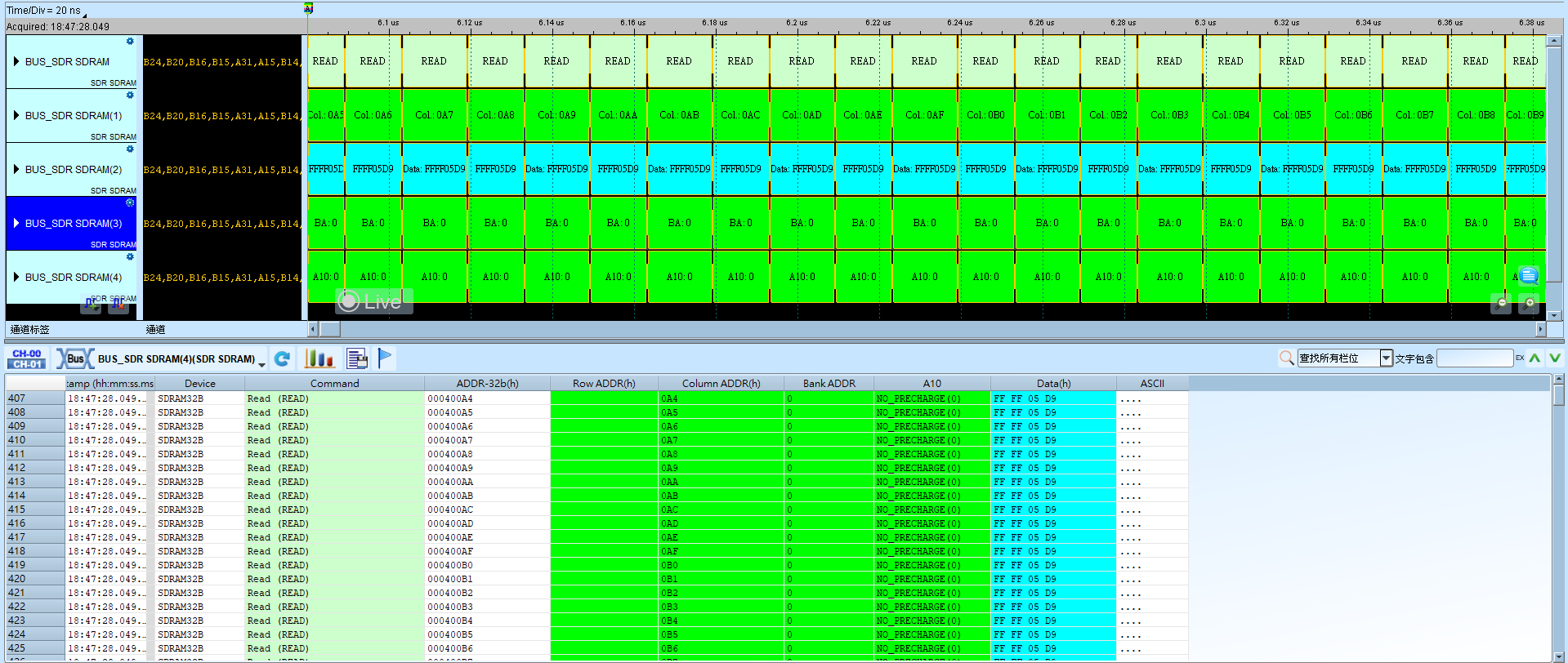

勾选 Parsing include Address and Data（图二）：
