UART (RS232) (Universal Asynchronous Receiver/Transmitter)

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器）是美国电子工业联盟（EIA）制定的串行数据通信接口标准。在 RS-232／RS-485 中，字符以比特串传送；RS-485 为差分信号，须先转成逻辑信号后才能以 LA 测量。

Baud Rate 或 Polarity 设错会导致解码错乱，建议先用 Auto Detect。通道前缀差异见 Settings。

Protocol Trigger 說明：UART Trigger

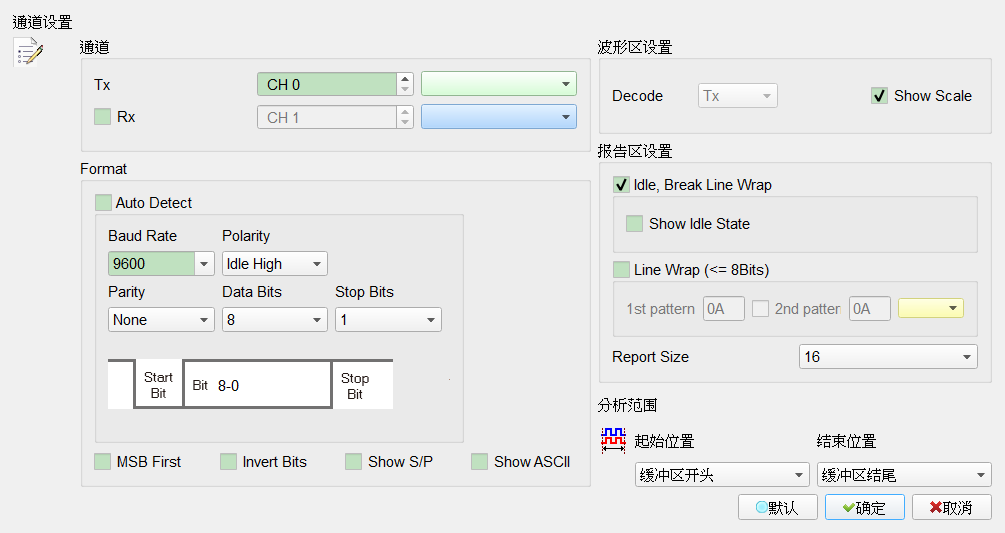

Decode Settings

UART Decode Settings

• Channel:
  • Tx: 指定 Tx 通道。
  • Rx: 指定 Rx 通道。勾选时栏位启用（Enable）未勾选。
• Auto Detect: 自动检测格式选项。勾选时栏位启用（Enable）。Default 为未勾选。
• Baud Rate: 传输速度（bps）。设错会解码失败。Default 为 9600。
• Polarity: Idle High／Idle Low。设错会把 Start／Stop 判反。Default 为 Idle High。
• Parity: None／Odd／Even／Mark／Space。Default 为 None。
• Data Bits: 4–16 位。Default 为 8。
• Stop Bits: 1～4.5 位。Default 为 1。
• MSB First: 勾选时栏位启用（Enable） Start 后为 MSB，否则为 LSB。Default 为未勾选。
• Invert Bits: High／Low 反相。勾选时栏位启用（Enable）。Default 为未勾选。
• Show S/P: 波形区显示 Start／Stop。勾选时栏位启用（Enable）。Default 为未勾选。
• Show ASCII: 报告显示 ASCII。勾选时栏位启用（Enable）。Default 为未勾选。
• Waveform Area Settings:
  • Decode: 波形区显示 Rx 或 Tx。Rx 仅在 Rx栏位启用（Enable）时有效。Default 为 Tx。
  • Show Scale: 波形区显示刻度。勾选时栏位启用（Enable）。Default 为未勾选。
• Report Area Settings:
  • Idle, Break Line Wrap: Idle／Break 时报告换行。勾选时栏位启用（Enable）。Default 为未勾选。
  • Show Idle State: 显示 Idle 状态。Default 为未勾选。
  • Report Size: 报告 Data 字段数（16／32）。Default 为 16。
  • Line Wrap (<= 8Bits): 依资料样式换行（1st／2nd pattern）。Default 为未勾选（样式常为 0A）。

Result

一般数据分析

UART 一般数据分析

启用 Line Wrap

UART（启用 Line Wrap）
