Specially Protocol Decode

逻辑分析仪在进行总线分析时, 可用除了文字以外的方式来呈现, 亦可使用传输协议所携带的讯息, 还原出其原本型态。例如用来传输声音的总线, 可以将声音以波形的方式画出。或者 直接在 PC 上播放声音。而传递影像的总线, 就可以还原成原来的影像。有些总线, 适合将所信号转换成模拟波形, 以电压或百分比的方式呈现。

或者说, 逻辑分析仪所截取下来的数字信号, 经由分析后可以采用各种度量衡或声音(单声道或立体声), 影像(平面或立体)呈现。甚至, 导入统计功能后, 也可以采统计图未来, 皇晶科技逻辑分析仪之特殊总线分析将走向更非常广泛应用领域。

例如:

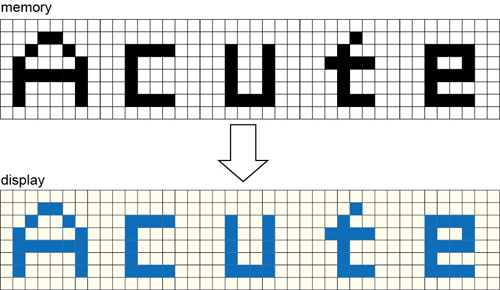

LCD/CMOS 影像传感器相关的总线分析:

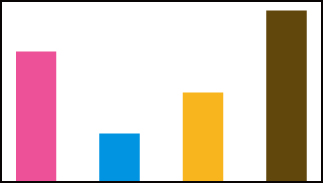

数值统计, 柱状图: • 转速呈现:

下列总线分析简介即为皇晶科技逻辑分析仪已免费提供之特殊波形分析功能,

后续也将会按产业领域的不同, 提供所需的功能。

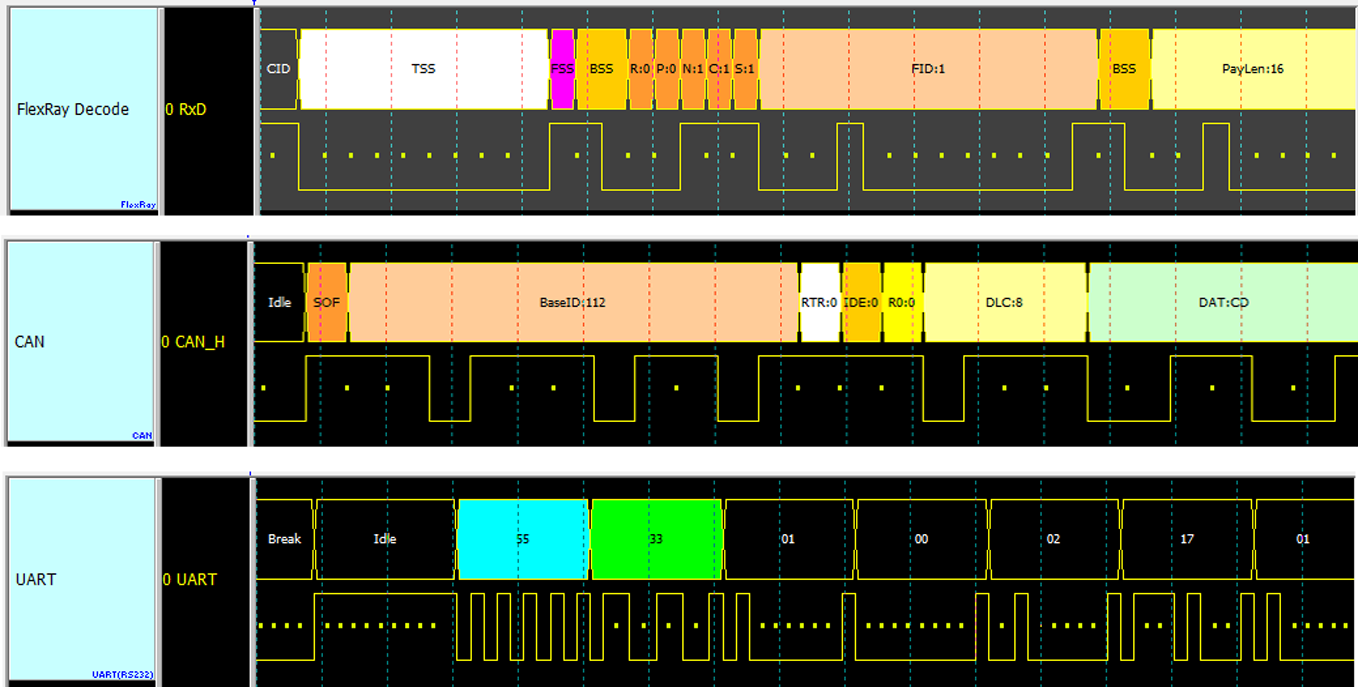

UART/CAN/FlexRay.总线 (2009/9 后陆续发行, LA Viewer Ver 2.0):

在波形中, 以分析计算出来之 Data Rate, 将每个 Bit 以点的方式将刻度标示呈现。这样, 使用者检视时可方便的计算 Bit 数。

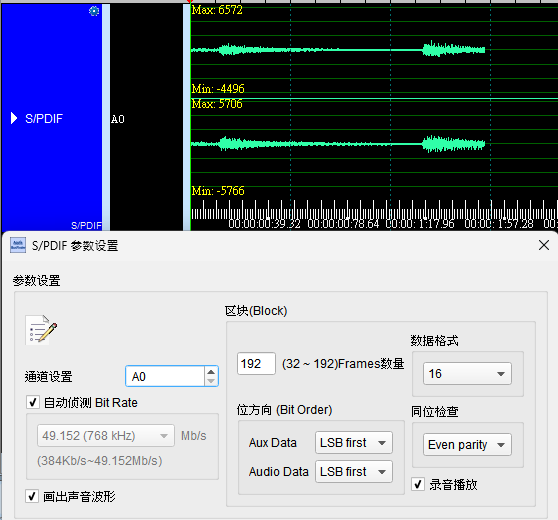

S/PDIF分析(2010/11发行, LA Viewer Ver2.5)

以声音波形的方式呈现, 并可以把声音播放出来。

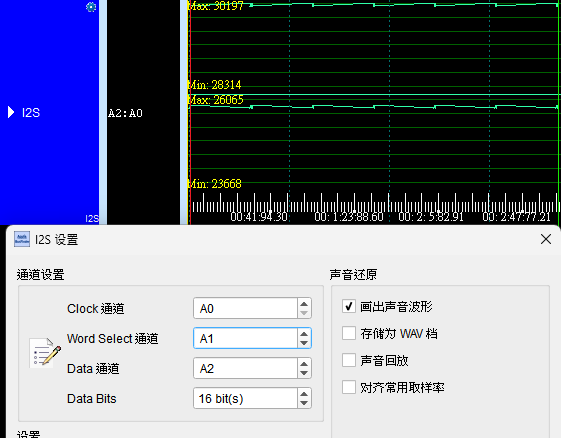

I2S分析(2011/9发行, LA Viewer Ver2.6.3)

以声音波形的方式呈现。

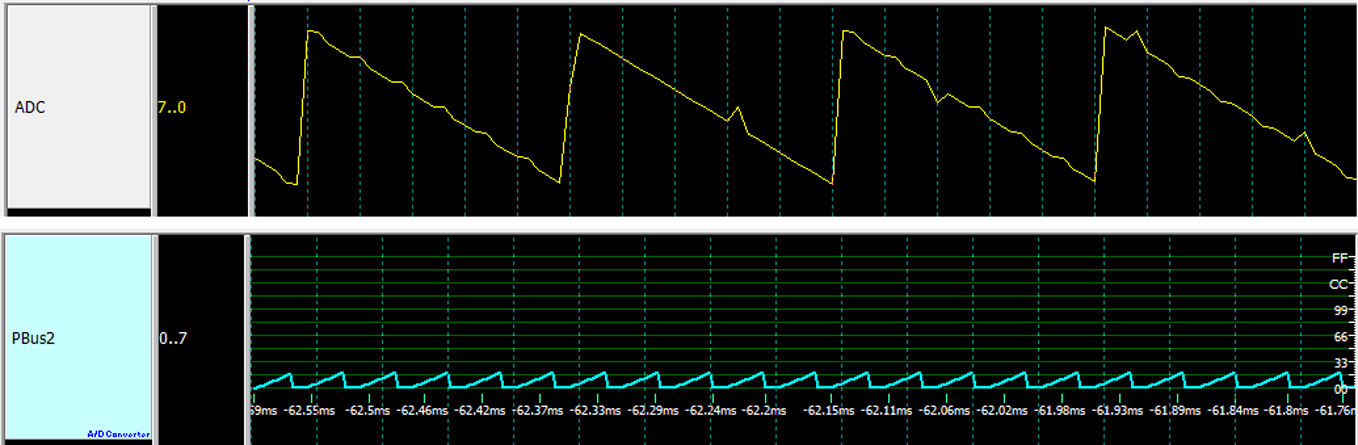

ADC分析(2012/8发行, LA Viewer Ver2.7.3)

以图形的方式显示输入的数值。

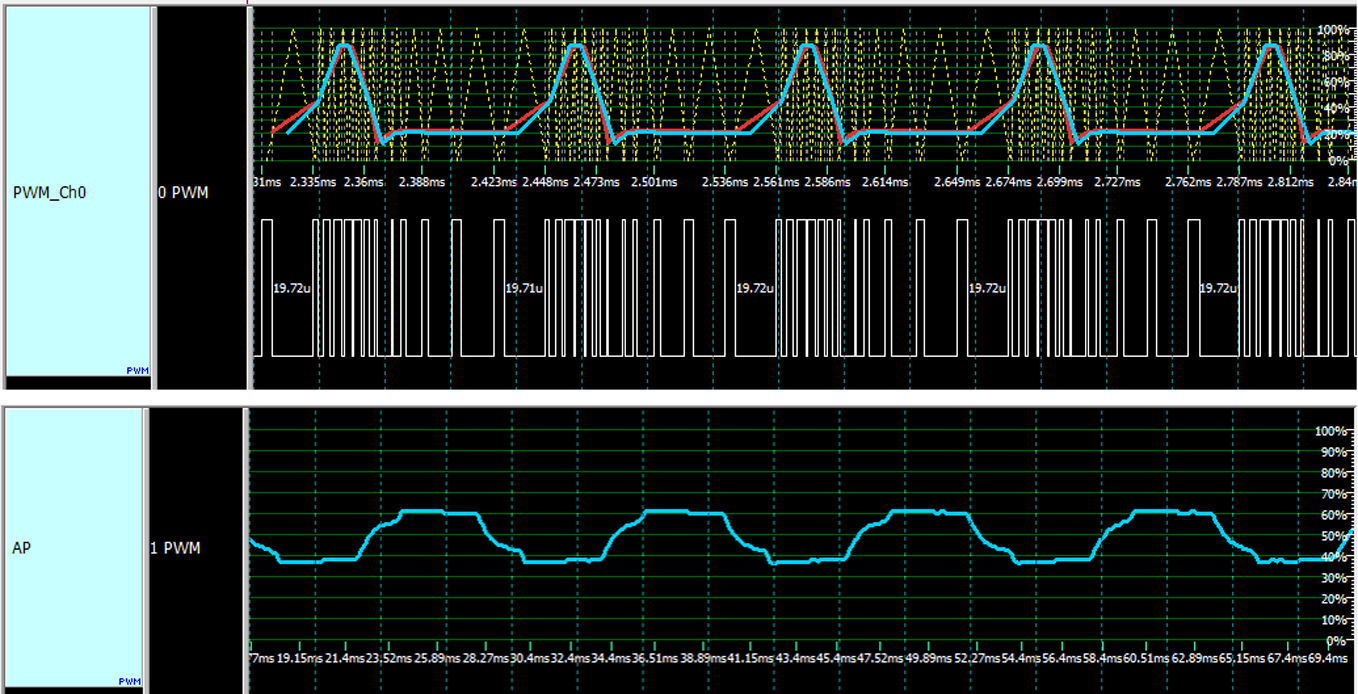

PWM分析(2012/8发行, LA Viewer Ver2.7.3)

可还原输入信号之波形及以百分比或频率图将画面呈现出来。
