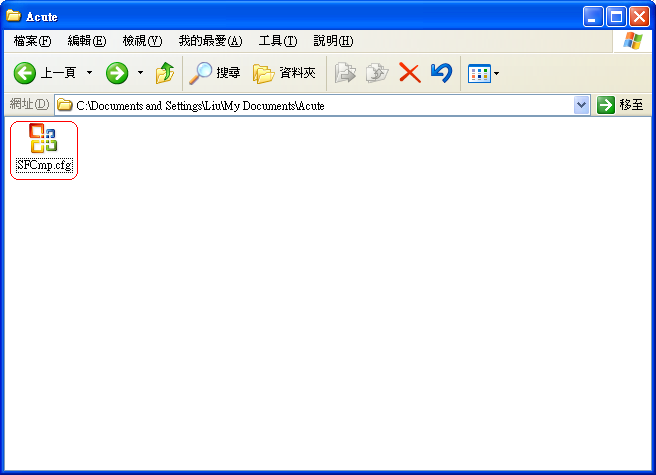

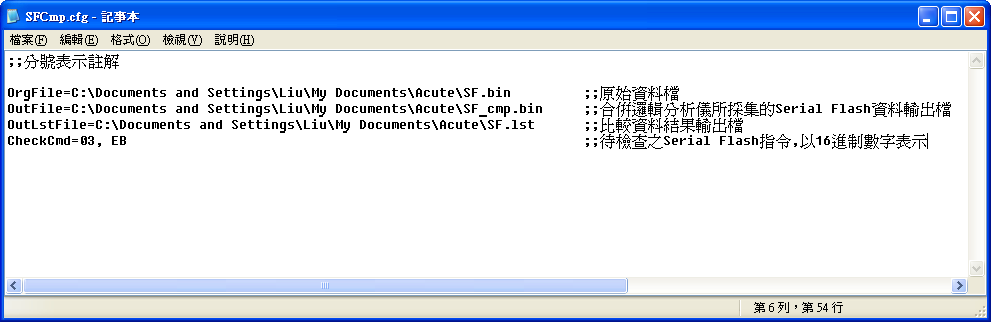

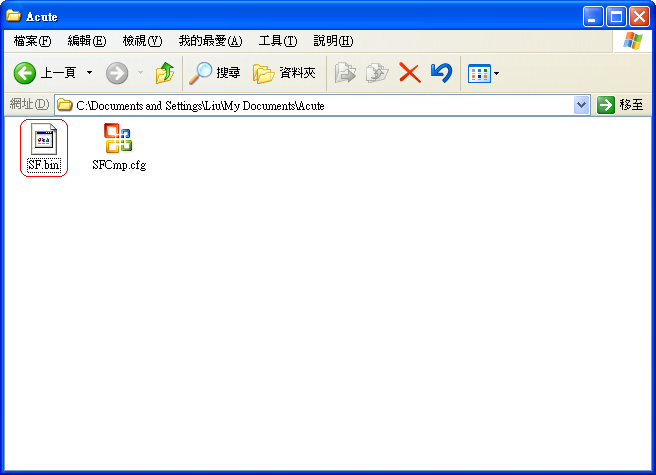

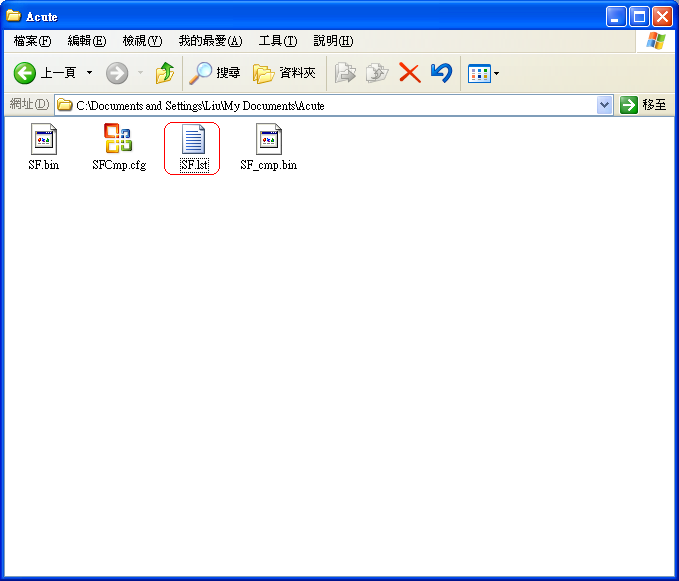

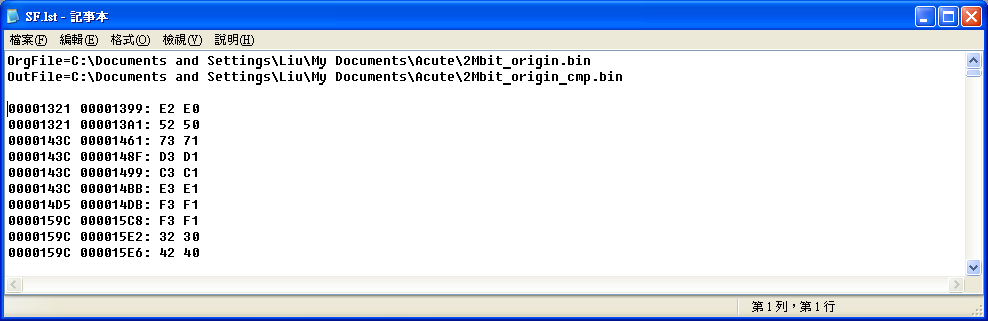

Serial Flash (OSPI)

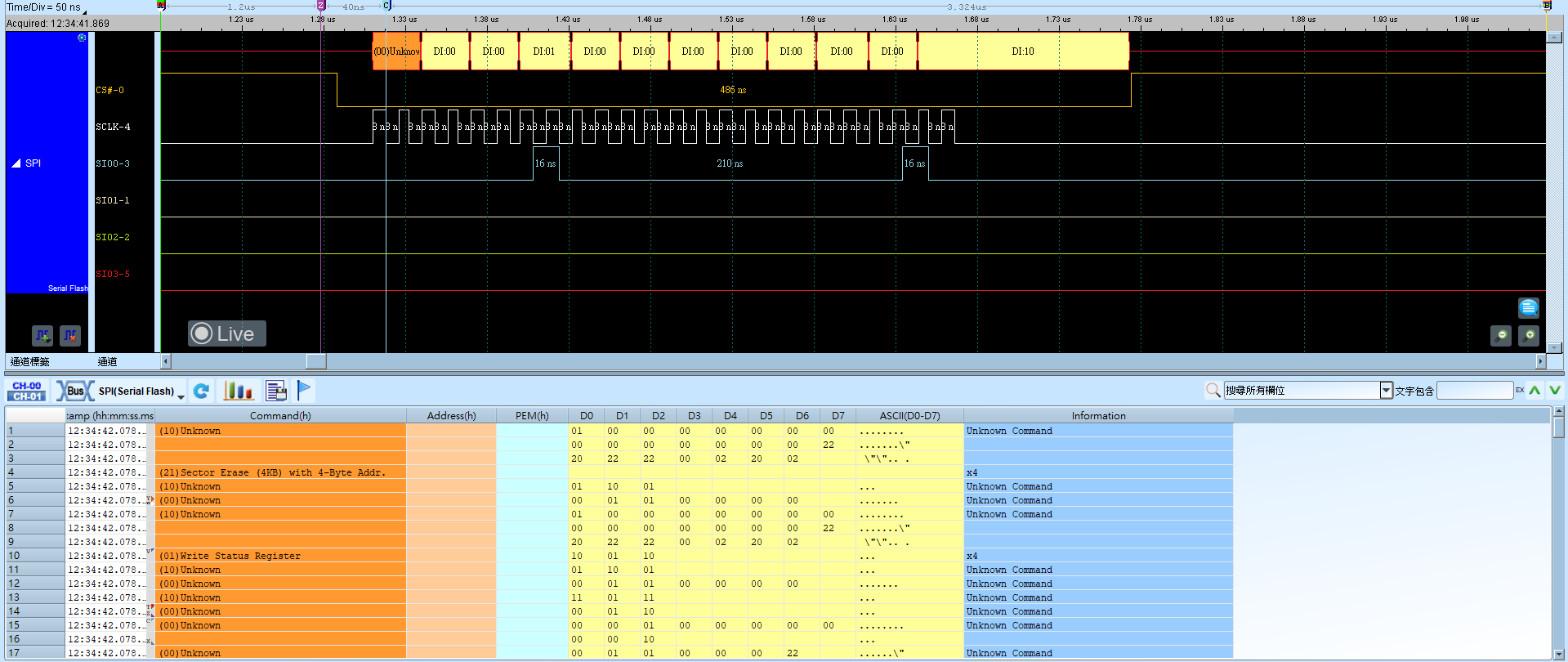

Serial flash（SPI Flash）25、35 等系列使用 SPI／QPI／OPI 传输协议作为数据传输之通讯方式。Serial flash 总线分析提供用户检视信号时可同时查看命令及输入／输出总线信息，节省使用 SPI 总线分析波形的时间。

制造商／型号、初始模式或 tCLQV／tSHSL 设错会造成命令解析失败。通道前缀差异见 Settings。

Protocol Trigger 說明：Serial Flash / SPI NAND Trigger

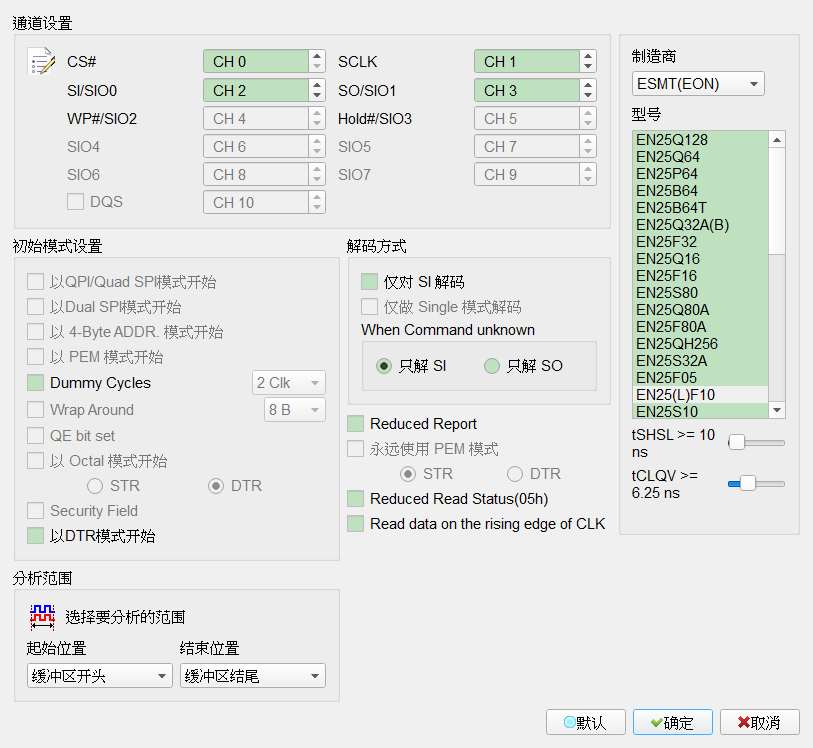

Decode Settings

CS#: 信号传输之 Chip Select。
SCLK: 信号传输之 Clock。
SIO0 – SIO7: 数据传输之 Data 脚位。
制造商／型号: 选择正确的 Flash 型号、tCLQV 以及 tSHSL，以便命令解析。若无完全符合的型号，可选择命令格式兼容的型号。Default 为制造商／装置列表第一笔。
Flash 初始模式设置: Serial Flash 可用命令切换工作模式；采集波形时分析仪不知实际现行模式，必要时须由用户告知。型号不支持模式切换时，相关选项会字段停用（Disable）。
- QPI 模式: Quad Peripheral Interface Mode（Quad SPI Mode）。勾选时字段启用（Enable）。Default 为未勾选。
- 4-Byte 模式: 4-Byte Address Mode。勾选时字段启用（Enable）。Default 为未勾选。
- PEM 模式: Performance Enhance Mode。勾选时字段启用（Enable）。Default 为未勾选。
- Dummy Cycles: 部分 Read 指令等候的 Dummy cycles 数量可预先设置。勾选相关选项时字段启用（Enable）。
- Wrap Around: 可预设 Wrap around 数值。勾选相关选项时字段启用（Enable）。
- QE bit: Status register 内的 QE bit，可做 QPI mode enable／disable 控制。勾选时字段启用（Enable）。Default 为未勾选。
- 以 Octal 模式开始: OPI mode；可选 STR／DTR（勾选 Octal 后字段启用（Enable））。Default 为未勾选。
Security Field: 提供具 AES 加解密功能的 Flash 解密；若有需求请联系。勾选时字段启用（Enable）。Default 为未勾选。
仅对 SI 译码: 以 Single mode 三线（CS#／SCLK／SI）分析。勾选时字段启用（Enable）。Default 为未勾选。
仅对 Single 模式译码: 以 Single mode 四线（CS／Clock／SI／SO）分析，并忽略切换多线模式之命令；未勾选则依型号做 4 线或 6 线分析。勾选时字段启用（Enable）。Default 为未勾选。
Command unknown 时: 仅对 SO 或 SI 译码。Default 为 SI only。
永远使用 PEM 模式: 不管命令设置，维持 PEM，并可选 STR／DTR。勾选时字段启用（Enable）并启用 STR／DTR。Default 为未勾选。
Reduce Read Status (05h): 合并重复且未改变 Data 的 Read Status（05h），并显示重复次数以缩减报告。勾选时字段启用（Enable）。Default 为未勾选。
Read Status: 解析 Read Status。勾选时字段启用（Enable）。Default 为勾选。
Read data on the rising edge of CLK: 用于 SDR Read Data；若 Clock Duty 不稳且设置 tCLQV 后仍无法正确 Latch Data out，可改在 Next rising edge latch。勾选时字段启用（Enable）。Default 为未勾选。
DQS: 启用 DQS。勾选时字段启用（Enable）。Default 为未勾选。
Enable DTR: 启用 DTR。勾选时字段启用（Enable）。Default 为未勾选。
