I80 (Intel 8080)
Intel 8080-series interface 主要用在 LCM 的数据传递，简称 I80 interface。分析 8080-series 需要 3 或 4 个 Ctrl Bus（WR、RD、CS 及 D/C），Data Bus 则依用户定义而定，至少要 4 bits。因此至少需要 7 个 Channel：WR、RD、CS、D0–D3；若有 D/C Pin 则需要 8 个 Channel。这些信号的通道编号可以自行调整。8 bits Data bus 则需要 11 个信号：WR、RD、CS、D0–D7，依此类推。
Data Bus／Bit Order 或 On D/C 设错会解码失败。通道前缀差异见 Settings。

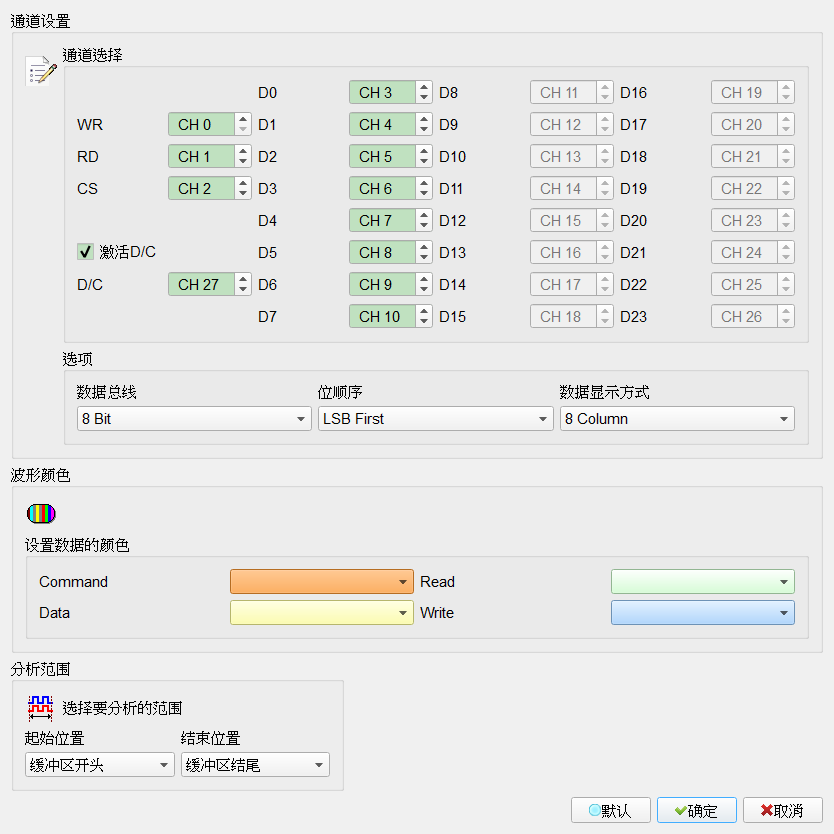

Decode Settings
- 通道选择: 设置待测物上各个信号端接在逻辑分析仪的通道编号（WR、RD、CS 以及 DATA PIN）。
- 启用 D/C (On D/C): 当 D/C Pin 启用时，会根据此 Pin 决定是 Data 或 Command。D/C Pin 为 Low 是 Command，为 High 是 Data。勾选时栏位启用（Enable） D/C 通道与 Cmd／Data 颜色栏位启用（Enable）；未勾选时栏位停用（Disable）。Default 为勾选。
- 数据总线 (Data Bus): 设置分析的 DATA PIN 宽度（4／8／12／16／20／24 Bits）。Default 为 8 Bit。较宽位会栏位启用（Enable）对应 D* 通道；未使用的通道栏位停用（Disable）。
- 位元方向 (Bit Order): 设置分析数据为 LSB First 或 MSB First。Default 为 LSB First。
- 数据显示方式 (Report Data): 设置 Report 窗口一列有几笔 data（8 Column／16 Column）。Default 为 8 Column。

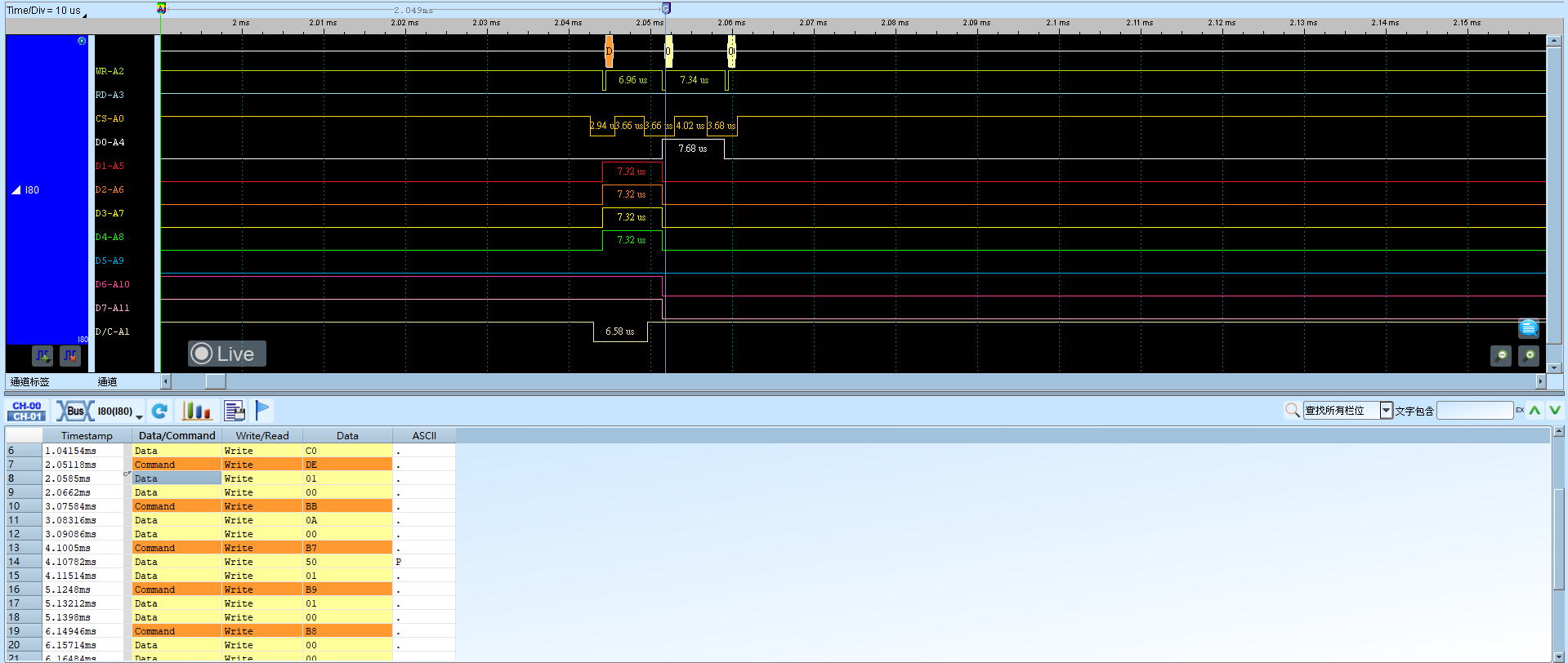

Result
