JTAG (Joint Test Action Group)

JTAG（Joint Test Action Group）是国际标准测试协议（IEEE 1149.1），主要用于芯片内部测试；多数进阶器件（如 DSP、FPGA）支持此协议。标准接口含 TCK、TMS、TDI、TDO 与 TRST：TDO 为输出。原理是在器件内定义 TAP（Test Access Port），再以专用 JTAG 工具测试内部节点。

启用 cJTAG 时 TDI／TDO 栏位停用（Disable），TCK／TMS 视为 OScan1 的 TCKC／TMSC。若使用解释指令，是否需要 TRST 会依选定指令表决定。通道前缀差异见 Settings。

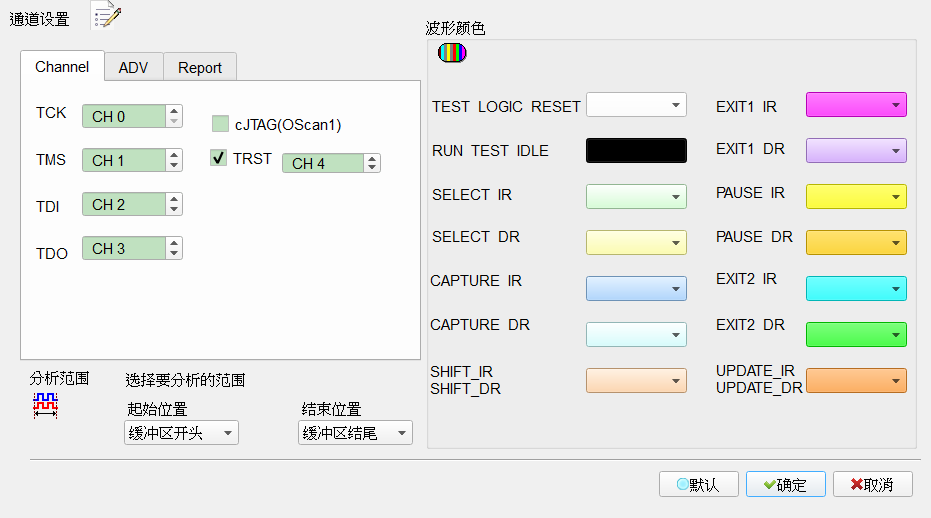

Decode Settings

通道: 指定 TCK／TMS／TDI／TDO／TRST。TRST 可选；勾选时栏位启用（Enable）勾选 TRST。
cJTAG: 启用后 TDI／TDO 栏位停用（Disable）。Default 为未勾选。

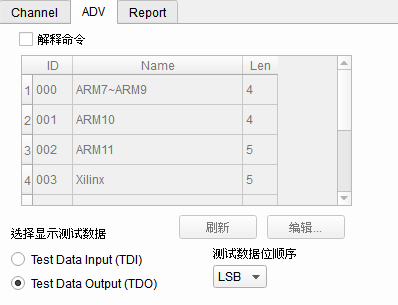

选择显示测试数据 (Test data): TAP 为 Shift-IR／Shift-DR 时以十六进制显示 TDI 或 TDO。Default 为显示 TDO。
- 测试数据位元方向: LSB First／MSB First。Default 为索引 0（LSB First）。
- 解释指令: 勾选时栏位启用（Enable）指令列表；于 Update-IR 显示指令。可编辑 JtagInst.txt 再刷新。Default 为勾选。
- Acute Jtag Instruction table (JtagInst.txt): 由 Jtag DLL 提供，可自行编辑；亦支持加入 BSDL。语法见附录。

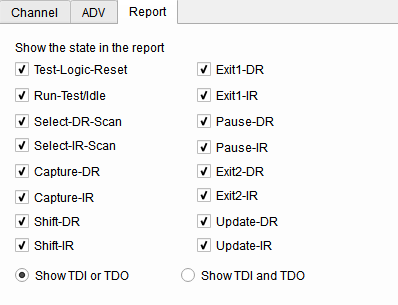

Show TDI or/and TDO: 选 Show TDI and TDO 时报告同时显示两者。Default 为 Show 1 data。
TAP state 显示: Default 皆为勾选。

Result

附录：Acute Jtag Instruction table 语法（JtagInst.txt）

本文件数字皆为十六进制。

##：注释
#ID：指令列表编号（00–FF），须循序建立
#NAME：指令集名称（最长 32 bytes）
#LENGTH：指令长度（bit）
#CAPTURE：Capture-IR 填入指令寄存器的码
#INST：指令码、名称；#INST: 后无参数表示结束
#TRST：是否需要 TRST（1＝需要）
#BSDL：BSDL 完整路径

示例同传统样本（#ID:00 … #BSDL:C:\3256at144_1532.bsd）。
