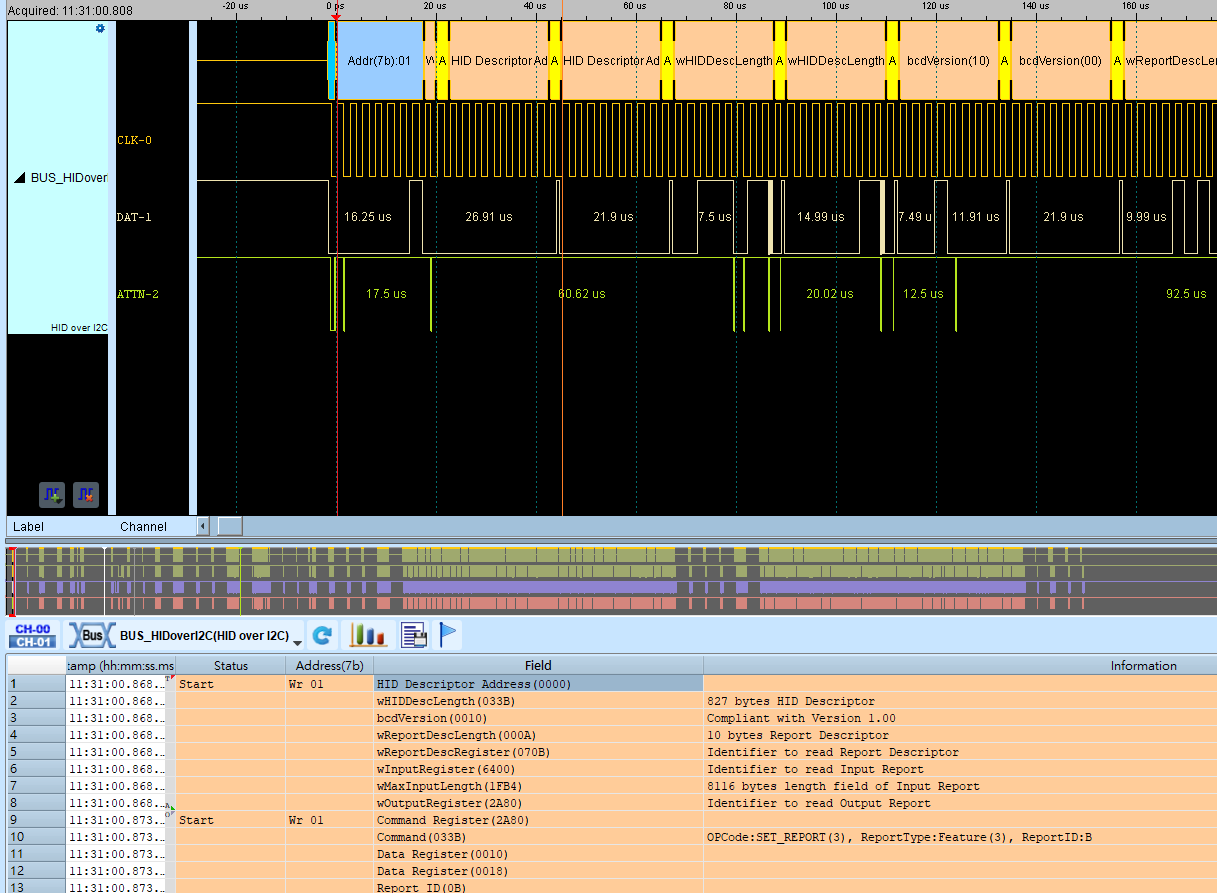

HID over I2C (Human interface device Over I2C)

HID Over I2C（Human Interface Device Over I2C）主要应用在 Windows 8、ARM 的平台架构上；另一个为 HID Over USB 则是应用在 x86 系统上。在 Windows 8 常见支持 HID Over I2C 总线通讯协议的装置是触控面板。

Address Mode 或 Ignore Glitch 设错可能导致地址／数据解码异常。通道前缀差异见 Settings。

Protocol Trigger 說明：HID over I2C Trigger

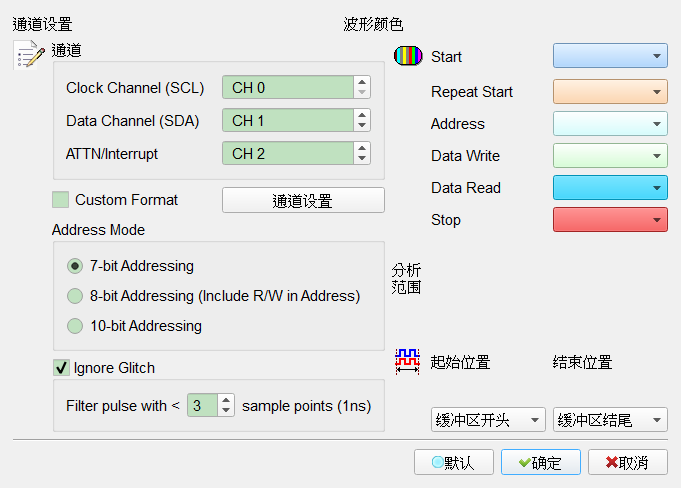

Decode Settings

通道: 设置待测物上各个信号端接在逻辑分析仪的通道编号（SCL、SDA、ATTN）。
Custom Format: 可自定义部分解析内容。勾选时栏位启用（Enable）。Default 为未勾选。
通道设置: 点击后弹出记事本编辑解码格式，格式如下：CMD, {解析栏位1的名称, 解析栏位1的 Byte 数量, 解析栏位1排列方式}, ……
Address Mode:
- 7-bit addressing: 显示 7 比特宽度的地址和 1 比特宽度的 Rd／Wr。Default 为选取此模式。
- 8-bit addressing (Include R/W in Address): 显示 8 比特宽度地址（7 比特宽度地址加上 1 比特 Rd／Wr）。
- 10-bit addressing: 显示 10 比特宽度地址。
忽略杂讯 (Ignore Glitch): 分析时忽略因跳变过缓所造成的杂讯。勾选时栏位启用（Enable）。Default 为勾选，< 2 sample points。
