MDIO (Management Data Input/Output)
MDIO（Management Data Input/Output）称为以太网络串行通讯总线，由 IEEE 根据以太网络标准 IEEE802.3（第 22 条款）以及 IEEE802.3ae（第 45 条款）的多项内容所定义，又称为 SMI（Serial Management Interface）。MDIO 由 MDC、MDIO 两通道组成。
MDC／MDIO 接错或 Data Edge 设错会解码失败。通道前缀差异见 Settings。
Protocol Trigger 說明：MDIO Trigger

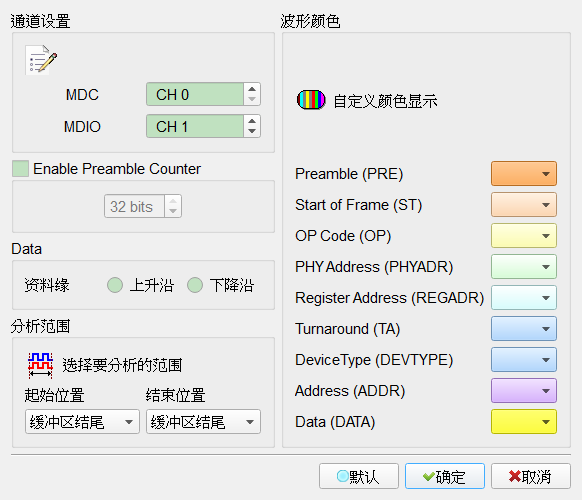

Decode Settings
- MDC: MDIO 数据传输之 Clock。
- MDIO: MDIO 数据传输之 Data。
- Data Edge: 设置数据字段由 MDC 上升沿／下降沿采集。Default 为 Rising。
- Enable Preamble Counter: 可设置 MDIO Preamble 宽度 4–32 Bit。勾选时栏位启用（Enable）。Default 为未勾选；宽度 32 Bit。

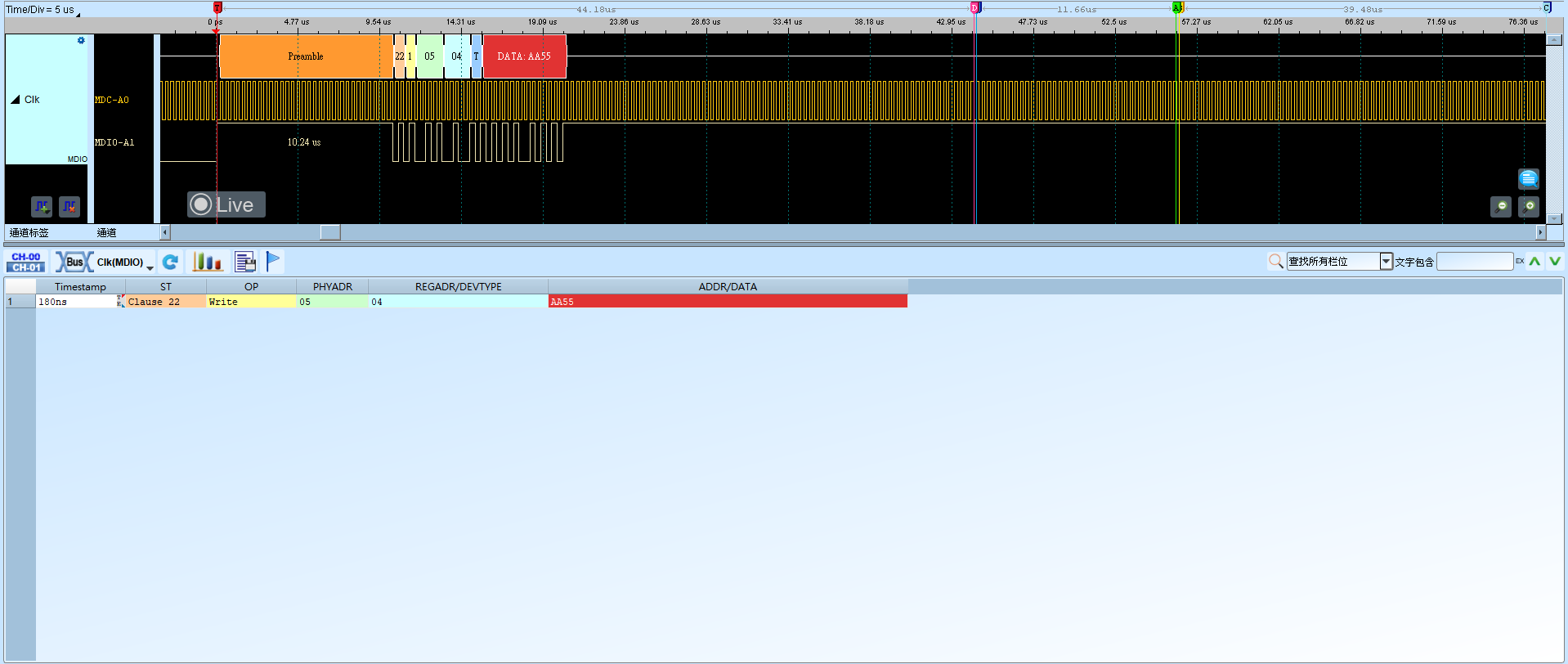

Result
