RC-6 (Philips RC-6 Protocol)

RC-6 是飞利浦（Philips）制定的红外通信协议，承袭 RC-5 架构并增加更多功能，可按用途使用不同操作模式；不同模式下命令长度也不同。

编码方式、Addr & Cmd Bits 或 Idle 显示选项设错会解码失败。通道前缀差异见 Settings。

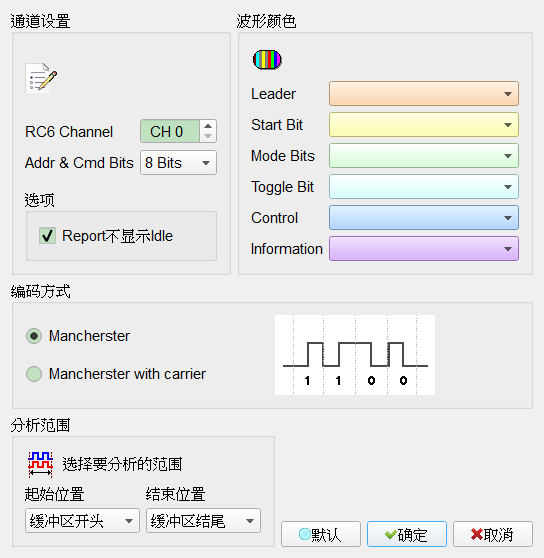

Decode Settings

RC6 Channel: 设置待测物信号接在逻辑分析仪的通道。
Addr & Cmd Bits: Control 内 Address 与 Information 内 Command 为 8 Bits 或 16 Bits。Default 为 8 Bits。
Report不显示Idle: 报告区不显示 Idle，便于观察分析结果。勾选时栏位启用（Enable）。Default 为勾选。
编码方式:
- Mancherster: 无载波 Manchester。Default 为选取此模式。
- Mancherster with carrier: 有载波 Manchester。

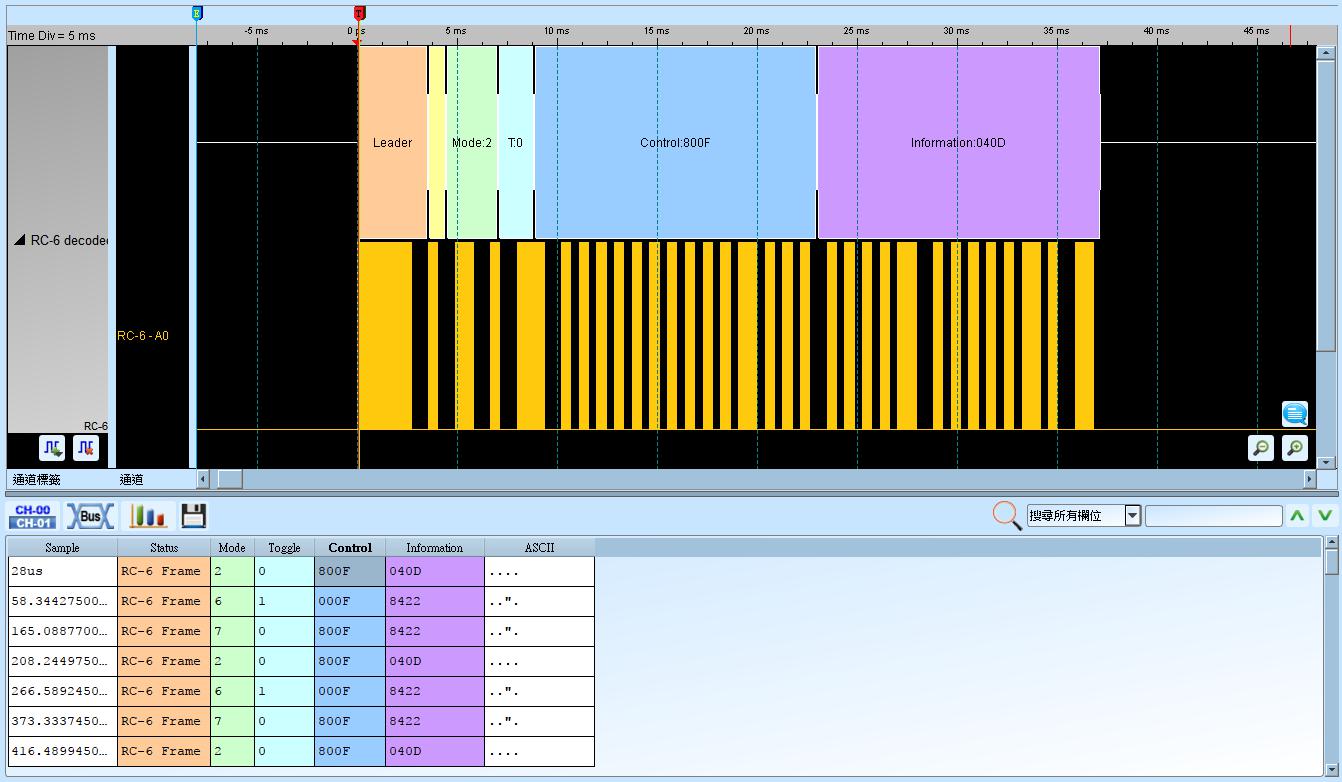

分析无载波之 RC-6：

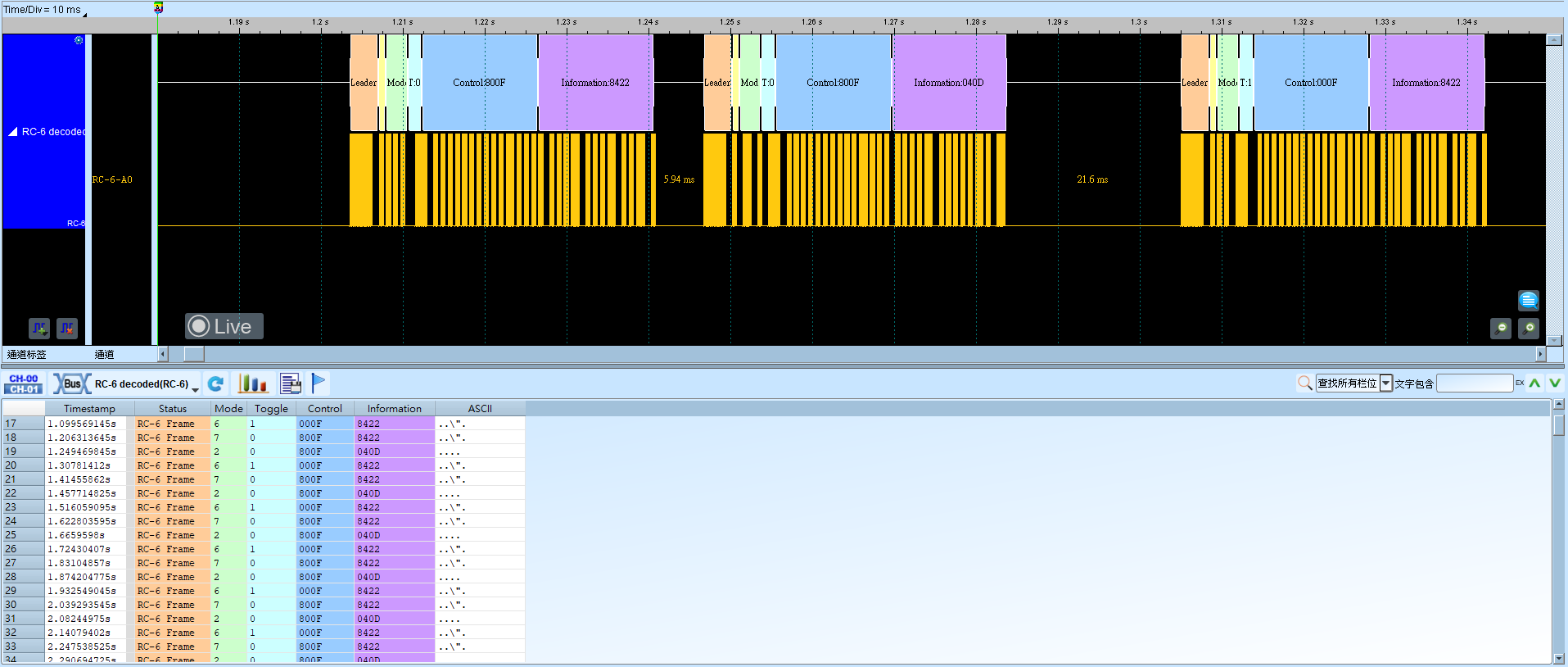

分析有载波之 RC-6：
