MIPI I3C 1.2

I3C 是 I2C 界面的扩展，所以依旧维持二线 SCL（clock）、SDA（data）同于 I2C。I3C SCL clock 的频率在 spec. 中定义最大可达 12.9 MHz，一般都是在 12.5 MHz。支持三种工作电压，分别是 1.2 V／1.8 V／3.3 V。

I3C 是新一代的传感器（sensor）接口规格，其在一个统一规格中整合了多种传感器界面，主要应用是简化智能型手机、物联网设备以及汽车系统中的传感器整合。

SCL／SDA 或初始模式设错会解码失败。通道前缀差异见 Settings。

Protocol Trigger 說明：MIPI I3C Trigger

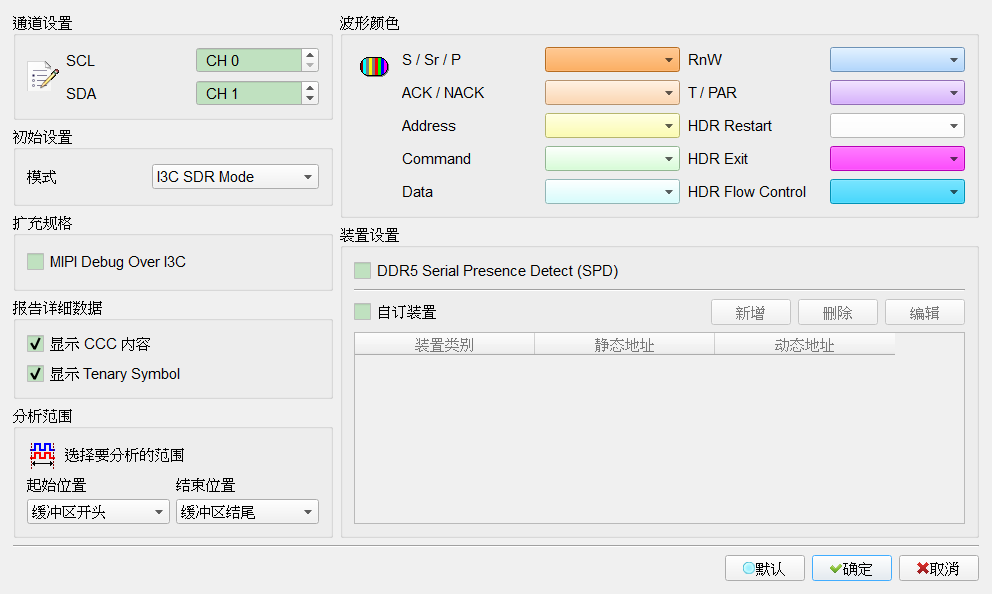

Decode Settings

通道设置:
- Clock Channel (SCL): I3C 数据传输之 Clock。
- Data Channel (SDA): I3C 数据传输之 Data。
初始设置—模式: 设置总线上当前运行的模式：
- I3C SDR Mode
- I2C Mode
- I3C HDR-DDR Mode
- I3C HDR-TSP Mode
- I3C HDR-TSL Mode。Default 为 I3C SDR Mode。
扩充规格—MIPI Debug Over I3C: MIPI 针对 I3C 进行 debug 的指令。勾选时栏位启用（Enable）。Default 为未勾选。
报告详细内容:
- 显示 CCC 详细数据: 在报告中显示 CCC（Common Command Code）信息。勾选时栏位启用（Enable）。Default 为勾选。
- 显示 Ternary Symbol: 在报告中显示 Ternary Symbol。勾选时栏位启用（Enable）。Default 为勾选。
设备设置:
- DDR5 Serial Presence Detect (SPD): SPD 功能。勾选时栏位启用（Enable）。Default 为未勾选。
- 自订设备: 添加自定义设备，可以添加 I2C 或 MCTP 设备。勾选时栏位启用（Enable）。Default 为未勾选。

自订设备设置画面：
