Profibus (Process Field Bus)

ProfiBus（PROcess Field Bus）于 1987 由德国西门子等十四家公司及五个研究机构推动，广泛用于工业控制自动化、交通电力自动化等。ProfiBus 由 3 个部分组成：最早提出的 PROFIBUS FMS（Fieldbus Message Specification）、PROFIBUS DP（Decentralized Peripherals）、PROFIBUS PA（Process Automation）。目前最常使用的是 PROFIBUS DP 和 PROFIBUS PA。

Baud Rate 或 Start bit／比特顺序设错会解码失败；建议先用自动侦测。通道前缀差异见 Settings。

Protocol Trigger 說明：PROFIBUS Trigger

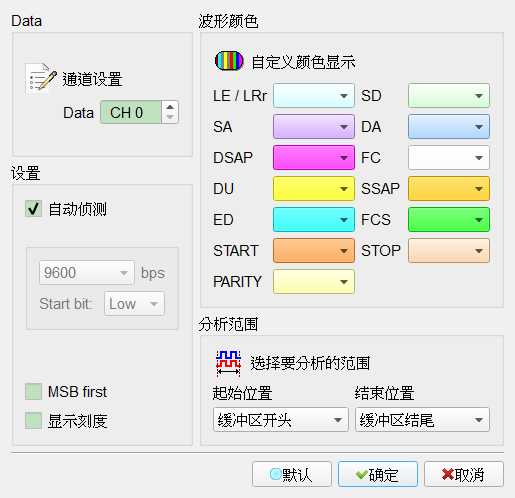

Decode Settings

通道设置: 设置 ProfiBus 信号通道。
波特率／自动侦测: 手动设置波特率，或勾选自动侦测。勾选自动侦测时栏位启用（Enable）自动侦测功能。Default 为勾选自动侦测；波特率文字常为 9600。
Start bit: High／Low。Default 为 Low。
MSB first: 设置封包 Start Bit 之后为 MSB；未勾选时栏位启用（Enable）为 LSB。勾选时栏位启用（Enable）。Default 为未勾选。
波形中显示刻度: 在波形区依波特率显示刻度。勾选时栏位启用（Enable）。Default 为未勾选。

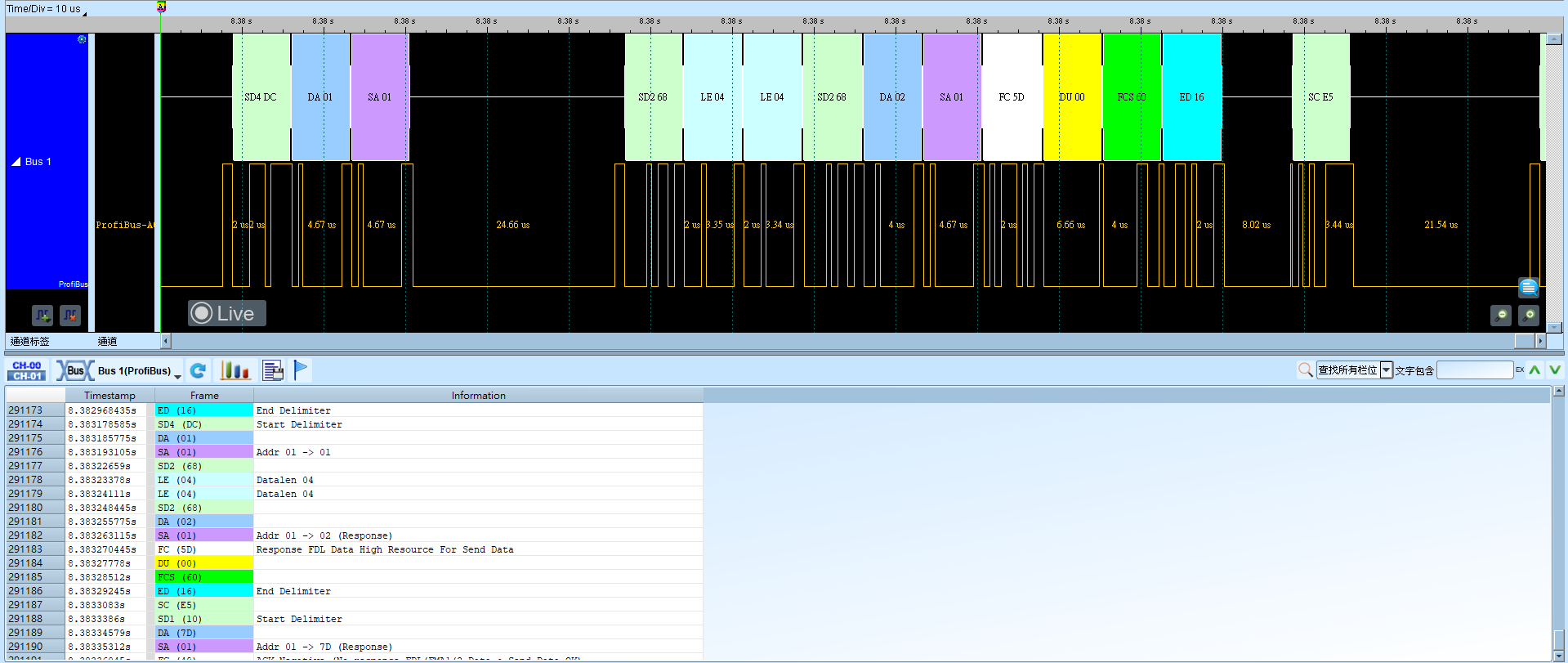

Result
